实验九十四 利用传感器制作走道路灯的自动控制装置

实验器材

朗威 DISLab 超级模块(LW-Q870),含控制模块、下载模块、电源模块、彩灯矩阵模块、光传感器模块、人体红外感应模块、基板×3 等。

实验装置

如图 94 – 1。

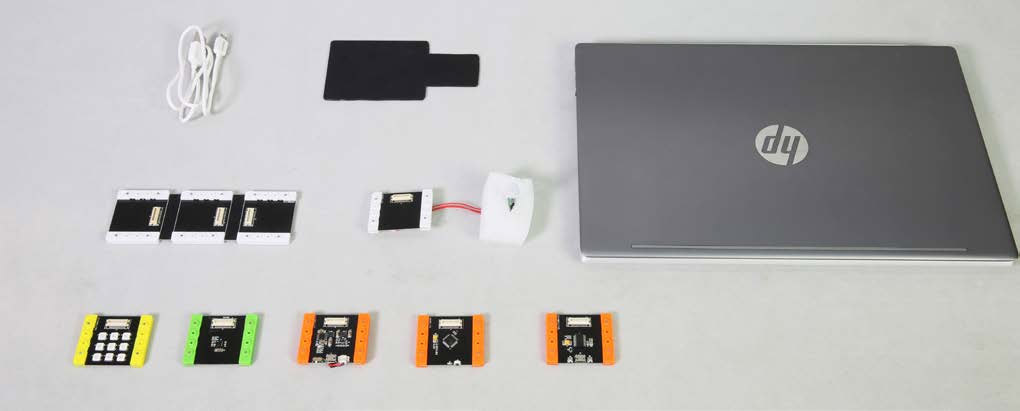

图 94 – 1 利用传感器制作走道路灯的自动控制装置

实验操作

 1   将超级模块的控制模块与下载模块拼接在一起,下载模块使用 USB 线连接至计算机 USB 口;

 2   打开朗威上海版 V8.0 软件,进入图形化编程软件;

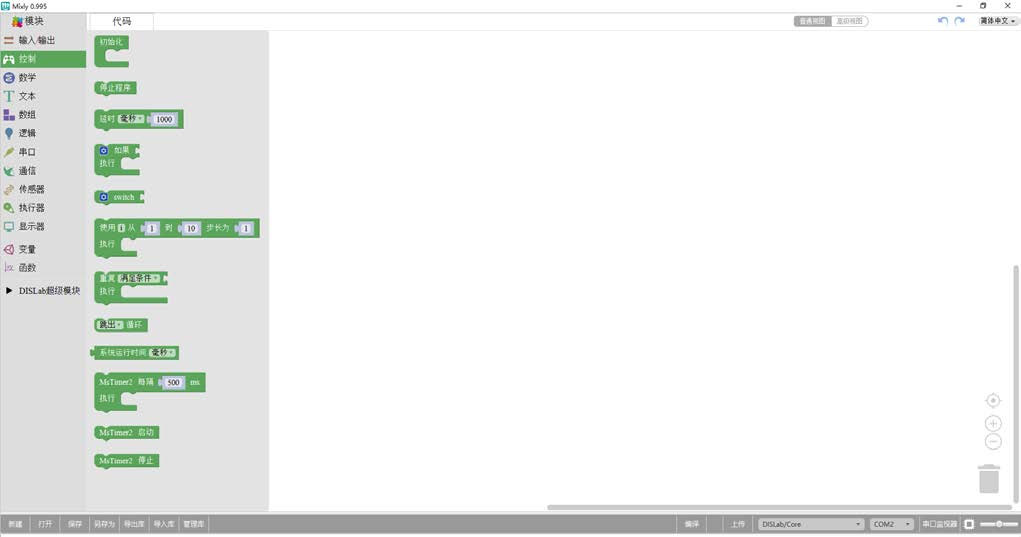

2.1 单击“控制”,选择“如果……执行”模块(图 94 – 2);

图 94 – 2

2.2 单击“如果……执行”模块,选择“否则”(图 94 – 3);

图 94 – 3

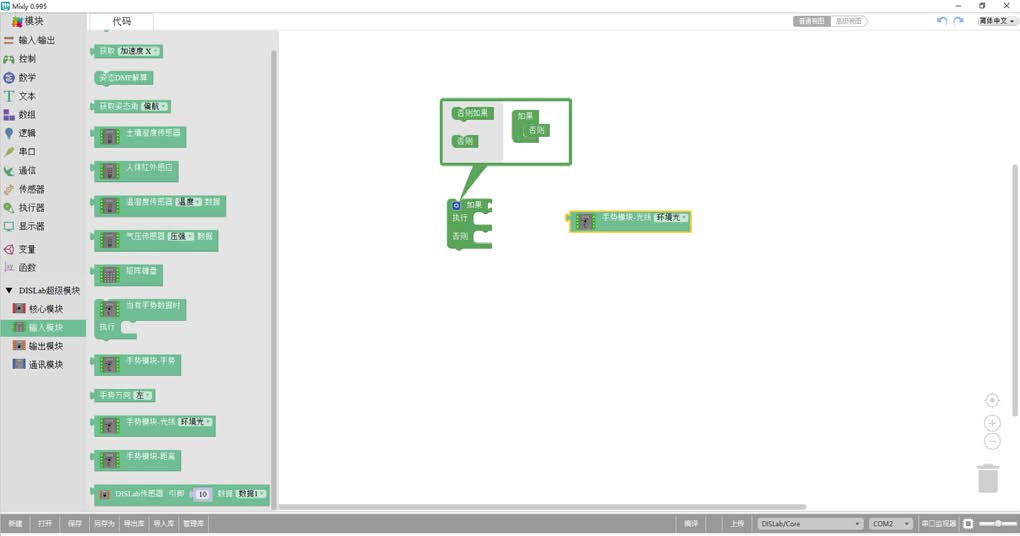

2.3 单击“DISLab 超级模块”、“输入模块”,选择“手势模块 - 光线”(图 94 – 4);

图 94 – 4

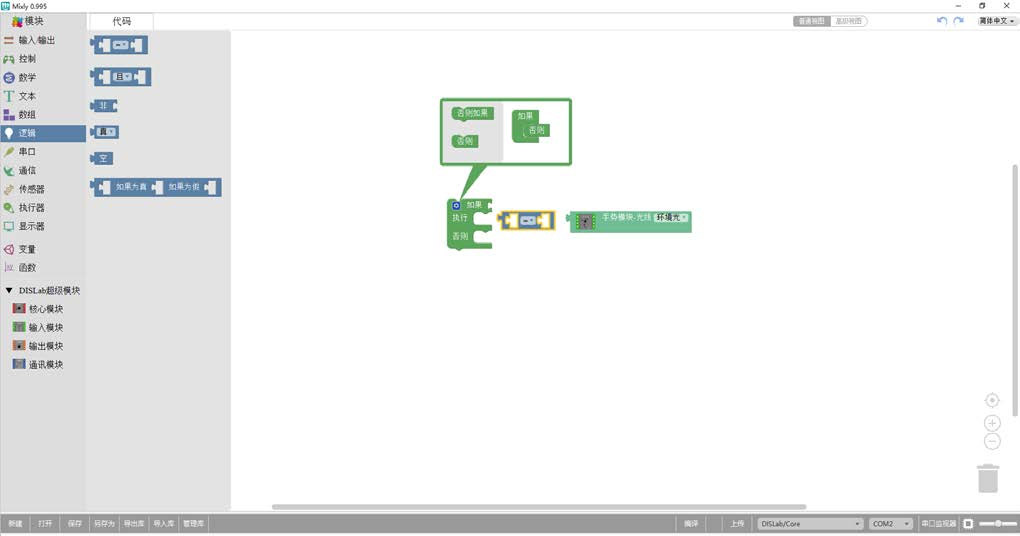

2.4 单击“逻辑”,选择逻辑符号(图 94 – 5);

图 94 – 5

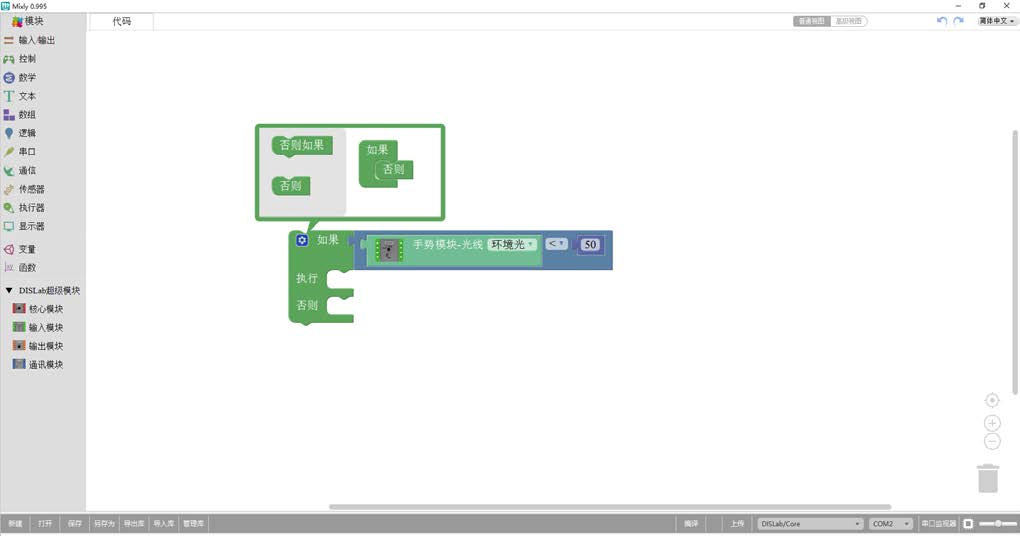

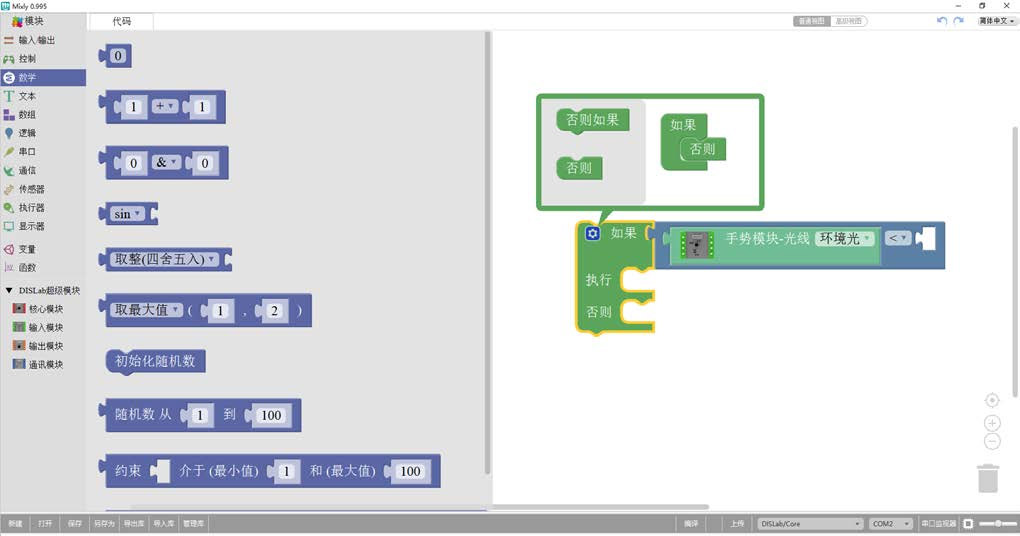

2.5 单击“数学”,输入“50”(图 94 – 6、图 94 – 7);

图 94 – 6
图 94 – 7

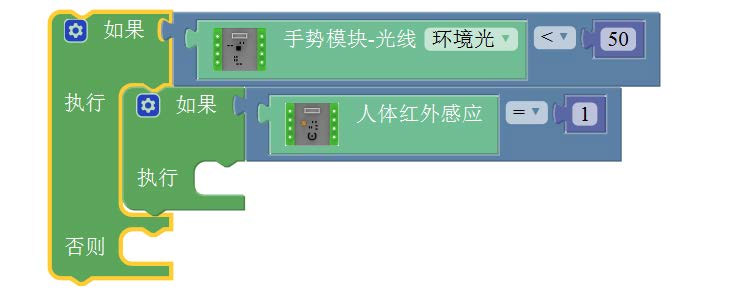

2.6 再次单击“控制”,重复步骤 2.2、2.3(选择“人体红外感应模块”)、2.4、2.5(图 94 – 8);

图 94 – 8

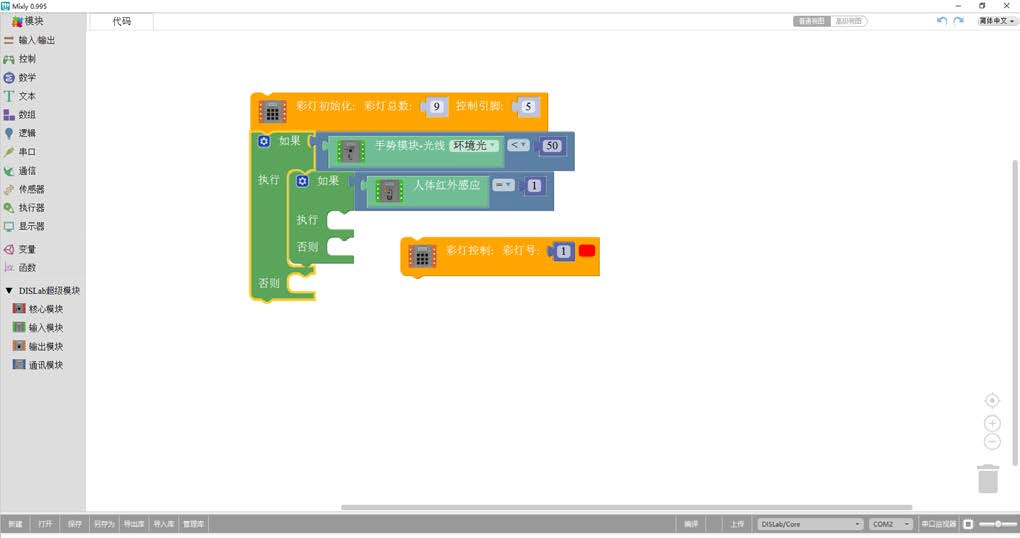

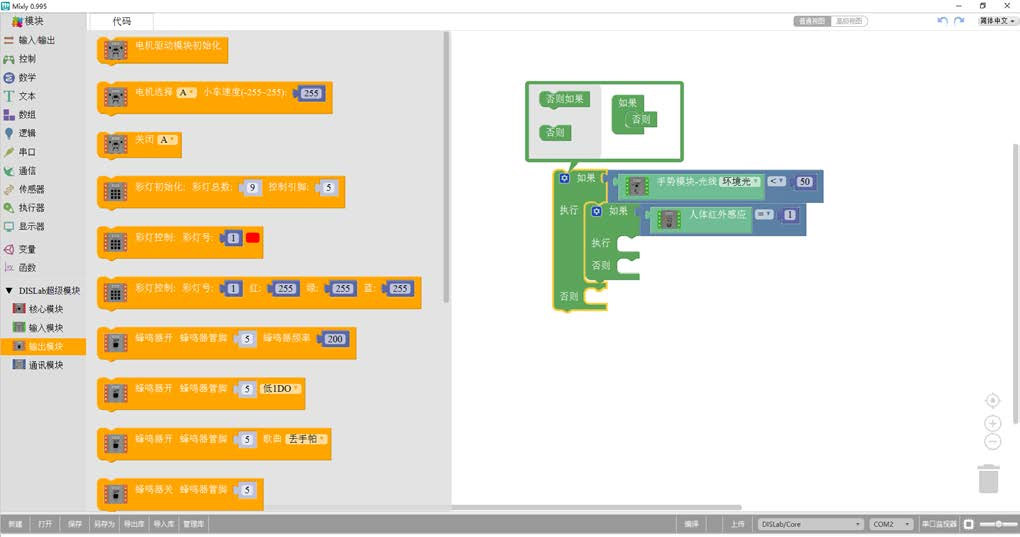

2.7 单击“DISLab 超级模块”、“输入模块”,选择“彩灯初始化……”和“彩灯控制……”(图 94 – 9、图 94 – 10);

图 94 – 9
图 94 – 10

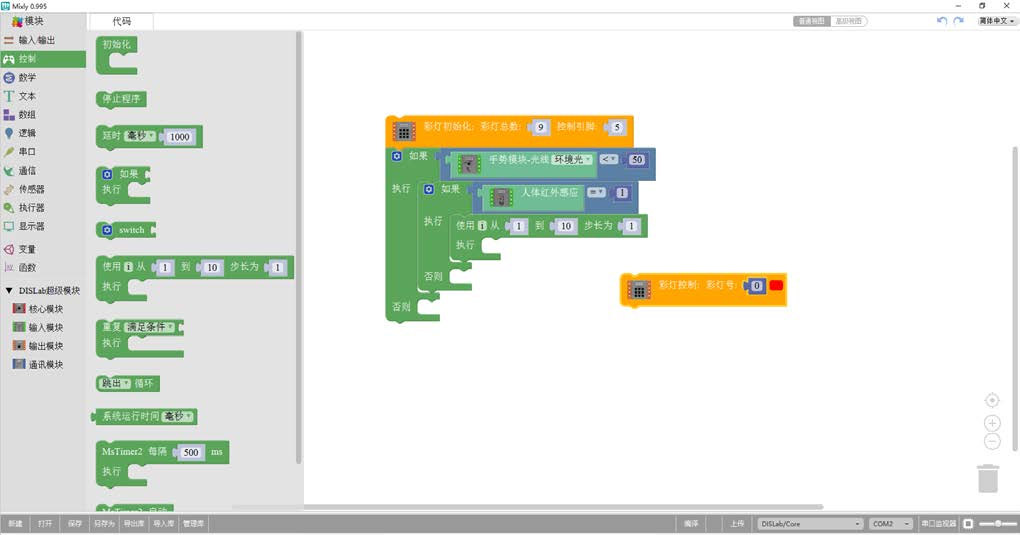

2.8 单击“控制”,选择“使用……执行”,将数值“10”改为“9”(图 94 – 11);

图 94 – 11

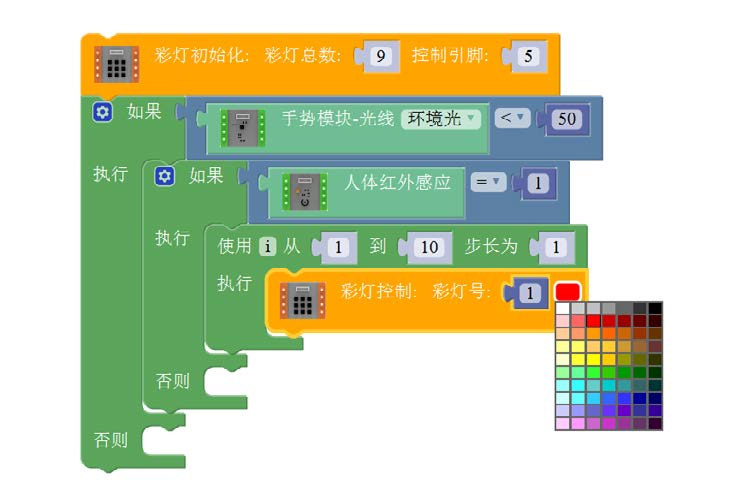

2.9 更改“彩灯控制”颜色(图 94 – 12);

图 94 – 12

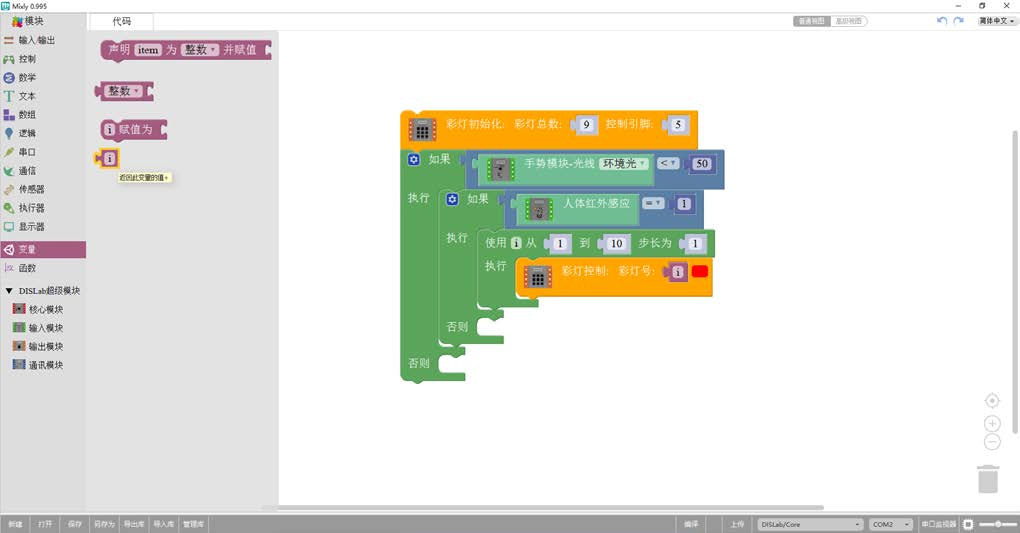

2.10 选择“变量”并替换(图 94 – 13);

图 94 – 13

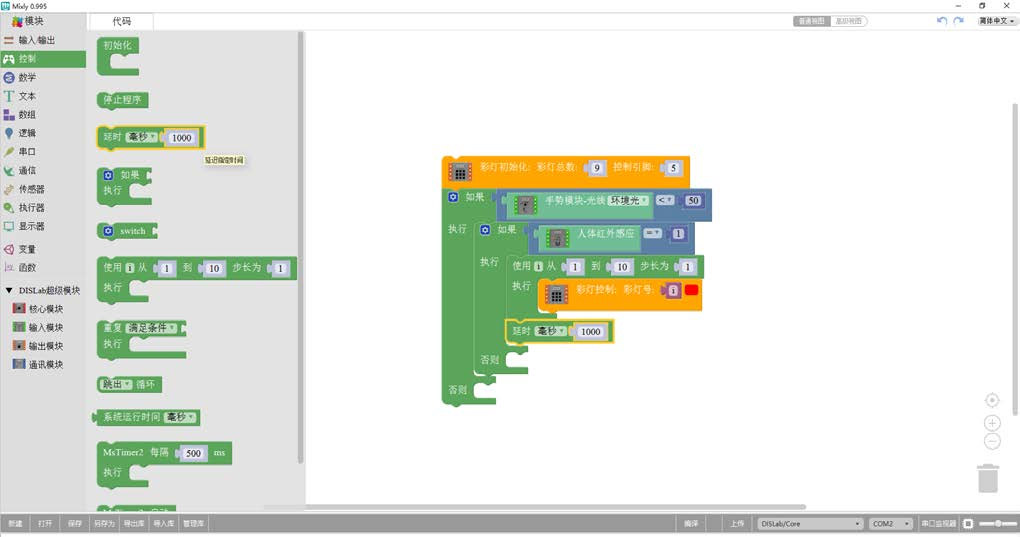

2.11 选择“控制”,“延时”模块(图 94 – 14);

图 94 – 14

2.12 鼠标右键单击“使用……执行”模块,选择复制,更改“彩灯控制模块”颜色为黑色(图 94 – 15);

图 94 – 15

2.13 单击“延时”模块,选择复制,重复操作(图 94 – 16)。

图 94 – 16

2.14 单击“使用……执行”模块,选择复制,重复操作(图 94 – 17)。

图 94 – 17

 3   通过拼接程序块进行编程,读取光传感器模块和人体红外感应模块的数据,判断是否天黑并且有人经过,控制灯的亮灭;

 4   将编好的程序进行编译,如果软件提示编译错误,对错误进行修改;

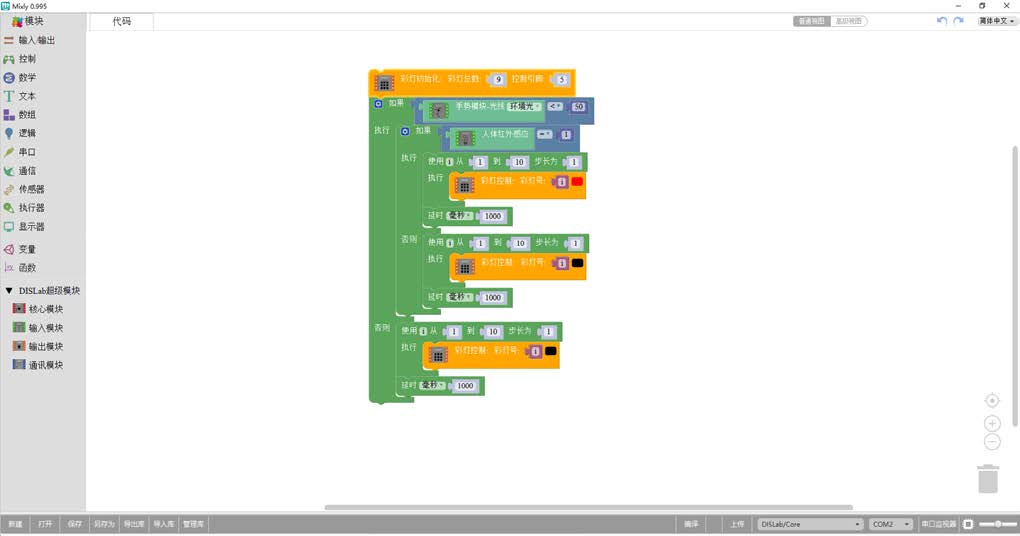

 5   程序编译成功后,将程序上传至控制模块(图 94 – 18);

图 94 – 18

 6   程序上传成功后,断开 USB 连接,将各个模块按照自己的设计拼装在一起;

 7   打开电源模块的电源开关,测试装置是否运转正常。

注意

注意电源模块的电量是否充足!

视频地址http://llongwill.qybee.com/lecture/14633
