实验八十九 通电螺线管磁感应强度与电流关系

实验器材

朗威电流传感器(LW-E801)、三维磁感应强度传感器(LW-E865)、多功能学生电源(LW-Q708)、螺线管、滑动变阻器、导线、计算机等。

实验装置

如图 89 – 1。

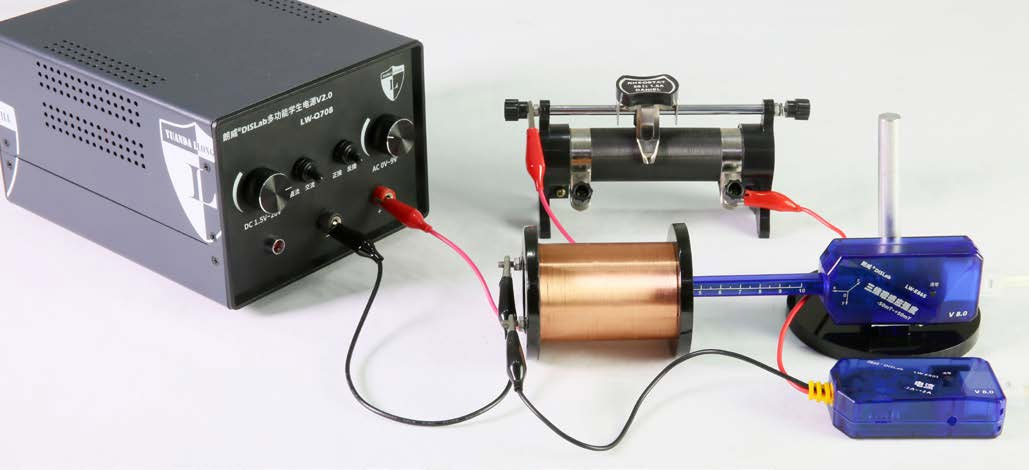

图 89 – 1 实验装置

实验操作(通用软件)

 1   将电流传感器、滑动变阻器、螺线管、电源组成串联电路,磁感应强度传感器探管顶端置于螺线管内;

 2   单击“组合图线”,添加“电流 - 磁感应强度”图线;

 3   调节滑动变阻器阻值,改变线圈中电流大小,得出一条实验图线;

 4   改变磁感应强度传感器探管在螺线管内的位置,重复上述实验,可得出几条实验图线(图 89 – 2)。

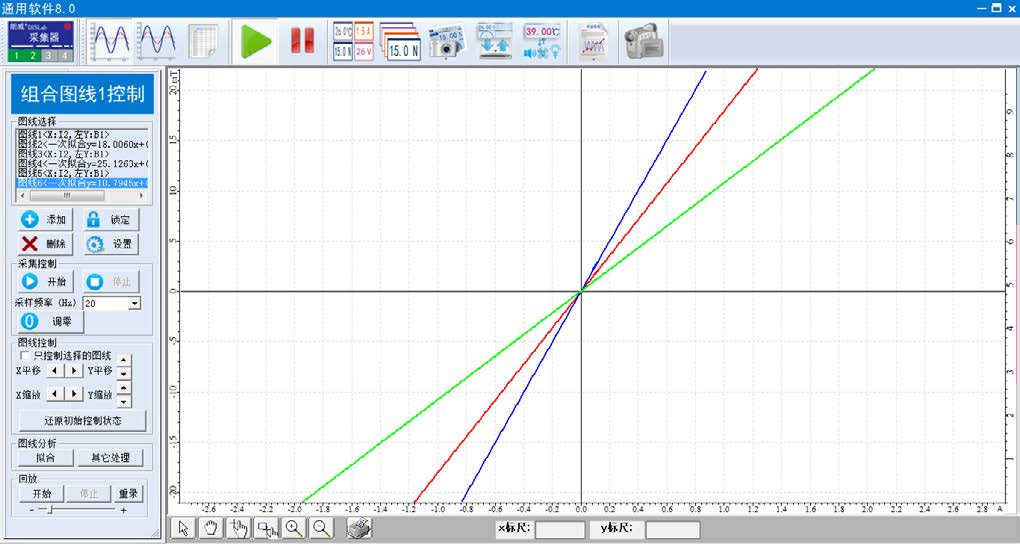

图 89 – 2 通用软件 磁感应强度与电流关系实验曲线

视频地址http://llongwill.qybee.com/lecture/14614
