实验八十七 用磁感应强度传感器测量转速

实验器材

朗威磁感应强度传感器(LW-E861)、条形磁铁、转盘、支架、计算机。

实验装置

如图 87 – 1。

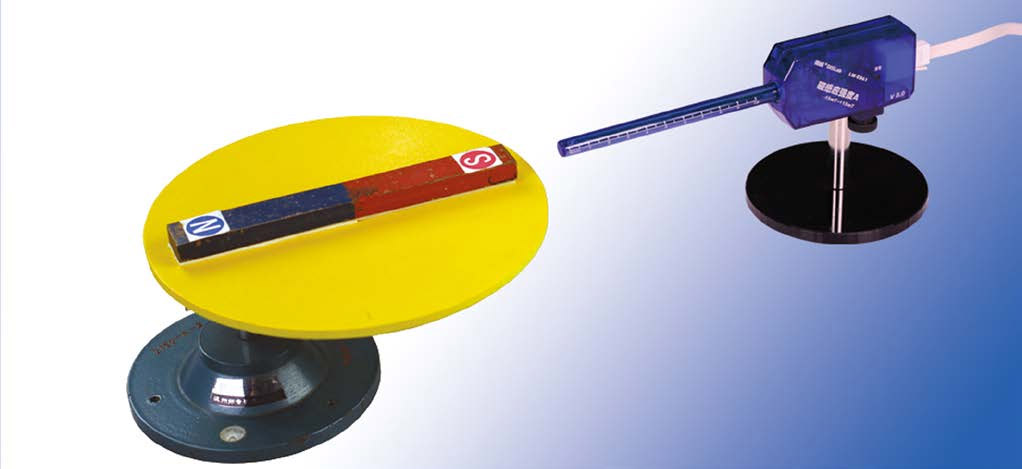

图 87 – 1 用磁感应强度传感器测量转速实验装置

实验操作(通用软件)

 1   将磁感应强度传感器固定在支架上,连接数据采集器,并与转盘的轴心相对;

 2   打开通用软件。对传感器调零,将条形磁铁放在转盘上;

 3   调整控制界面为“示波”显示方式,用手转动转盘并使其自然减速,获得“磁感应强度 – 时间”图线(图 87 – 2);

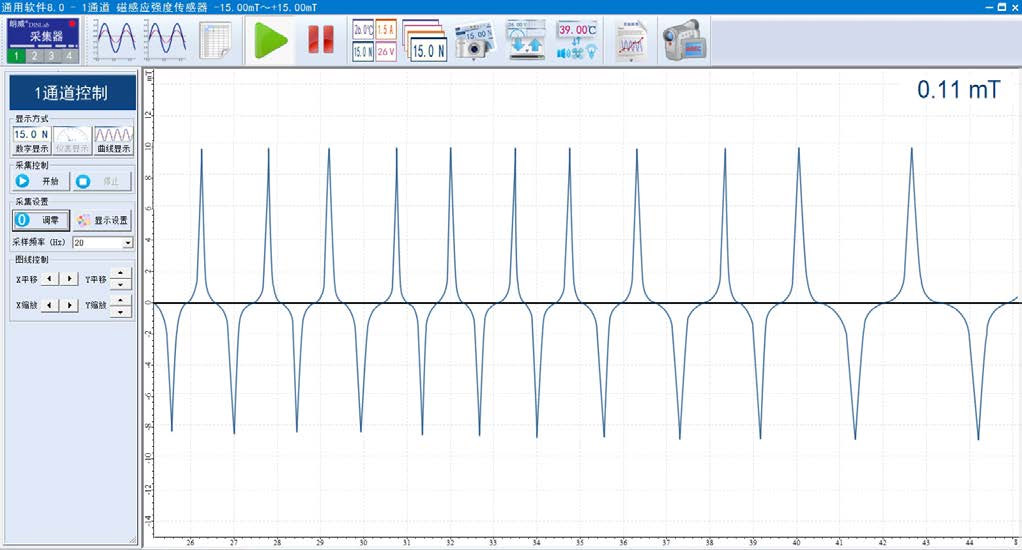

图 87 – 2 通用软件 磁感应强度传感器测量转速实验结果

 4   结论:磁感应强度图线变化周期变长,说明转盘的转速变慢。
