实验八十六 研究地球磁场

实验器材

朗威磁感应强度传感器(LW-E861)、转盘、计算机。

实验装置

如图 86 – 1。

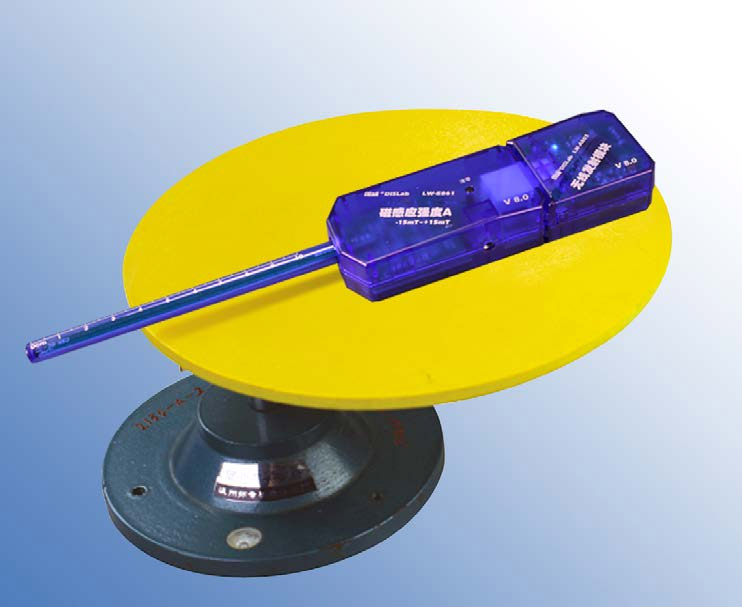

图 86 – 1 用磁感应强度传感器测试地磁场实验装置

实验操作(通用软件)

 1   对放置水平转盘上,预热 2 分钟后的磁感应强度传感器调零;

 2   转动转盘,让传感器的探管指向不同方向,记录示数变化如表 86 – 2;

表 86 – 2 传感器不同指向测量值

测量方向

N

E

NE

ES

S

WS

W

WN

测量值 (mT)

0.03

0.02?

0.00?

− 0.01

0.04?

− 0.02

0.00

0.01

说明:表格中好像数据有误,但原稿如此。

 3   分析上表:当传感器指向北的时候,测量值最大,指向南的时候,测量值最小,说明地理北极为 S 极,地理南极为 N 极;

 4   用同样的方法,让传感器在南北方向的垂直平面内转动,观察示数的变化,可以推断出地磁场的方向既不是水平的也不是垂直的,而是指向南偏斜下方。
