实验八十五 验证电磁阻尼

实验器材

朗威分体式位移传感器(LW-F831)、多用力学轨道及附件(LW-Q730)、钕磁铁组、铝片、栅形铝片、计算机等。

实验装置

如图 85 – 1。

图 85 – 1 电磁阻尼实验装置

实验操作(通用软件)

 1   根据实验装置图安装实验器材;

 2   调整滑轨的倾角,使小车的运动接近匀速;

 3   打开通用软件,单击“组合图线”,添加“位移 – 时间”图线,让小车从高点下滑,绘出图线 1 并锁定;

 4   添加“位移 – 时间”曲线后,在滑轨侧面安装铝片,小车安装磁铁组,相同位置下滑,绘出图线 2 并“锁定”;

 5   铝片换为栅形,绘出图线 3,观察三条图线(图 85 – 2)。

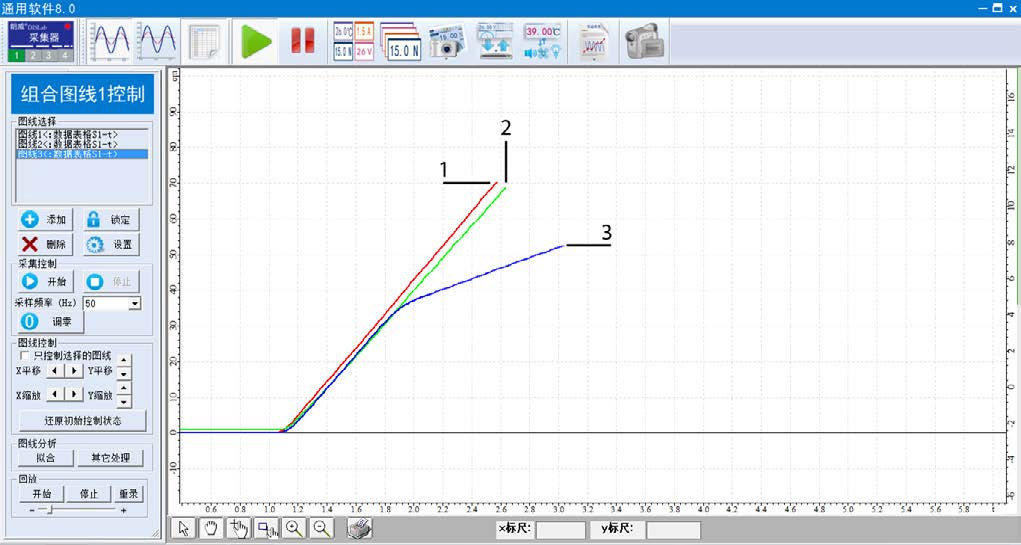

图 85 – 2 通用软件 电磁阻尼实验结果

视频地址http://llongwill.qybee.com/lecture/14613
