实验八十四 感生电动势与磁通量的变化率关系

实验器材

朗威磁感应强度传感器(LW-E861),法拉第电磁感应定律实验器 Ⅱ(LW-Q828)、智能电源 V2.0(LW-Q820)、导线、计算机。

实验装置

如图 84 – 1。

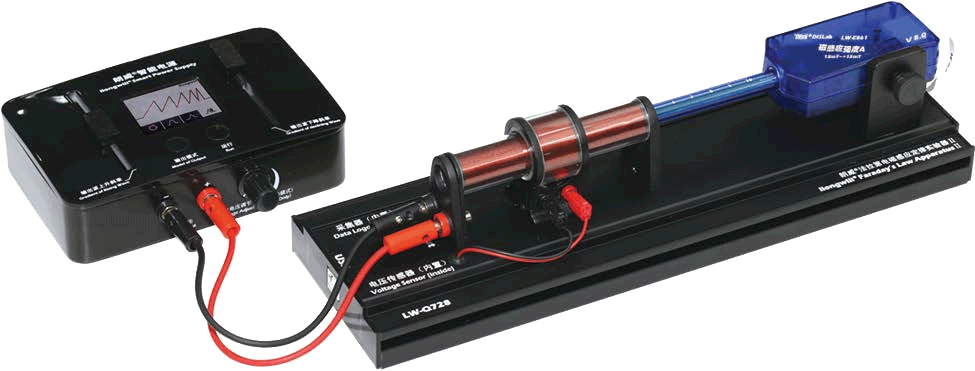

图 84 – 1 感生电动势与磁通量的变化率关系实验装置

实验操作(专用软件)

 1   进入专用软件“法拉第电磁感应定律 Ⅱ”实验界面;

 2   打开智能电源,调整电源的输出电压,使螺线管内部磁场约为 5 mT;

 3   分别选择智能电源信号输出模式为“梯形波”或“三角波”,按下运行键,即可得到磁场强度与对应的感应电动势的变化情况(图 84 – 2、图 84 – 3);分别对”梯形波”或“三角波”各波段进行“选择区域”,得出磁感应强度变化率及感应电动势(图 84 – 4、图 84 – 5);

图 84 – 2 专用软件 EB 关系(梯形波)曲线

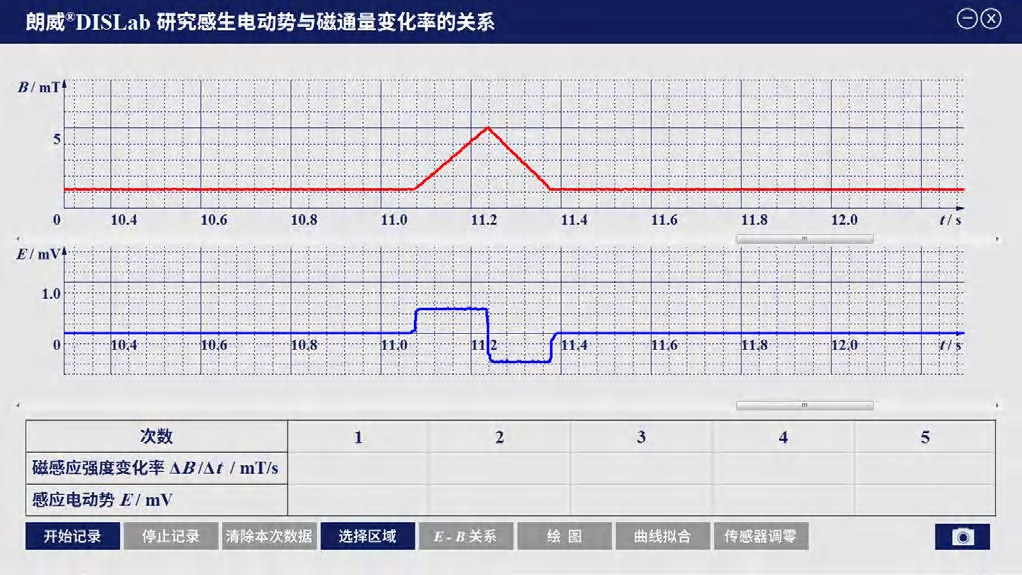

图 84 – 3 专用软件 EB 关系(三角波)曲线

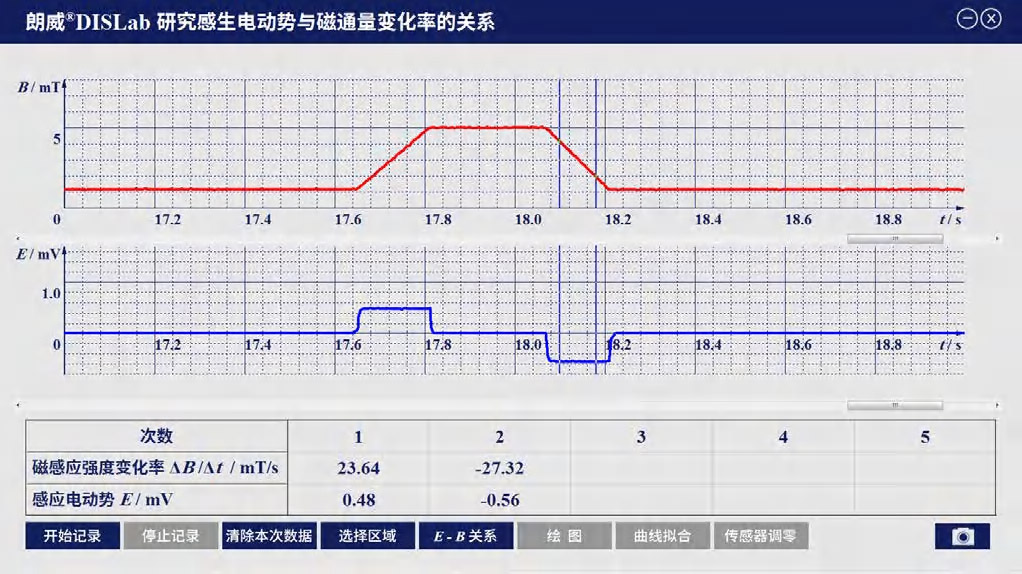

图 84 – 4 专用软件 EB 关系(梯形波)E – ΔBt 关系实验结果

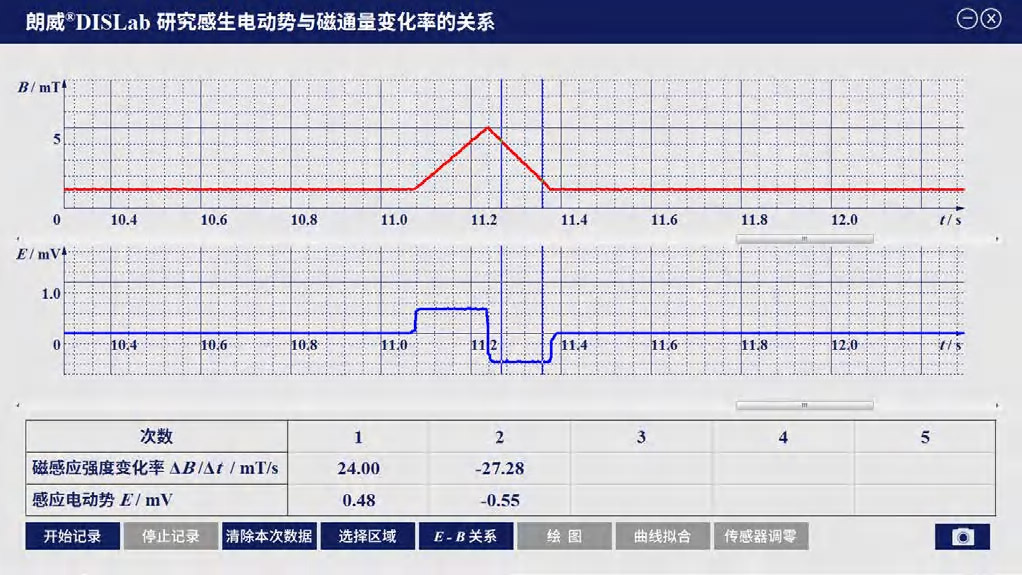

图 84 – 5 专用软件 EB 关系(三角波)E – ΔBt 关系实验结果

 4   选择电源信号输出模式为“锯齿波”,按下运行键,即可得到磁场强度与对应的感应电动势的变化情况(图 84 – 6);

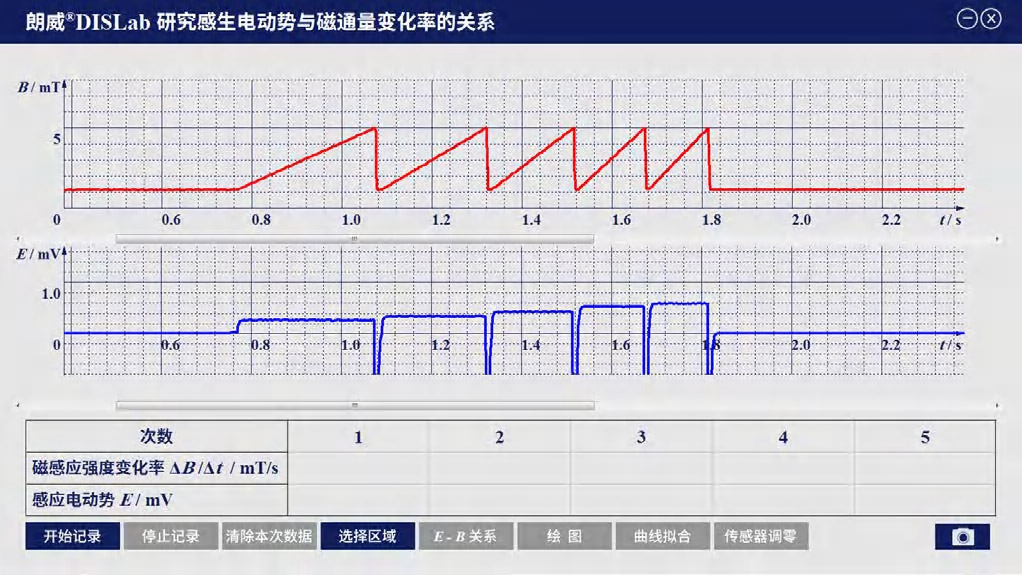

图 84 – 6 专用软件 EB 关系(锯齿波)曲线

 5   单击“停止记录”,分别对“锯齿波”各波段进行“选择区域”,得出磁感应强度变化率及感应电动势(图 84 – 7),单击“E – ΔBt 图像”,并对数据点进行“曲线拟合”,得出磁场强度变化率与对应感应电动势的关系(图 84 – 8);

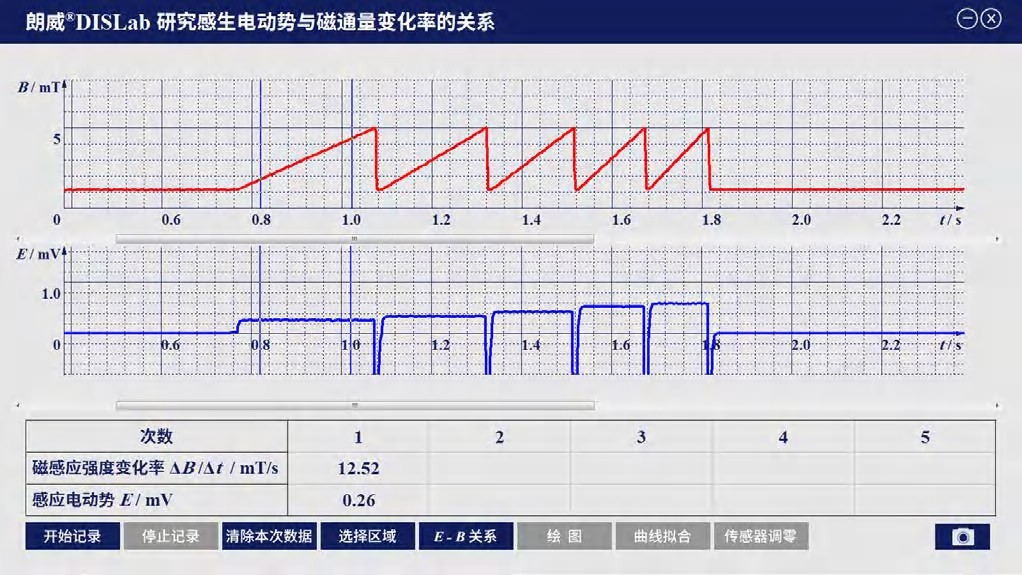

图 84 – 7 专用软件 E – ΔBt 关系实验结果

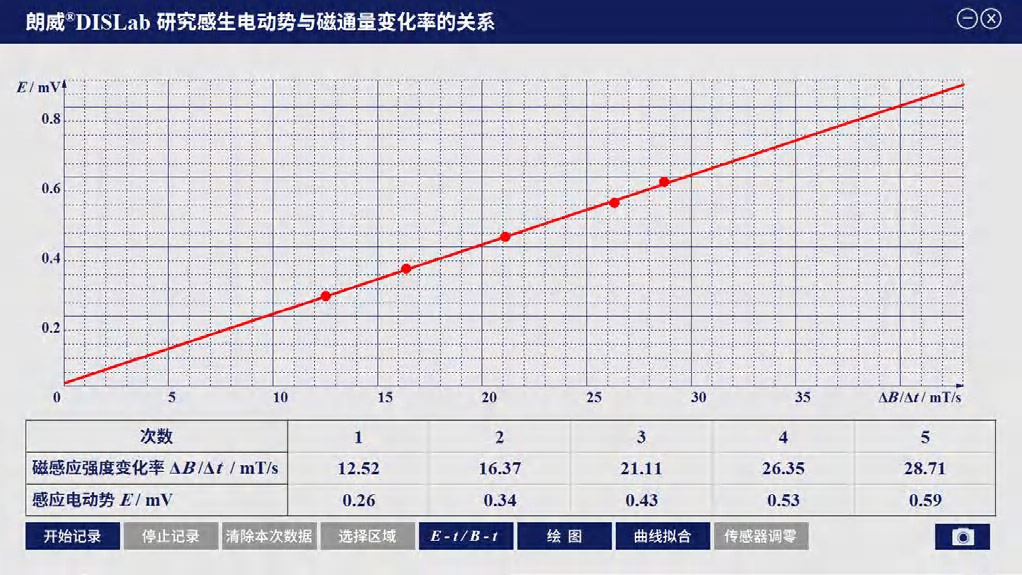

图 84 – 8 专用软件 E – ΔBt 关系实验结果

 6   根据实验现象总结实验结果,在线圈横截面积一定的情况下,磁感应强度正比于磁通量,磁感应强度的变化率正比于磁通量的变化率。即在一定时间内,磁感应强度的变化反映了磁通量的变化。
