实验八十一 微弱磁通量变化时的感生电流

实验器材

朗威微电流传感器(LW-E823)、高灵敏度线圈(LW-Q813)、计算机。

实验装置

如图 81 – 1。

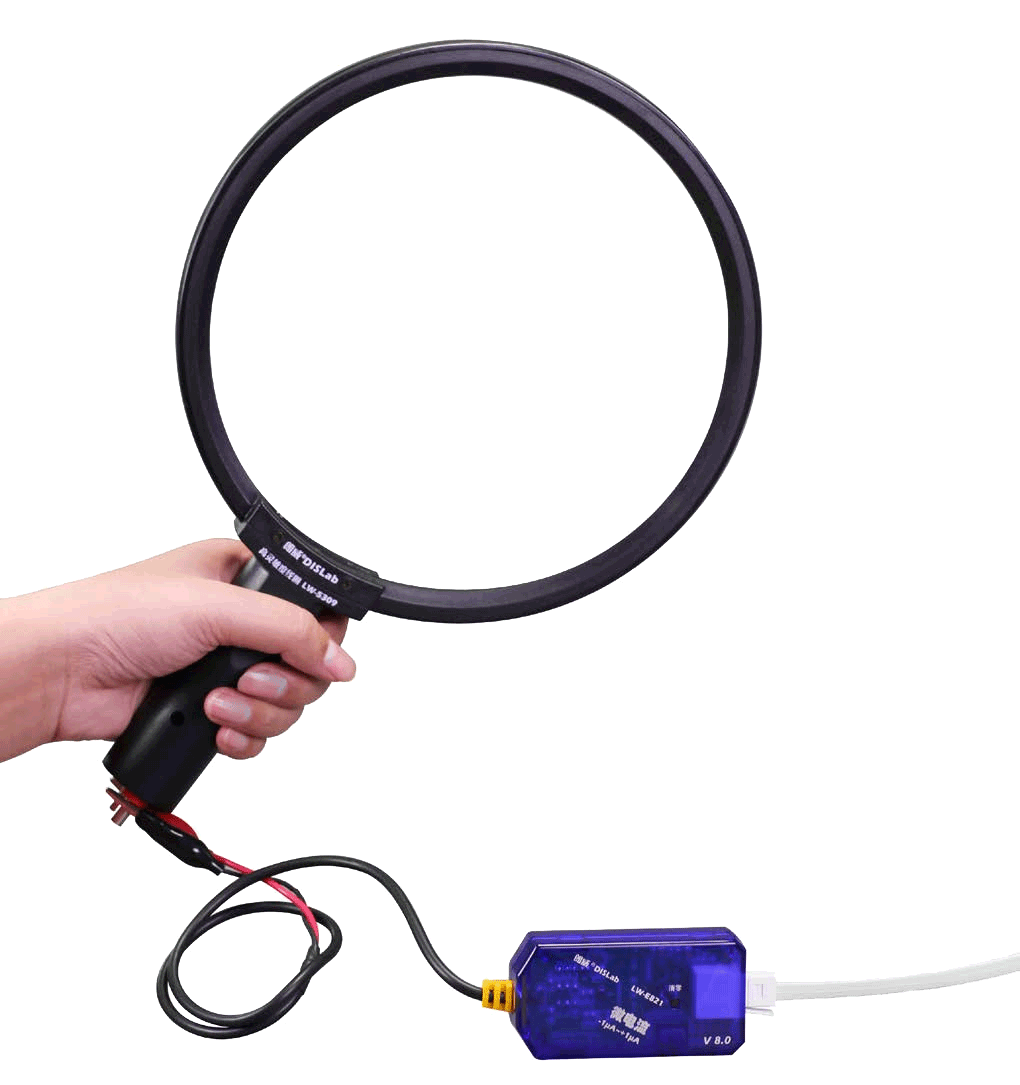

图 81 – 1 微弱磁通量变化时的感生电流实验装置

实验操作(专用软件)

 1   将微电流传感器接入数据采集器,并与高灵敏度环形线圈相连;

 2   进入专用软件 “微弱磁通量变化时的感生电流”实验;

 3   单击“开始记录”,转动环形线圈,观察软件窗口内指针的摆动(图 81 – 2);

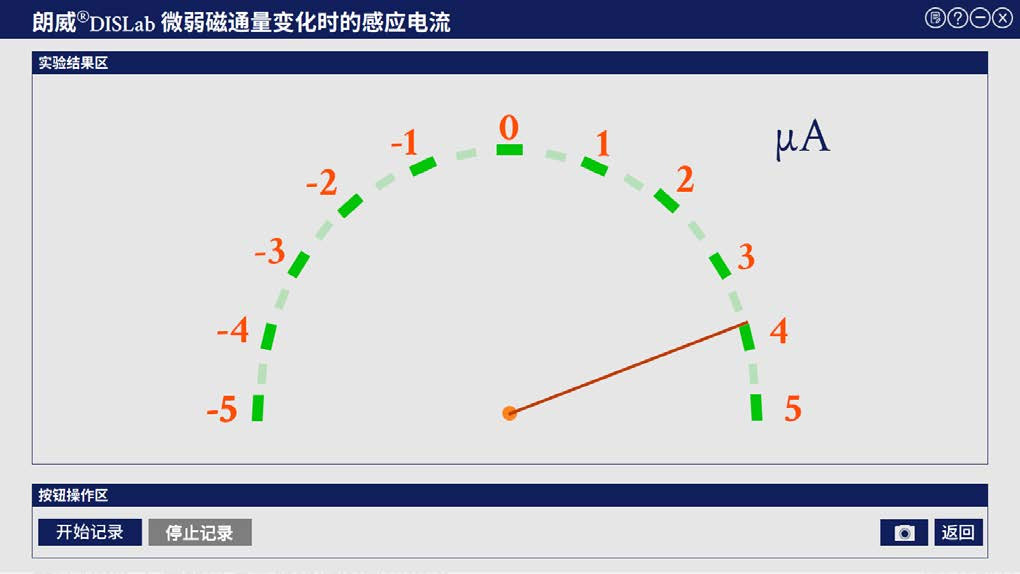

图 81 – 2 专用软件 指针式显示感生电流变化实验结果

 4   当环形线圈平面与地磁线垂直时转动线圈,指针摆动幅度较大,说明此时感生电流强度较大;相同位置,顺时针或逆时针转动线圈,指针摆动方向不同,说明产生感生电流具有方向性。

实验操作(通用软件)

 1   将微电流传感器与高灵敏度线圈连接;

 2   打开通用软件,调整控制界面为“示波”或“指针”显示方式;

 3   转动线圈,以波形和指针显示方式观察感生电流变化,通过实验现象总结其产生的原因(图 81 – 3,图 81 – 4)。

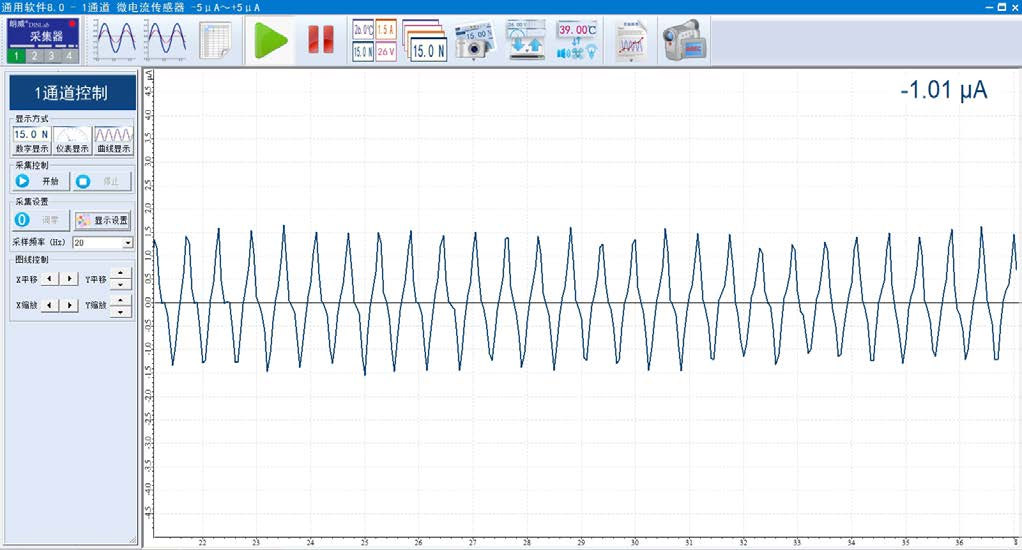

图 81 – 3 通用软件 感生电流波形变化实验曲线

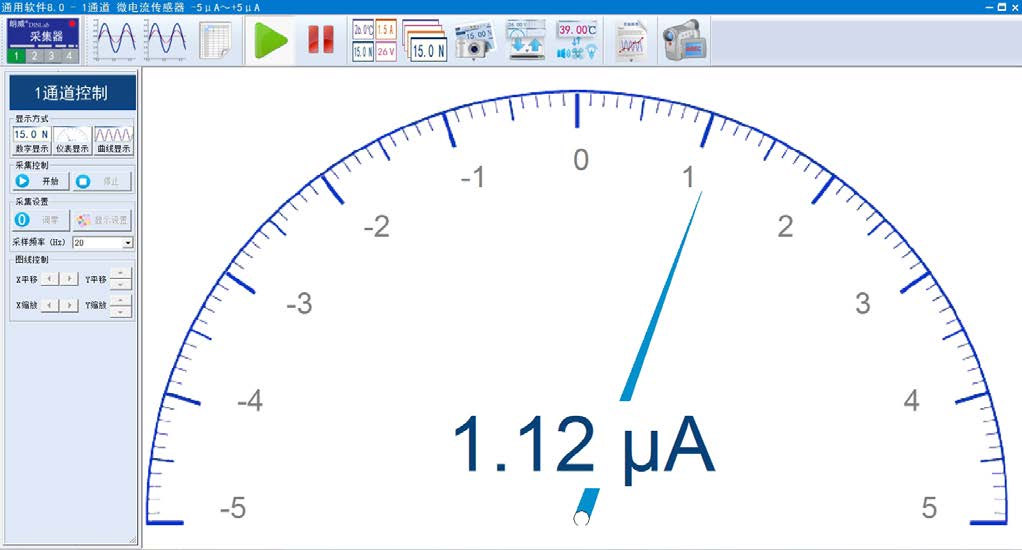

图 81 – 4 通用软件 感生电流变化指针式显示实验结果

视频地址http://llongwill.qybee.com/lecture/14598
