实验八十 安培力测量

实验器材

朗威微力传感器(LW-F803)、电流传感器(LW-E801)、安培力实验器 V2.0(LW-Q835)、多功能学生电源 V2.0(LW-Q708)、滑动变阻器、导线、计算机。

实验装置

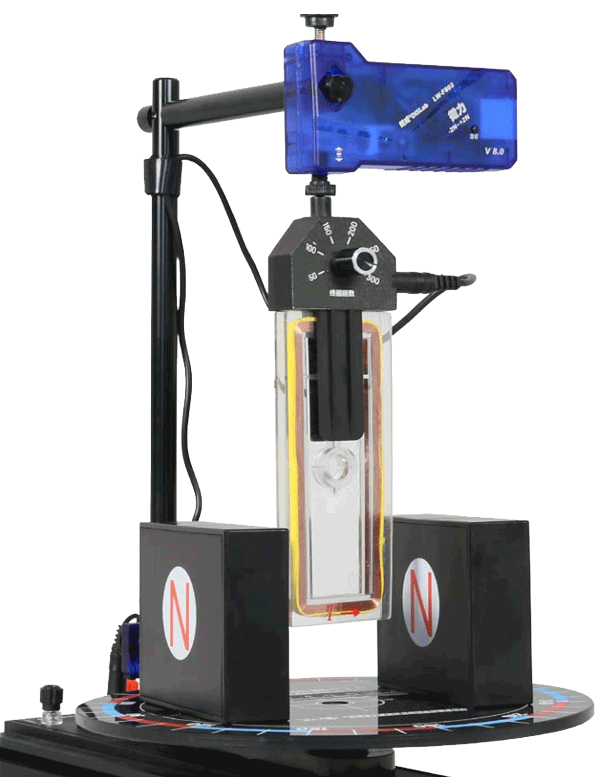

如图 80 – 1。

图 80 – 1 安培力测量实验装置

实验操作(通用软件)

 1   根据实验装置图安装实验器材;

 2   将滑动变阻器、多功能学生电源、安培力实验器、线圈、电流传感器组成串联电路,并对两传感器调零;

 3   打开通用软件,单击“计算表格”;调节滑动变阻器阻值,改变电路中的电流,记录电流与力的测量数据;

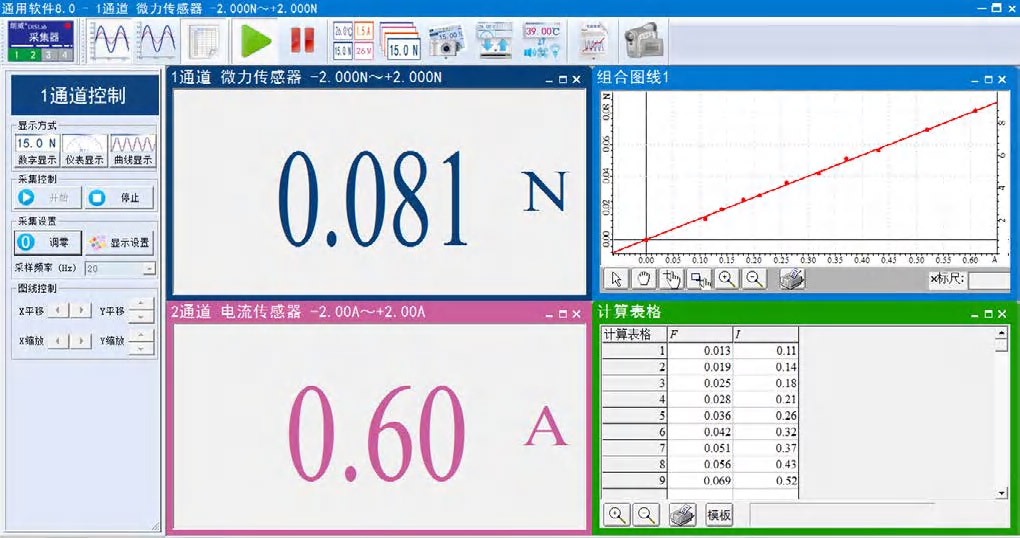

 4   绘制安培力随电流变化的图线。观察可见数据点的排列具有线性特征,选取“线性拟合”,可见拟合线与各数据点基本重合且过坐标原点(图 80 – 2),证明安培力与电流成正比关系;

图 80 – 2 通用软件 安培力与电流的关系实验结果

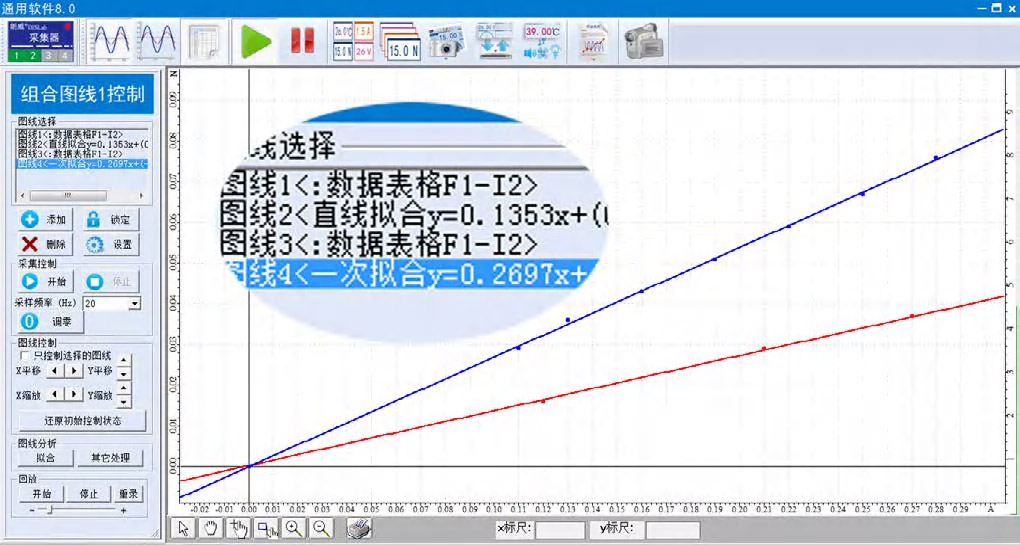

 5   改变线圈的匝数,重复上述步骤,得到实验数据,与前面实验结果进行比较(图 80 – 3),发现两条直线的斜率是二倍关系,因两次所用线圈的匝数是二倍关系,证明安培力与导线长度成正比关系;

图 80 – 3 通用软件 安培力与导线长度的关系实验曲线

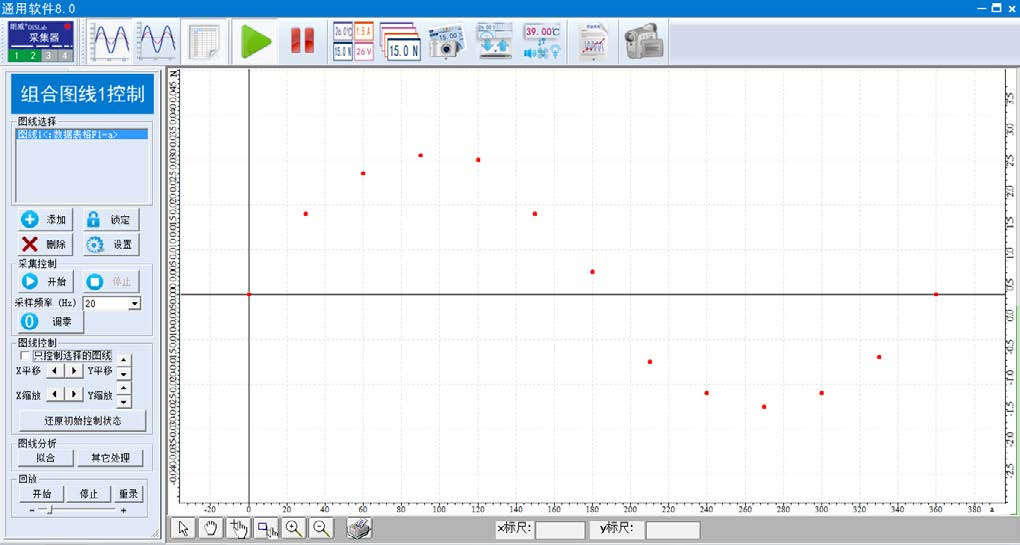

 6   设置变量 α 为电流磁场方向夹角 ,保持电流及导线长度不变,改变电流方向与磁场方向的夹角 α,记录多组数据,绘制 Fα 图像(图 80 – 4);

图 80 – 4 通用软件 安培力与磁场夹角测量实验曲线

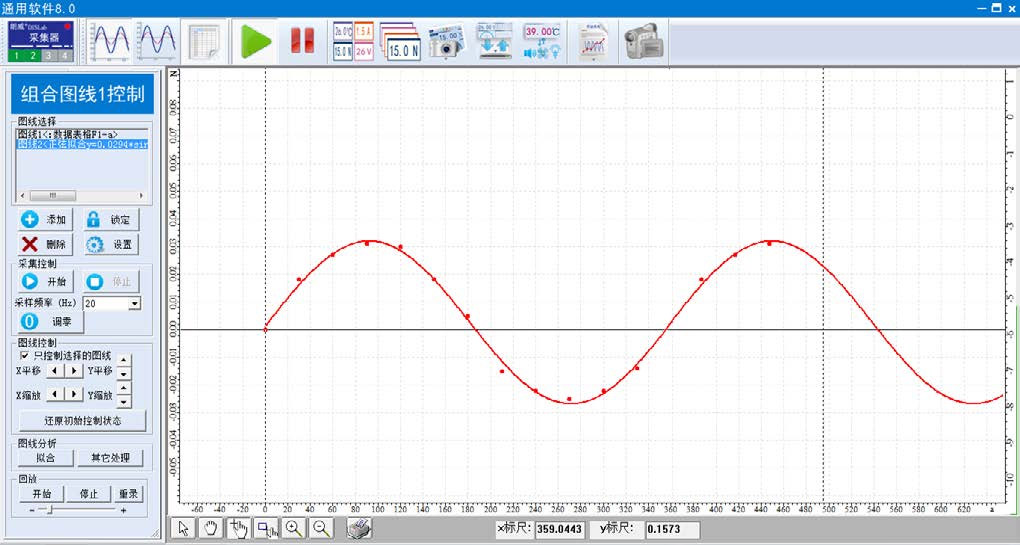

 7   对曲线进行正弦拟合,拟合曲线与数据点基本吻合,说明安培力与磁场方向的夹角 α 为正弦关系(图 80 – 5)。

图 80 – 5 通用软件 安培力与磁场夹角正弦拟合实验曲线

视频地址http://llongwill.qybee.com/lecture/6506
