实验七十三 李萨如图形

实验器材

朗威电压传感器 ×2(LW-E841)、低频信号发生器 ×2(LW-Q710)、计算机。

实验装置

图 73 – 1 李萨如图形实验装置图

如图 73 – 1。

实验操作(通用软件)

 1   根据实验装置图安装实验电路;打开通用软件,传感器采集频率调整到“1 K”;

 2   打开“组合图线”,添加“电压 - 电压”图线,并设为“暂态显示”;

 3   打开信号发生器,调整两台信号发生器正弦信号的频率比分别为“1∶1”、“1∶2”、“1∶3”、“1∶4”、“1∶5”时,观察所形成的李萨如图形(图 73 – 2 ~ 图 73 – 6)。

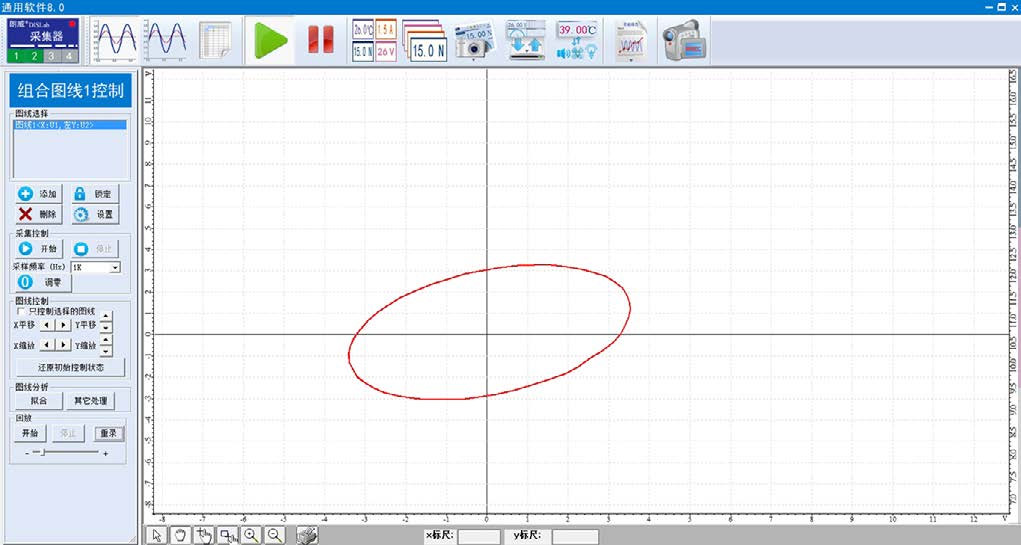

图 73 – 2 通用软件 在频率比为 1∶1 时的波形
图 73 – 3 通用软件 在频率比为 1∶2 时的波

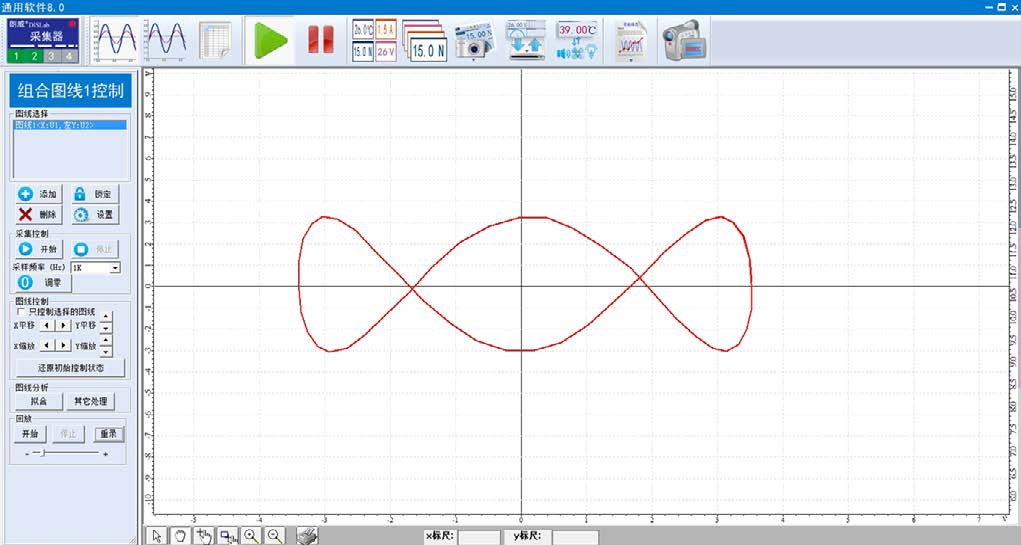

图 73 – 4 通用软件 在频率比为 1∶3 时的波形

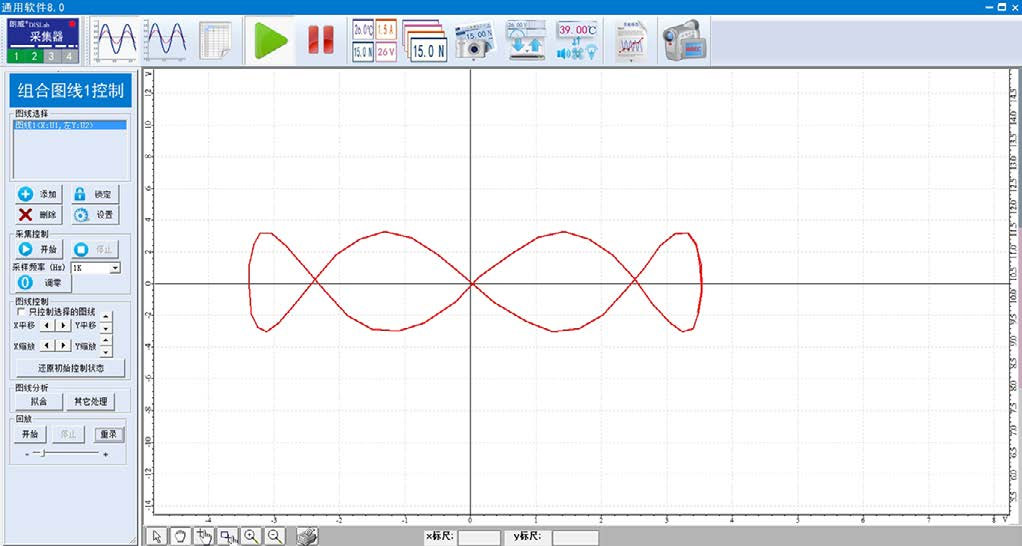

图 73 – 5 通用软件 在频率比为 1∶4 时的波形

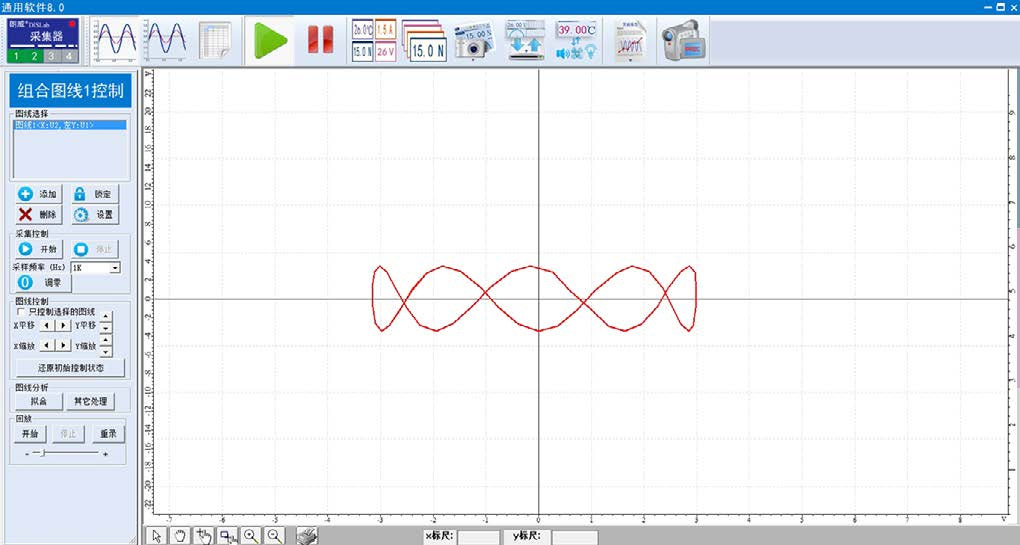

图 73 – 6 通用软件 在频率比为 1∶5 时的波形

视频地址http:// llongwill.qybee.com/lecture/14611
