实验七十二 研究三极管放大电路

实验器材

朗威电压传感器×2（LW-E841）、电学实验板 EXB-11（LW-6337）、多功能学生电源（LW-Q708）、低频信号发生器（LW-Q710）、导线、计算机。

实验装置

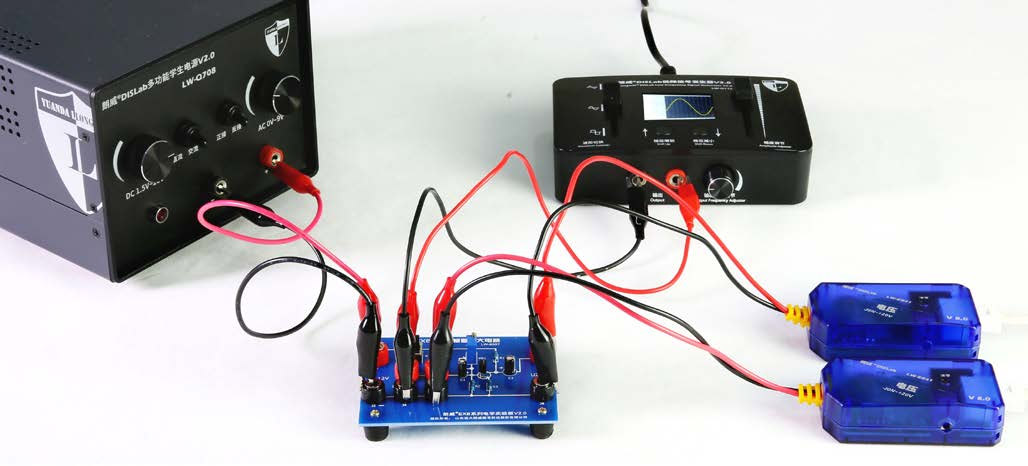

如图 72 – 2。

实验操作（通用软件）

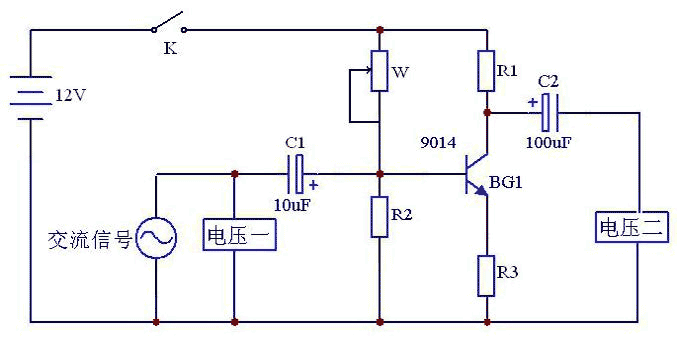

 1   根据实验原理图（图 72 – 1）将两只电压传感器与电学实验板 EXB-11 的 U₁、U₂ 连接；

 2   打开通用软件，调整实验界面，设置“采样频率”为 1 kHz，调整通道为示波显示；

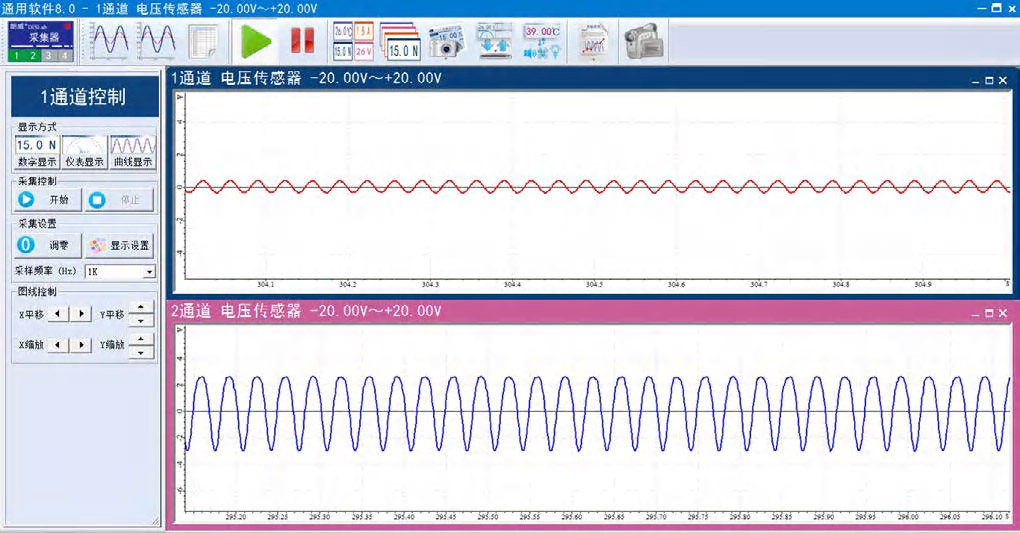

 3   单击“组合图线”，添加“电压 1 – 时间”与“电压 2 – 时间”两条图线，可得到该信号放大电路的输入、输出两信号相位相反图线（图 72 – 3）；

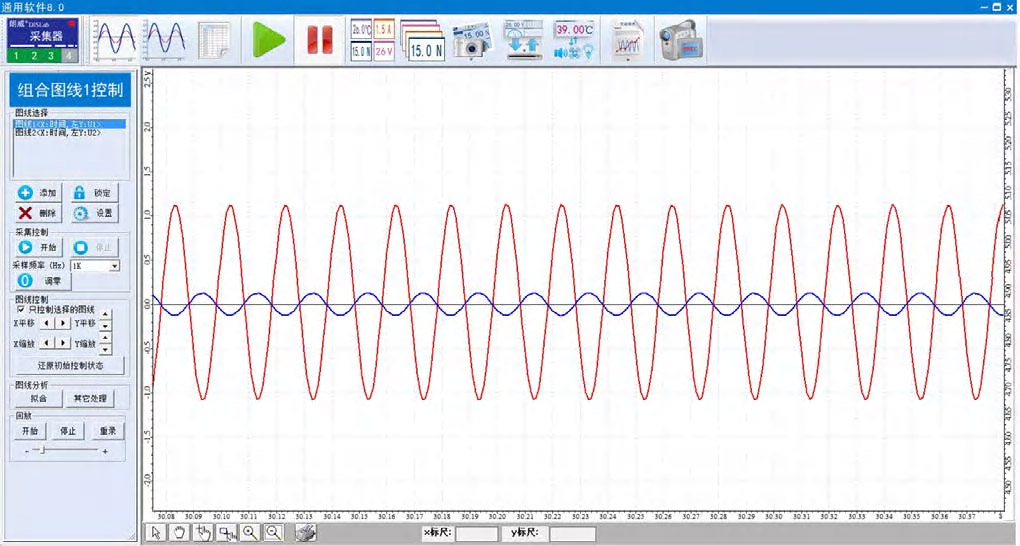

 4   调整电位器 W，使之第二通道的波形如图 72 – 4 所示，表示该放大电路偏流已调整至理想状态；

 5   调整 W，使其阻值减小，偏流随之增大，即可获得饱和失真图线（图 72 – 5）；

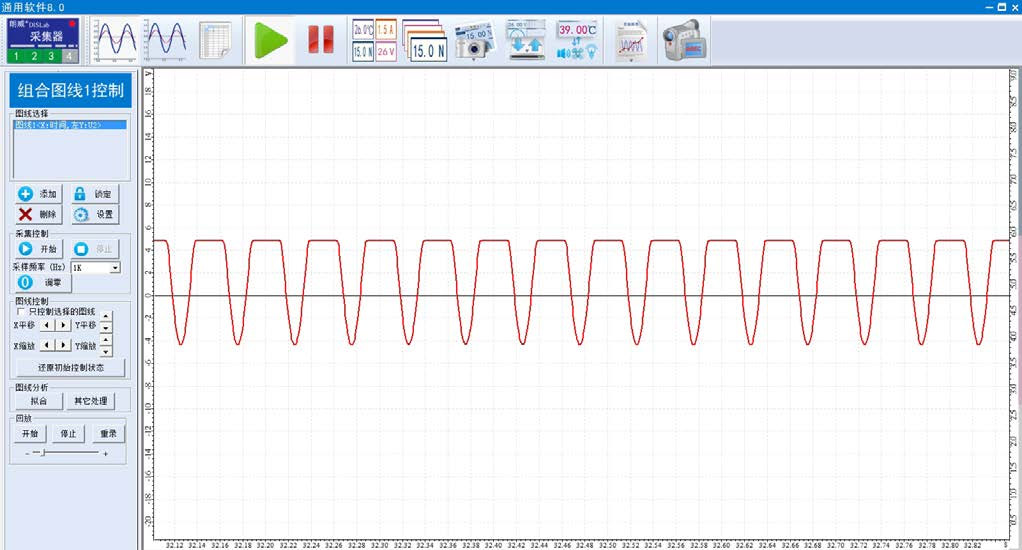

 6   调整 W，使其阻值增大，偏流随之减小，即可获得截止失真图线（图 72 – 6）。
