实验七十一 三极管特性曲线描绘

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、多功能学生电源(LW-Q708)、电学实验板 EXB-10(LW-6337)、计算机。

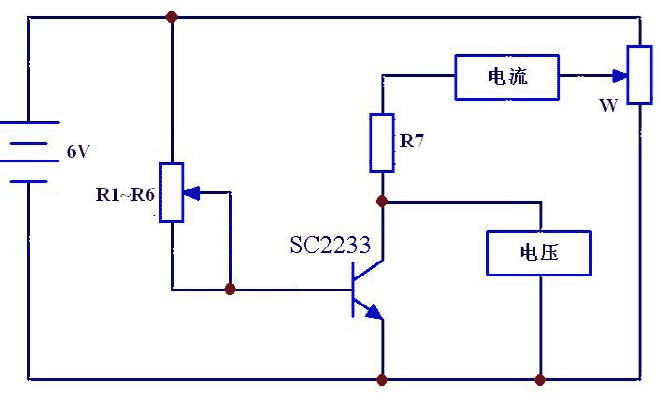

图 71 – 1 实验电原理图

实验装置

如图 71 – 2。

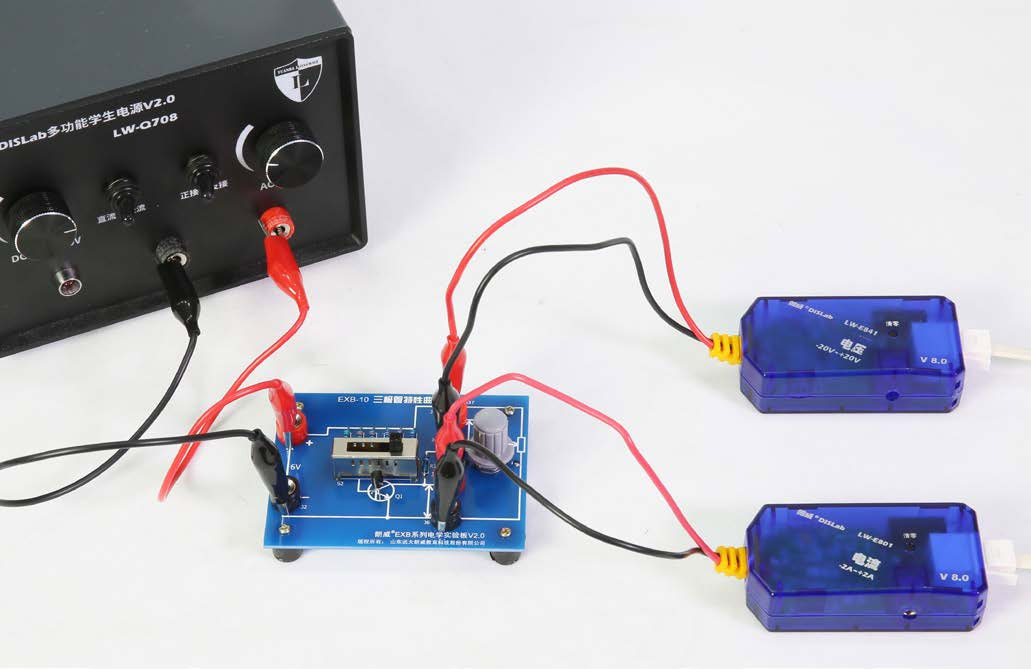

图 71 – 2 三极管特性曲线描绘实验装置

实验操作(通用软件)

1.根据实验原理图(图 71 – 1)将电压传感器、电流传感器分别与实验板 EXB-10 的 UI 连接;

2.打开通用软件,单击“组合图线”,选取 x 轴为“电压”,y 轴为“电流”;

3.将电位器 W 逆时针旋转到底,将六位拨动开关 K 拨到 1,设定一个基极电流;

4.缓慢旋转电位器 W,使电压由零升至额定电压,再反向旋回,即可获得一条三极管输出特性曲线;

5.拨动 K,依次改变基极电流,重复上述步骤,即可获得多条三极管输出特性曲线(图 71 – 3)。

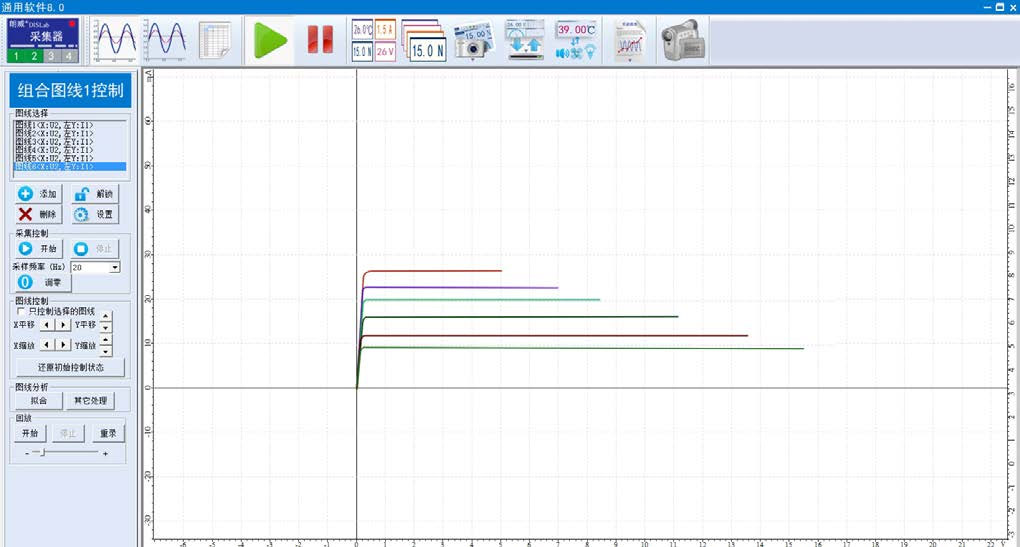

图 71 – 3 通用软件 三极管特性实验曲线

视频地址http://llongwill.qybee.com/lecture/14609
