实验七十 二极管特性曲线描绘

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、多功能学生电源(LW-Q708)、电学实验板 EXB-09(LW-6337)、计算机。

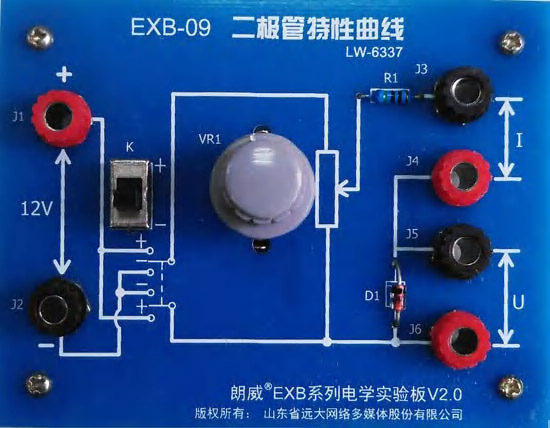

图 70 – 1 EXB-09 电学实验板

实验装置

如图 70 – 2、70 – 3。

图 70 – 2 二极管特性曲线描绘实验装置

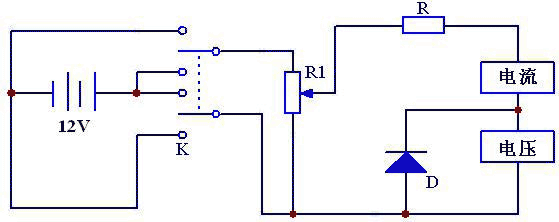

图 70 – 3 实验电原理图

实验操作(通用软件)

 1   将电压传感器与电学实验板 EXB-09 相连;

 2   打开通用软件,添加一条“电流-电压”图线。单击“组合图线”,选取 x 轴为“电压”,y 轴为“电流”;

 3   拨动开关 K1 到“+”端,给二极管加上正向电压。旋转电位器 R1,即可得到二极管的正向特性曲线;

 4   调整电位器,使两路的电压最小,拨动开关 K1 到“−”端,使电压反向;

 5   旋转电位器 R1 的旋钮,得到二极管负向特性曲线(图 70 – 4)。

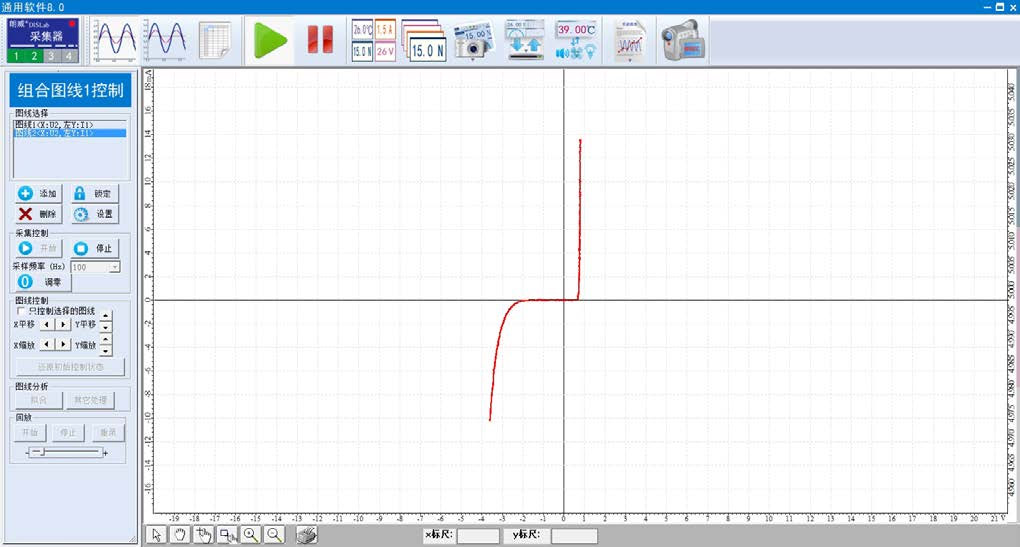

图 70 – 4 通用软件 二极管特性实验曲线

视频地址http://llongwill.qybee.com/lecture/14608

文件下载(已下载 7 次)

发布时间:2023/5/8 7:48:03  阅读次数:143
