实验六十九 RC、RL 移相实验

实验器材

朗威电压传感器（LW-E841）×2、电学实验板 EXB-04（LW-6337）、低压交流电源（或低频信号发生器）、多功能学生电源（LW-Q708）、导线、计算机。

实验装置

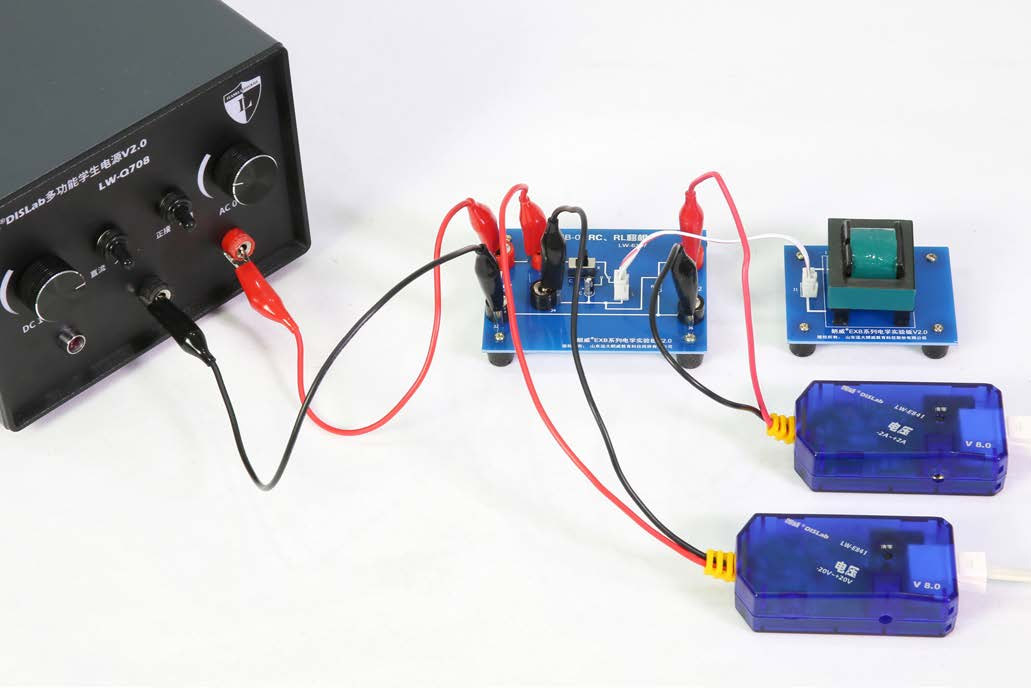

如图 69 – 2。

实验操作（通用软件）

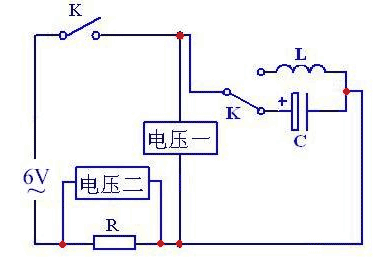

 1   根据实验原理图（图 69 – 1）所示，将电压传感器与电感连接至电学实验板 EXB-04；

 2   打开通用软件，调整实验界面，设置“采样频率”为 1 kHz；

 3   单击“组合图线”，添加两条“电压 – 时间”图线；

 4   接通实验电源，将 K 拨到 C 端，可以获得 RC 移相实验图线，如图 69 – 3 所示；

 5   将 K 拨到 L端，可以获得 RL 移相实验图线（图 69 – 4）。

视频地址：http://llongwill.qybee.com/lecture/14607。
