实验六十八 LC 振荡研究

实验器材

朗威电压传感器(LW-E841)、电学实验板EXB-17(LW-6337)、多功能学生电源(LW-Q708)、计算机。

实验装置

如图 68 – 2。

图 68 – 2 LC 振荡装置图

实验操作(通用软件)

 1   根据实验原理图(图 68 – 1)所示,将电压传感器与电感连接至电学实验板 EXB-17;

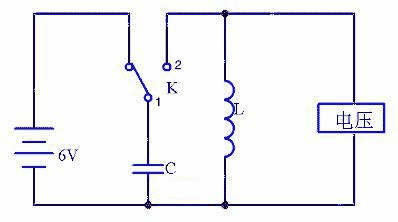

图 68 – 1 电原理图

 2   打开通用软件,调整实验界面为“示波”显示方式,设置“采样频率”为 1 kHz;

 3   接通学生电源,将 K 拨到 1,电容开始充电,然后将 K 拨到 2,在 LC 回路上产生电磁振荡,单击“停止”后,处理实验图像(图 68 – 3)。

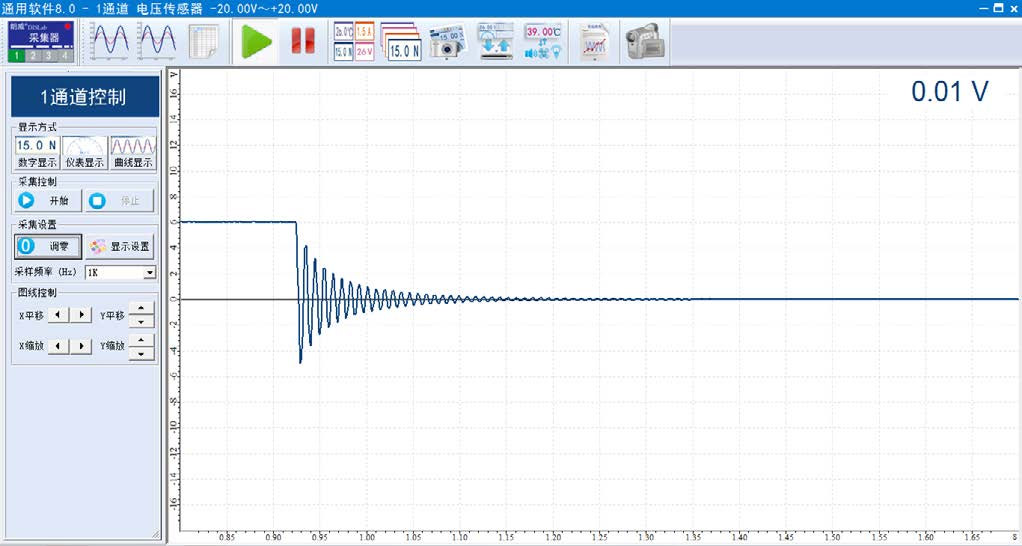

图 68 – 3 通用软件 LC 振荡实验曲线

视频地址http://llongwill.qybee.com/lecture/14445
