实验六十五 交流电波形描绘

实验器材

朗威电压传感器（LW-E841）、低频信号发生器（LW-Q810）、计算机等。

实验装置

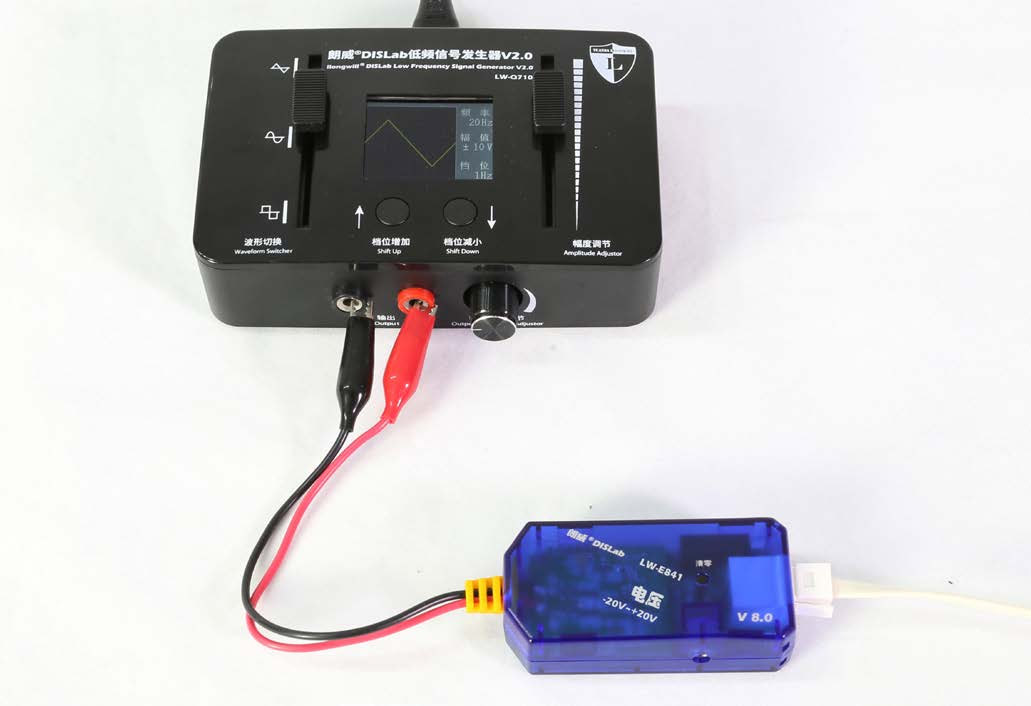

如图 65 – 1。

实验操作（通用软件）

 1   将电压传感器与低频信号发生器的电压输出端连接；

 2   打开通用软件，调整实验界面为“示波”显示方式，设置“采样频率”为 1 kHz；

 3   调节信号发生器输出正弦波（图 65 – 2），观察显示的波形；

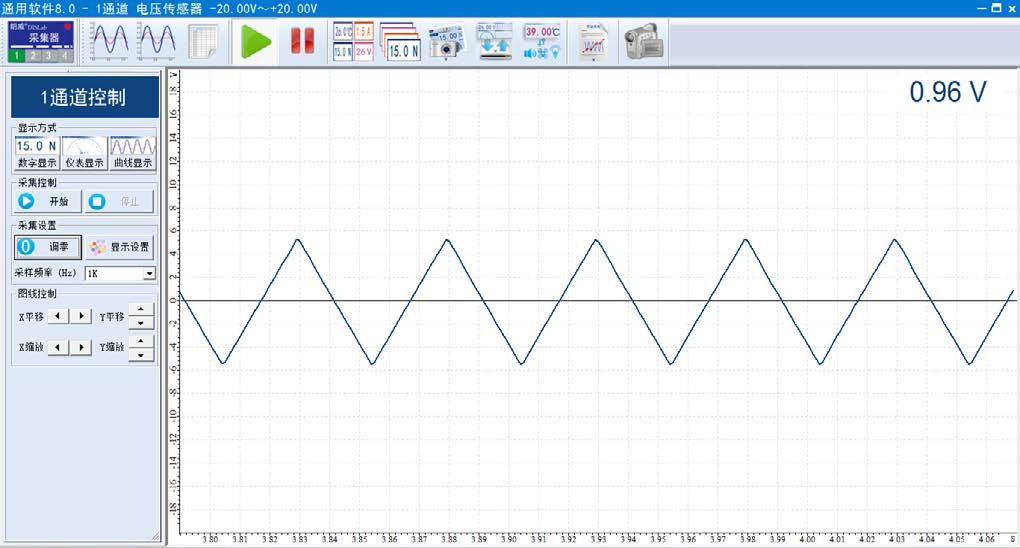

 4   调节信号发生器输出三角波（图 65 – 3）、方波（图 65 – 4），观察显示波形并分析其成因。

视频地址：http://llongwill.qybee.com/lecture/14459。
