实验六十四 研究发电机原理
实验器材
朗威电压传感器(LW-E841)、手摇交直流发电机等器材、计算机。

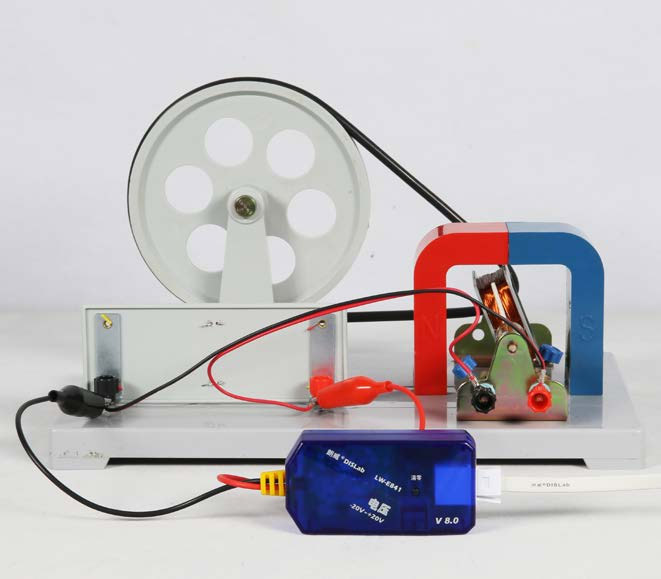

实验装置
如图 64 – 1。
![](/images/experiment/2022dis/64_1.jpg)
实验操作(通用软件)
1 将电压传感器与发电机输出端并联;
2 缓慢摇动发电机的手柄,观察电压的图线变化;

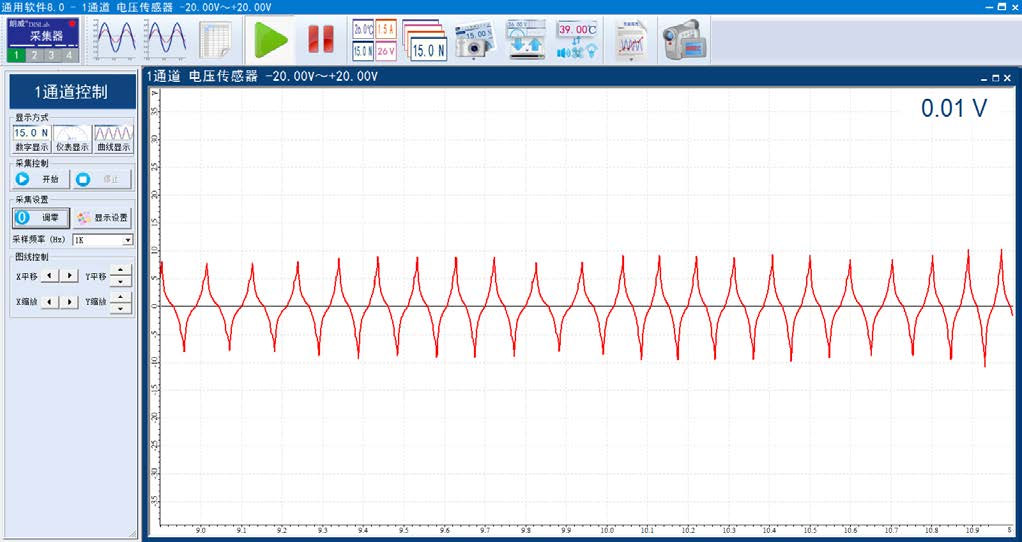

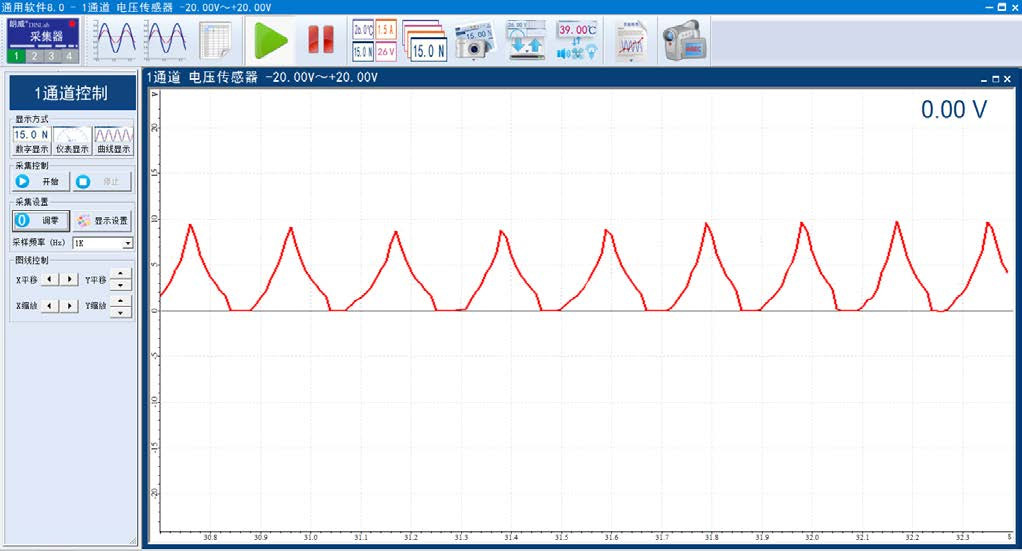

3 调整电刷的连接方式,观察交流电 (图 64 – 2)与直流电(图 64 – 3)的不同;
![](/images/experiment/2022dis/64_2.jpg)
![](/images/experiment/2022dis/64_3.jpg)

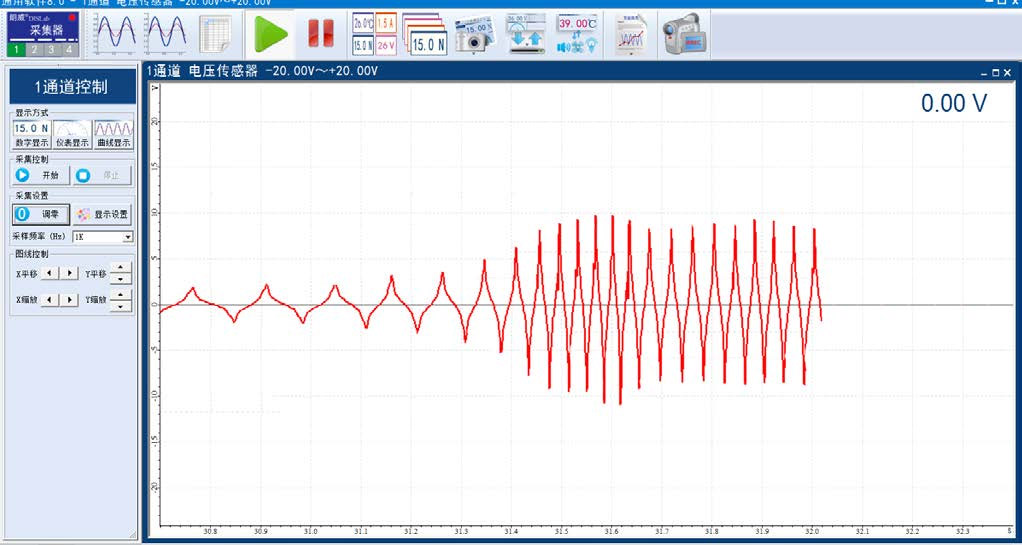

4 改变摇动发电机的速度,根据实验图线(图 64 – 4),分析发电机转速与交流电频率之间的关系。
![](/images/experiment/2022dis/64_4.jpg)
视频地址:http://llongwill.qybee.com/lecture/14606。
