实验六十二 描绘小电机的伏安特性曲线

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、多功能学生电源(LW-Q708)、滑动变阻器、小电机、导线、计算机等。

实验装置

如图 62 – 1。

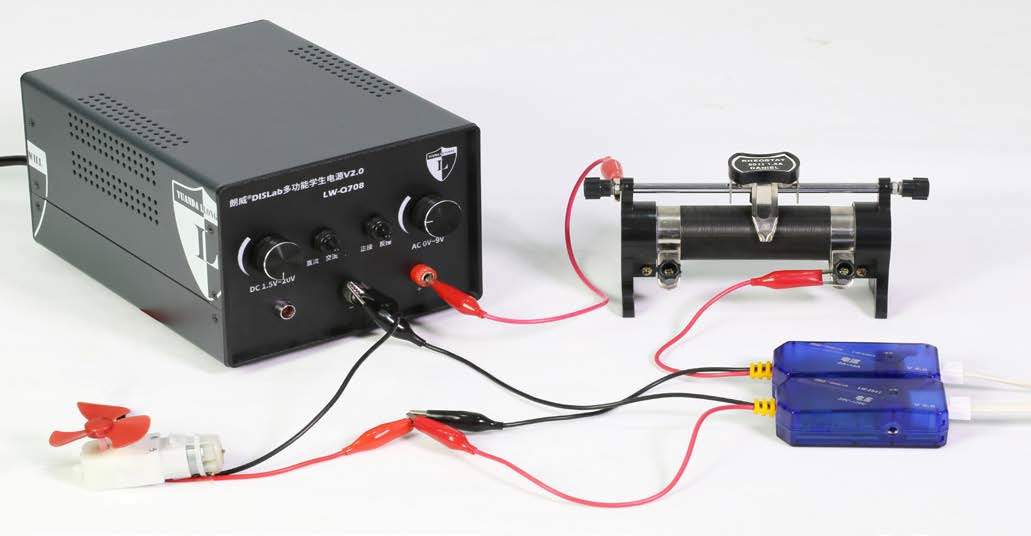

图 62 – 1 电机的伏安特性实验装置

实验操作(通用软件)

 1   按电原理图 62 – 2 连接好电路,打开通用软件,单击“组合图线”,添加“电压 – 电流”图线;

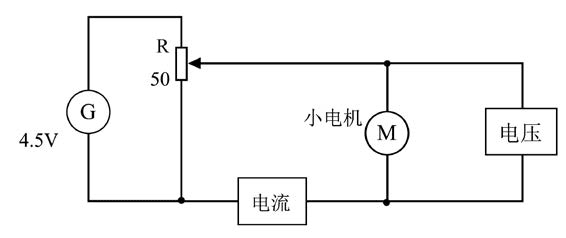

图 62 – 2 实验电原理图

 2   小电机空载,电路闭合,移动滑动变阻器的滑片,使小电机的电压从 0 V 升到 2.5 V;

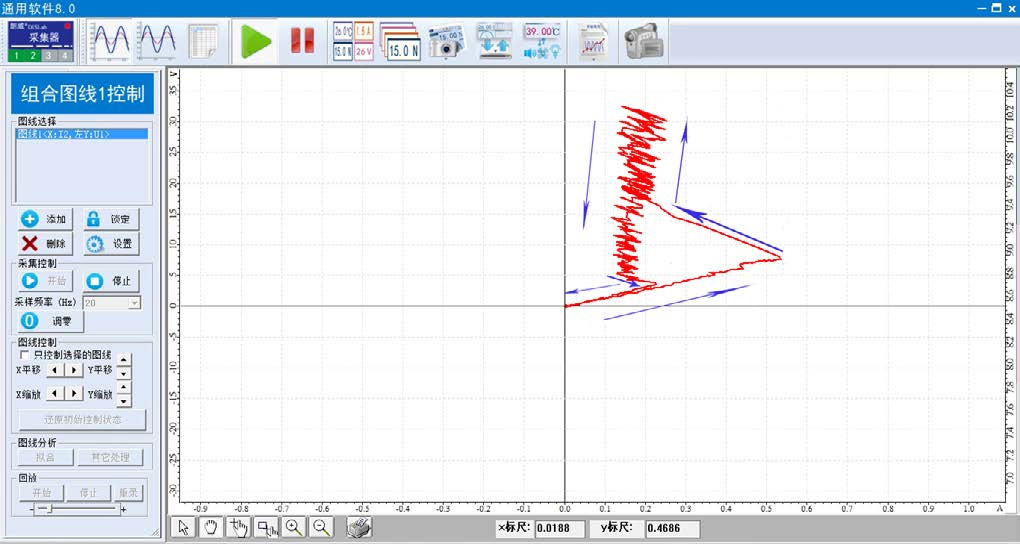

 3   调节电压从 2 V 返回到 0 V,得到“UI”图线(图 62 – 3);

图 62 – 3 通用软件 不同操作模式电压与电流实验曲线

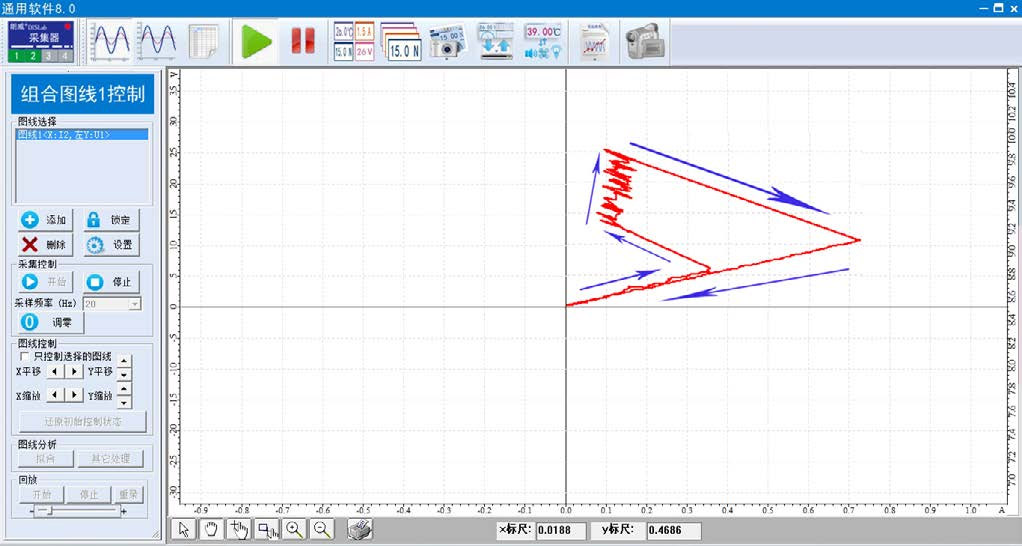

 4   将电压从 0 V 连续调到 2.5 V 左右,突然将小电机制动,然后将电压逐渐调回到 0,得到一条“UI”图线(图 62 – 4);

图 62 – 4 通用软件 不同操作模式电压与电流实验曲线

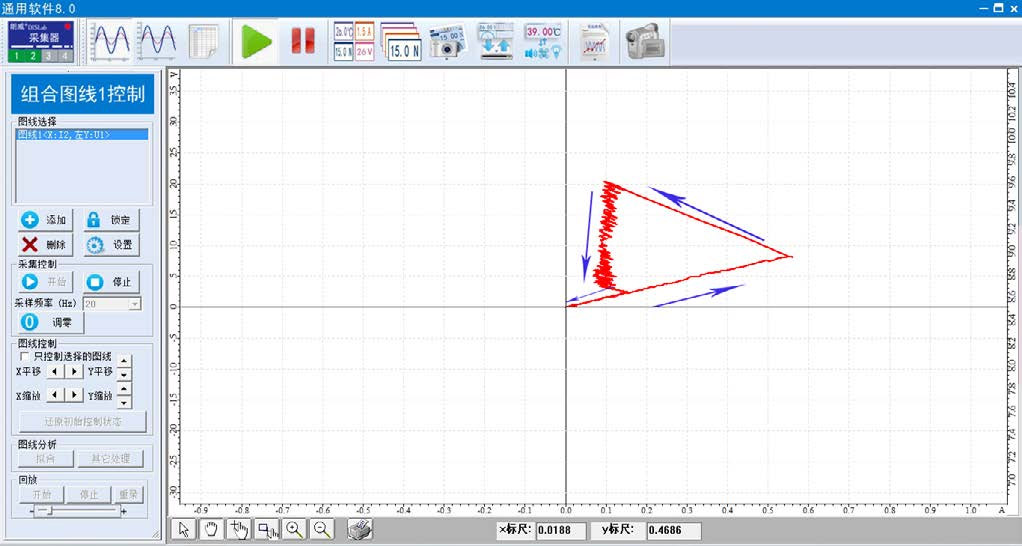

 5   将小电机制动,电压从 0 V 连续调到 2.5 V,突然松手,再将电压逐渐调回到 0 V,得到另一条“UI”图线(图 62 – 5);

图 62 – 5 通用软件 不同操作模式电压与电流实验曲线

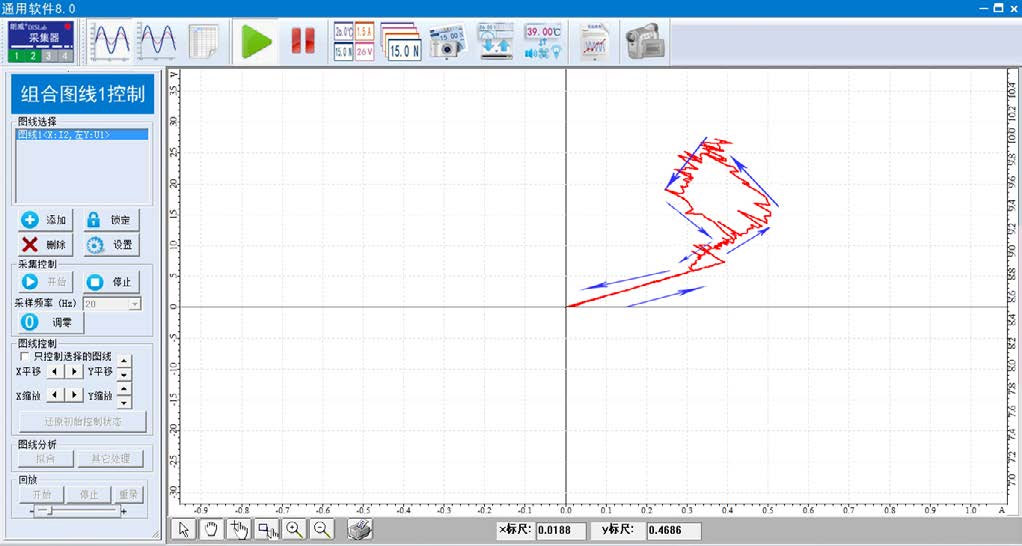

 6   将小电机安装电扇叶轮,电压从 0 V 连续调到 2.5 V,在约 1.1 V 时,小电机开始转动。然后,再调节电压从 2.5 V 返回到 0 V,得到此时的“UI”图线(图 62 – 6)。

图 62 – 6 通用软件 不同操作模式电压与电流实验曲线

视频地址http://llongwill.qybee.com/lecture/14605
