实验六十一 电源的输出功率与电源效率

实验器材

朗威电流传感器（LW-E801）、电压传感器（LW-E841）、多功能学生电源（LW-Q708）、导线、电阻箱、计算机等。

实验装置

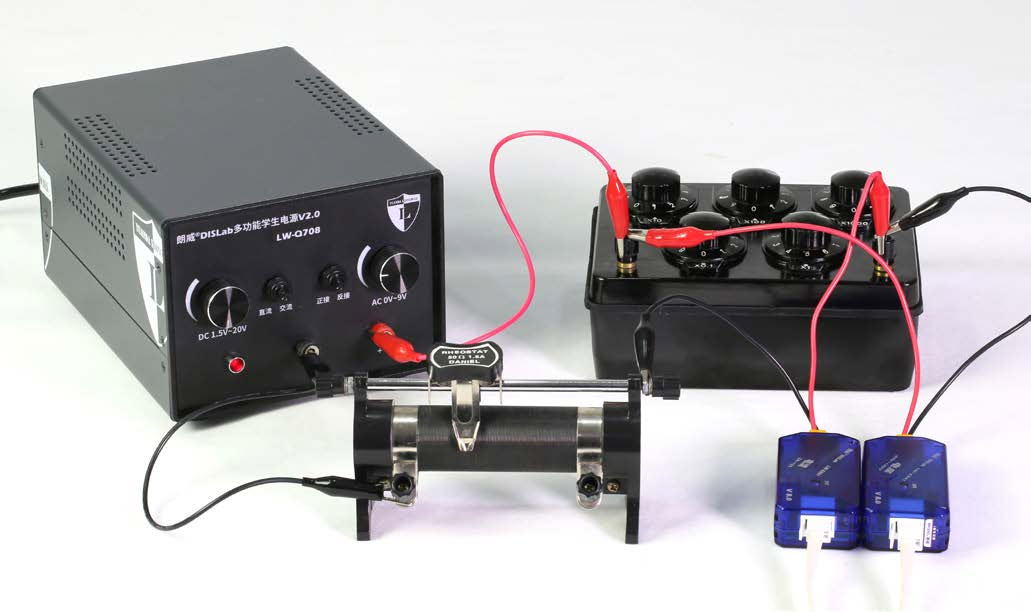

如图 61 – 1。

实验原理

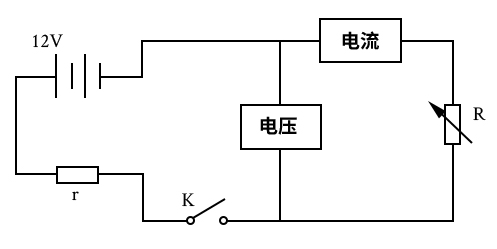

如图 61 – 2。

实验操作（通用软件）

 1   根据电原理图连接电路；

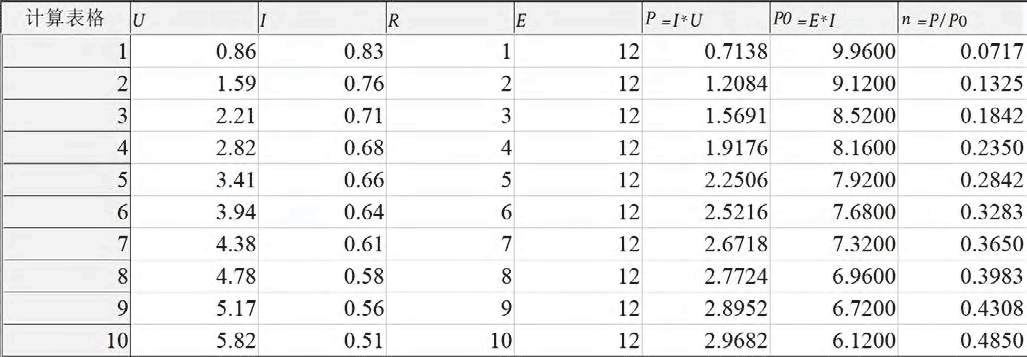

 2   开通用软件，打开“计算表格”，入自定义公式“P = U*I”、“P₀ = E*I”、“n = P/P₀”，计算出电源的总功率、输出功率和电源的效率（图 61 – 3）；

 3   电阻箱的阻值从 1 Ω 开始逐渐调大，将电阻值及对应的电压、电流值记录表格中；

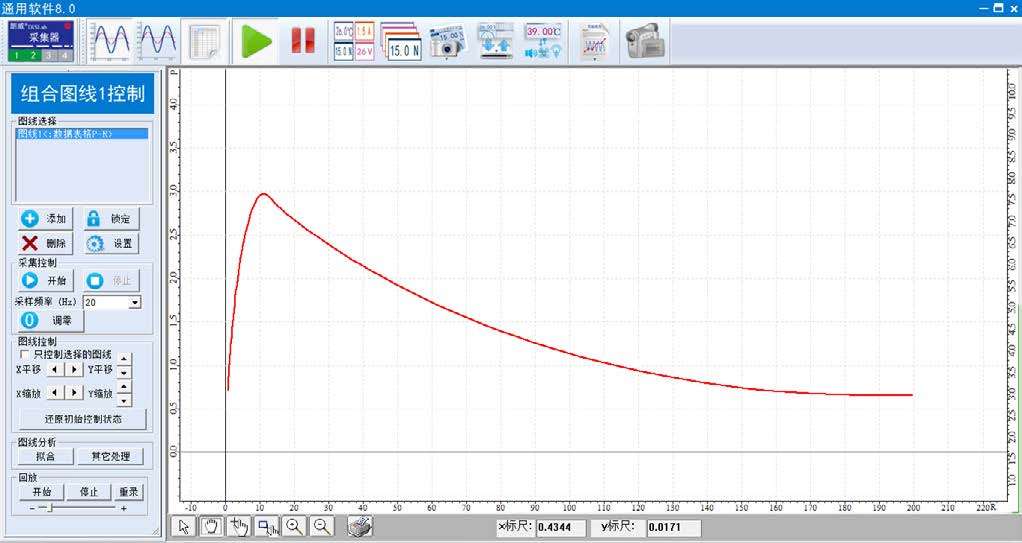

 4   单击“绘图”，选取 x 轴为“R”，y 轴为“P”，得到电源的输出功率与外电阻的关系图线（图 61 – 4）；

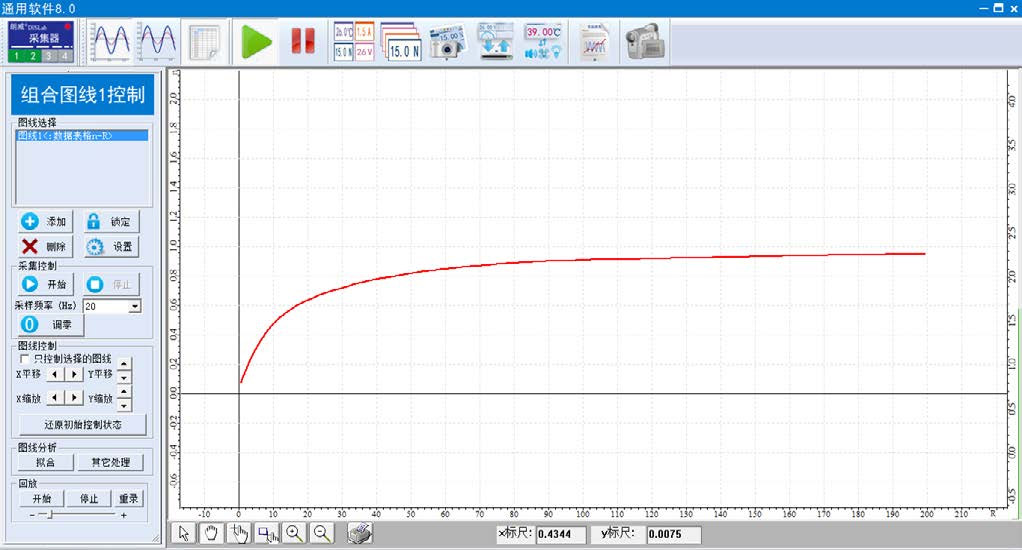

 5   选取 x 轴为“R”，y 轴为“n”，得到电源的效率与外电阻的关系图线（图 61 – 5）。

视频地址：http://llongwill.qybee.com/lecture/14604。
