实验六十 电动势和电源内、外电压的关系

实验器材

朗威电压传感器 ×2(LW-E841)、电动势和电源内外电压关系实验器、滑动变阻器、导线、计算机。

实验装置

如图 60 – 1,装置示意图如图 60 – 2。

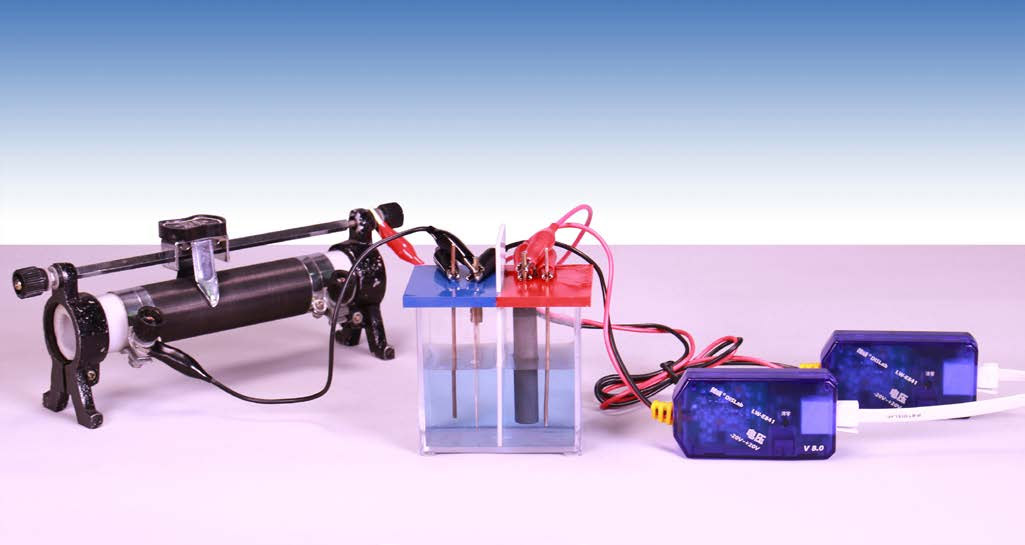

图 60 – 1 电动势与电源内、外电压实验装置

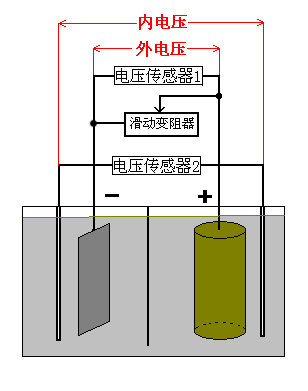

图 60 – 2 电动势与电源电压装置示意图

实验操作(专用软件)

 1   进入专用软件“电动势和电源外电压、内电压的关系”实验;

 2   对传感器调零后,单击“开始记录”,改变滑动变阻器阻值,得到一组数据(图 60 – 3),分析电动势与电源外电压、内电压的关系。

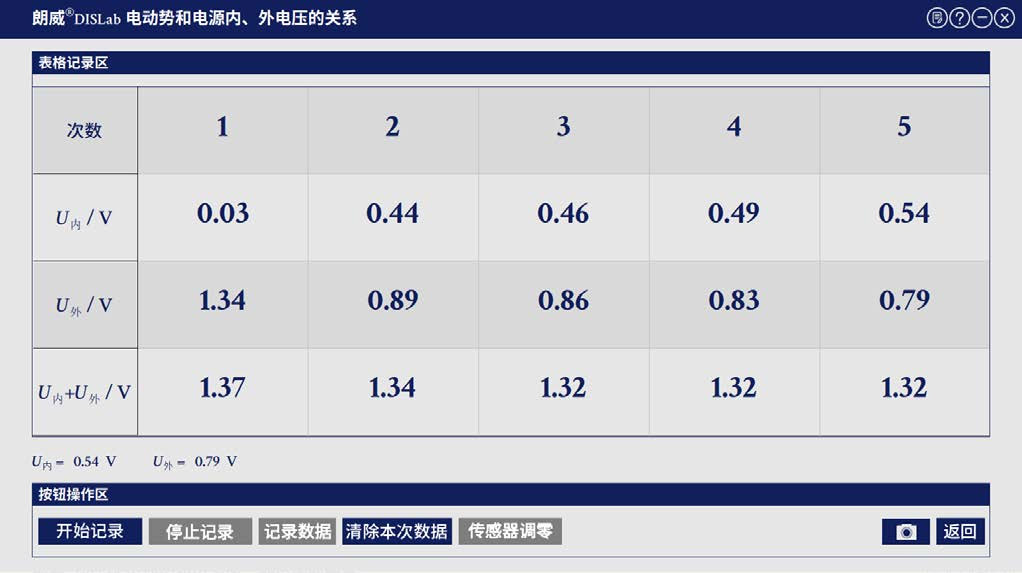

图 60 – 3 专用软件 电动势与电源内外电压关系的实验结果

实验操作(通用软件)

 1   进入通用实验界面;

 2   单击“计算表格”,添加公式:“U = U一通道 + U二通道”;

 3   对传感器调零后,改变滑动变阻器阻值,得到一组数据(图 60 – 4),分析电动势与电源外电压、内电压的关系。

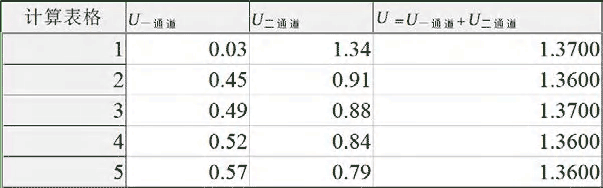

图 60 – 4 通用软件 实验数据
