实验五十九 半导体温差发电片的特性研究

实验器材

朗威温度传感器(LW-T803)×2、电压传感器(LW-E841)、温差发电实验器、计算机。

实验装置

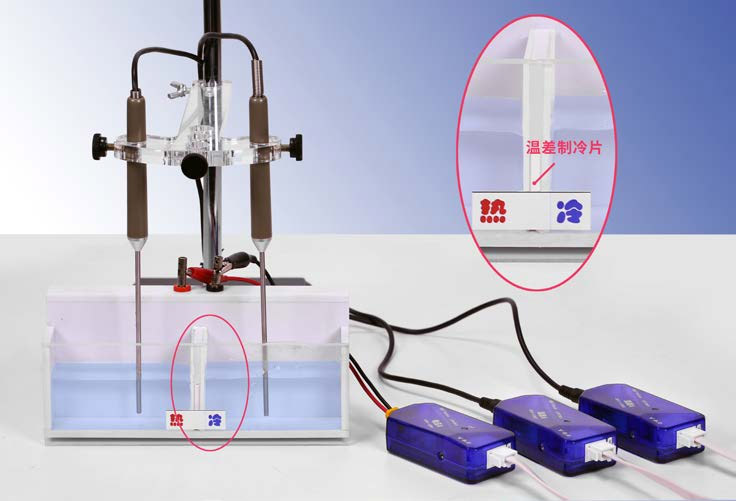

如图 59 – 1。

图 59 – 1 温差发电实验装置

实验操作(专用软件)

 1   进入专用软件“半导体温差发电片的特性”实验界面;

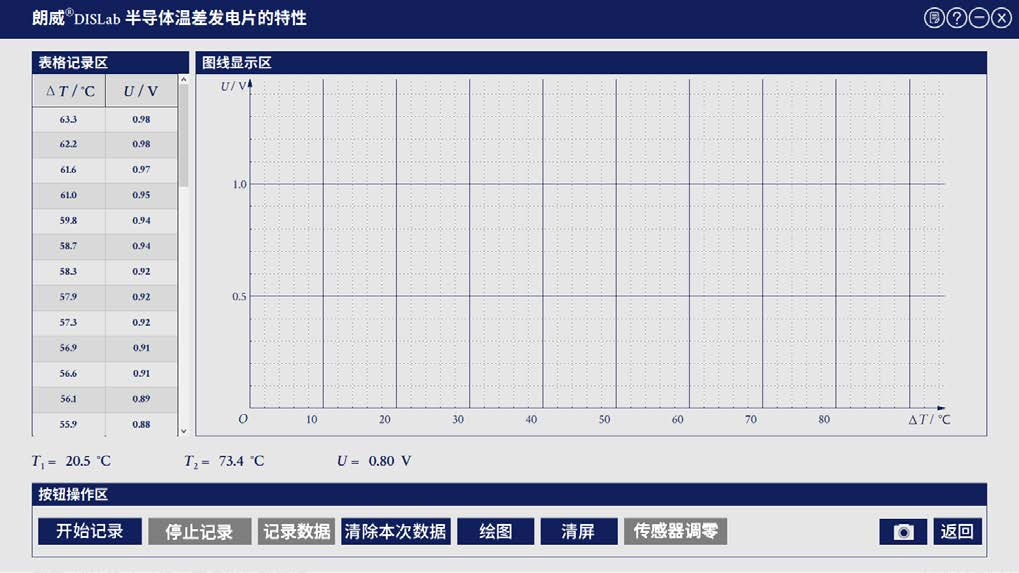

 2   单击“开始记录”,向温差发电实验器两个槽内分别注入热水和冷水,记录冷水与热水的温度差及实验器产生的电动势(图59 – 2);

图 59 – 2 专用软件 温差发电实验结果

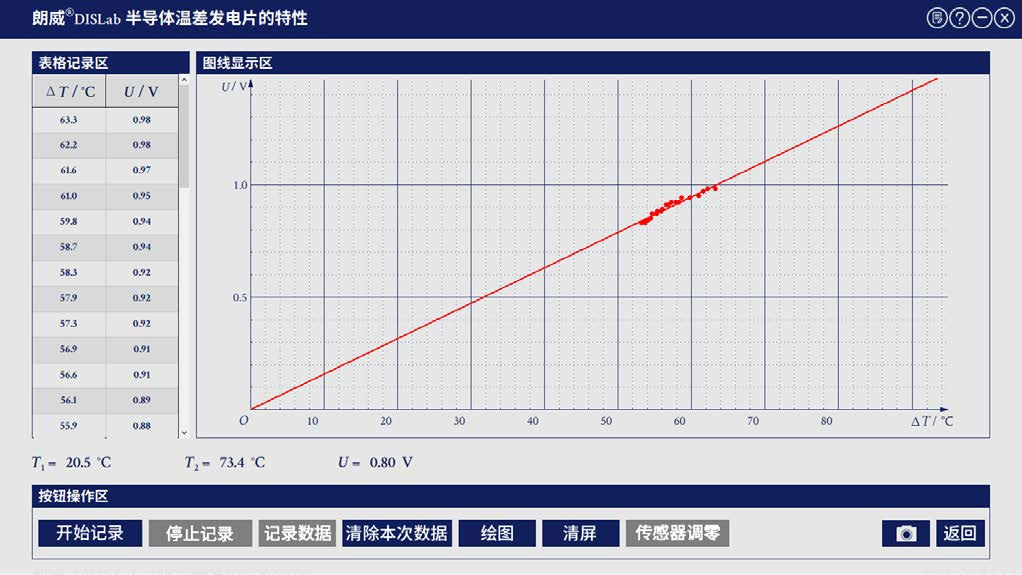

 3   单击“绘图”,观察 U – Δt 图像,分析半导体温差发电片产生的电动势与温度差的关系(图 59 – 3)。

图 59 – 3 专用软件 温度差与其产生的电动势关系实验曲线

实验操作(通用软件)

 1   将电压传感器、两只温度传感器与温差发电实验器相连后接入数据采集器;

 2   单击“记录表格”,选择“自动记录”,表格内将记录冷水和热水的温度及实验器产生的电动势;

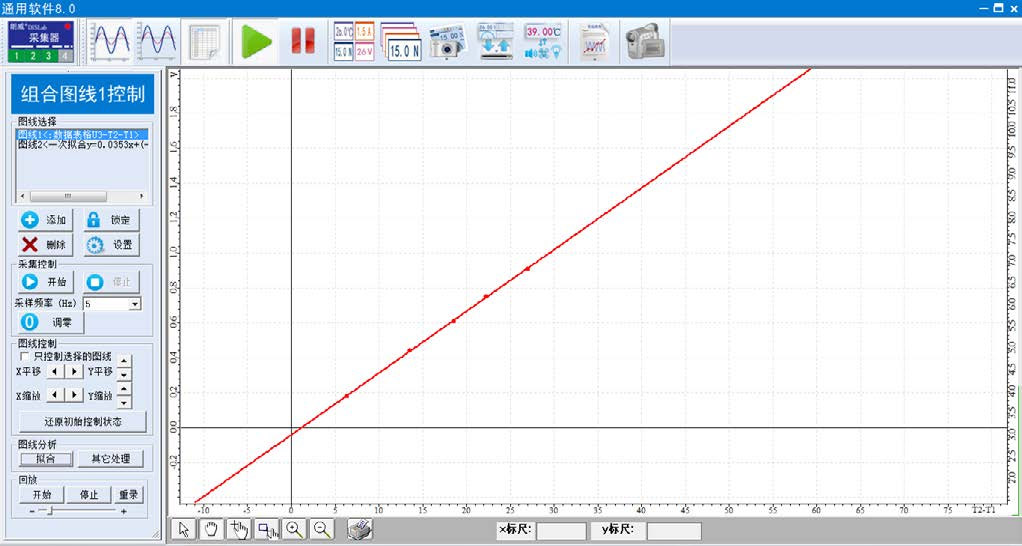

 3   自定义公式:“Δt = T2T1”;单击“绘图”,设置 x 轴为温差 Δty 轴为 U3,系统自动绘制出“U3 – Δt”图线。对选择有效区域后对数据点进行“一次拟合”,通过拟合曲线及数据点的排布可推测温度差与半导体温差发电片产生的电动势之间的关系(图 59 – 4)。

图 59 – 4 通用软件 电动势与温差间的关系实验曲线

视频地址http://llongwill.qybee.com/lecture/14470
