实验五十七 伏安法测金属丝的电阻率

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、电阻箱、多功能学生电源(LW-Q708)、待测金属丝、计算机等。

实验装置

如图 57 – 1 所示。

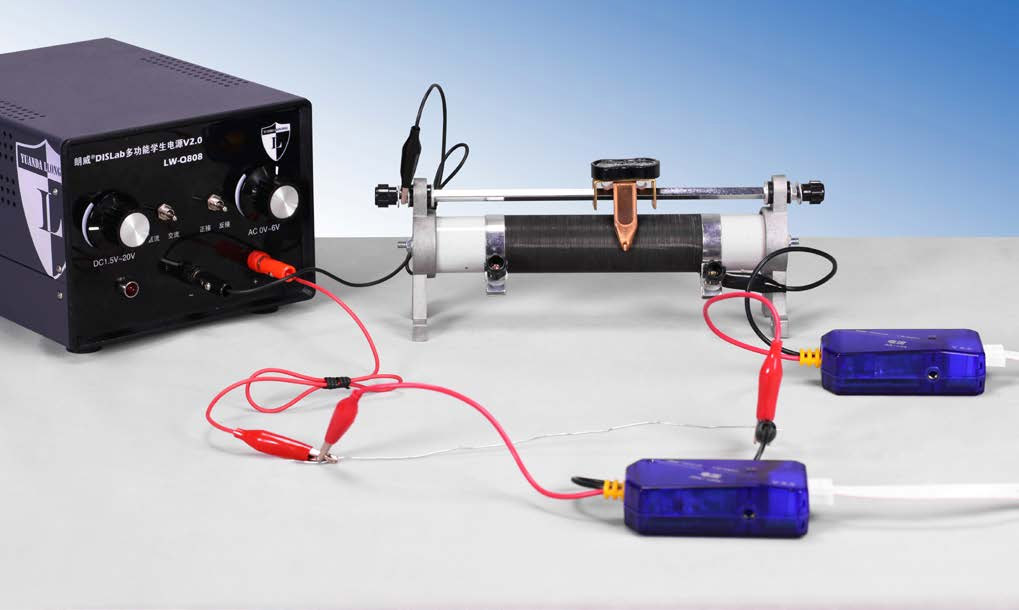

图 57 – 1 测量金属丝的电阻率实验装置示意图

实验操作(通用软件)

 1   用米尺和千分尺测量金属丝的长度 L 和横截面直径 d;(本次实验 d = 0.00035 m,L = 1.256 m);

 2   用实验六十三的方法,测出几组电流、电压值,设置“常量 d、常量 L”,并录入测量值;

 3   选择“伏安法测金属丝的电阻率”公式,确定所需要的变量,得到计算结果(图 57 – 2):本次实验所测金属丝的电阻率为 9.2×10−7 欧·米;

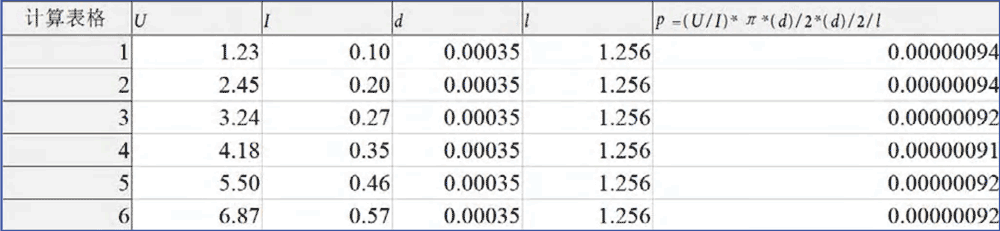

图 57 – 2 通用软件 金属丝电阻率测量实验结果

 4   将金属丝更换成待测电阻,为测量未知电阻实验,实验结果见图 57 – 3。

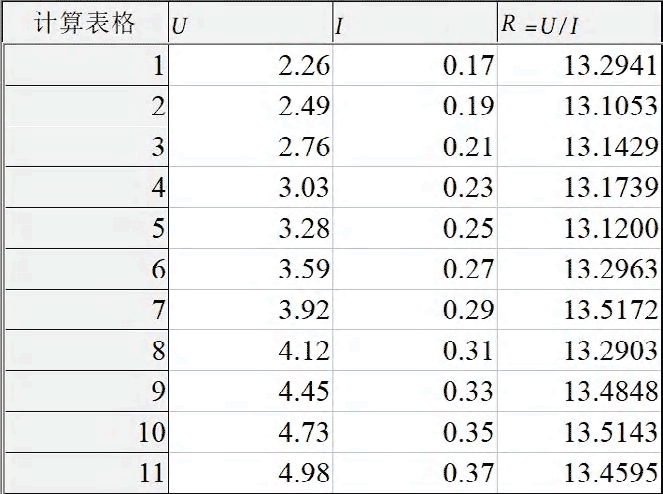

图 57 – 3 通用软件 伏安法测电阻实验结果

视频地址http://llongwill.qybee.com/lecture/11404
