实验五十六 验证欧姆定律

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、电阻箱、多功能学生电源(LW-Q708)、滑动变阻器、计算机等。

实验装置

如图 56 – 1、图 56 – 2 所示。

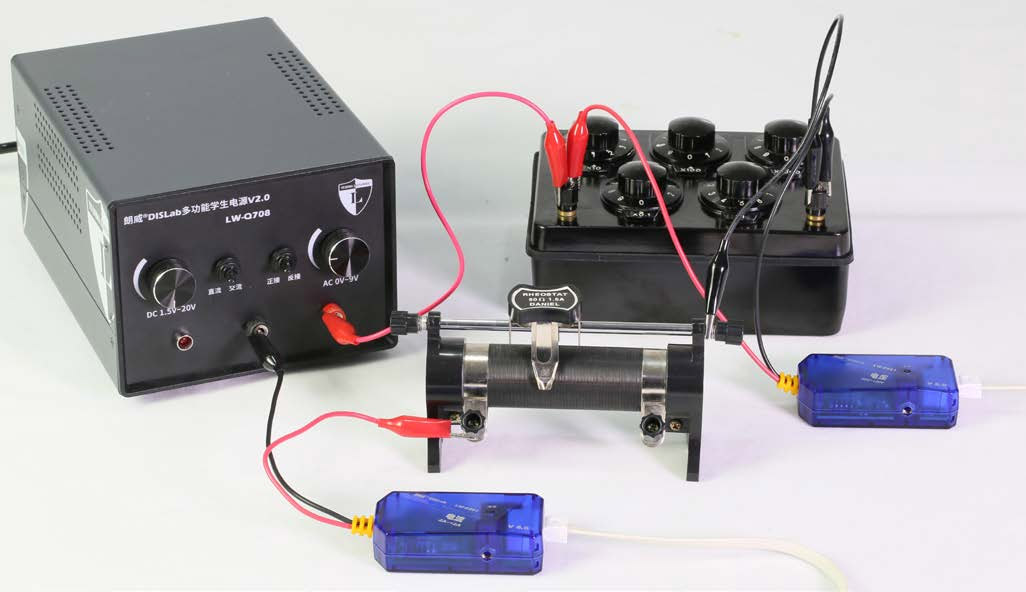

图 56 – 1 欧姆定律实验装置

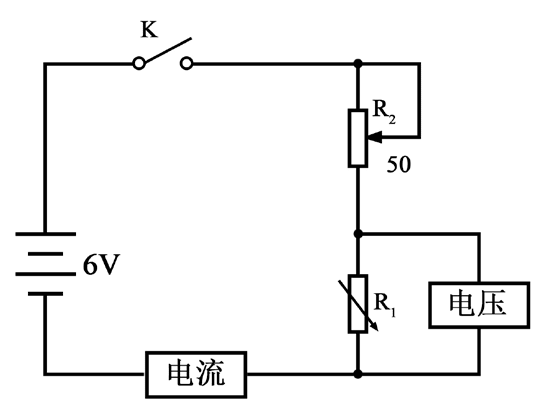

图 56 – 2 实验原理图

实验操作(通用软件)

 1   根据实验装置图安装实验器材(图 56 – 1);

 2   打开通用软件,对传感器调零,单击“计算表格”,闭合电源开关。调节滑动变阻器阻值,记录测量数据;

 3   单击“绘图”,绘制“UI”关系图线,选取“线性拟合”,得出一条与数据点重合且过原点的拟合图线(图 56 – 3),说明:电阻不变时,电流与电压系正比关系;

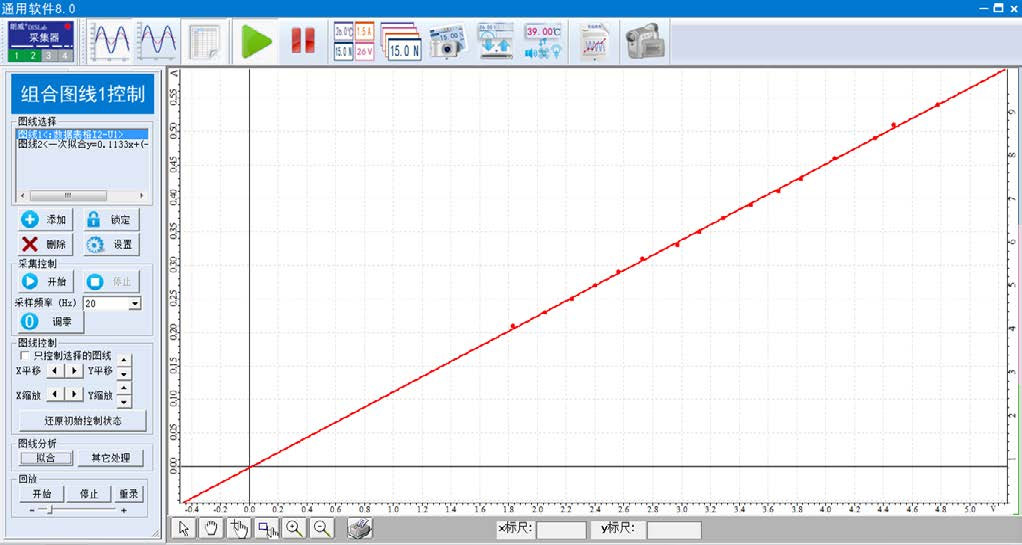

图 56 – 3 通用软件 电压与电流关系实验曲线

 4   保持路端电压不变,改变电阻箱 R1 的阻值,记录相应的电流值;

 5   单击“绘图”,绘制“IR”关系图线,选择“反比拟合”,得出一条与数据点重合的拟合图线(图 56 – 4),说明:在电压不变的条件下,电流与电阻成反比关系。

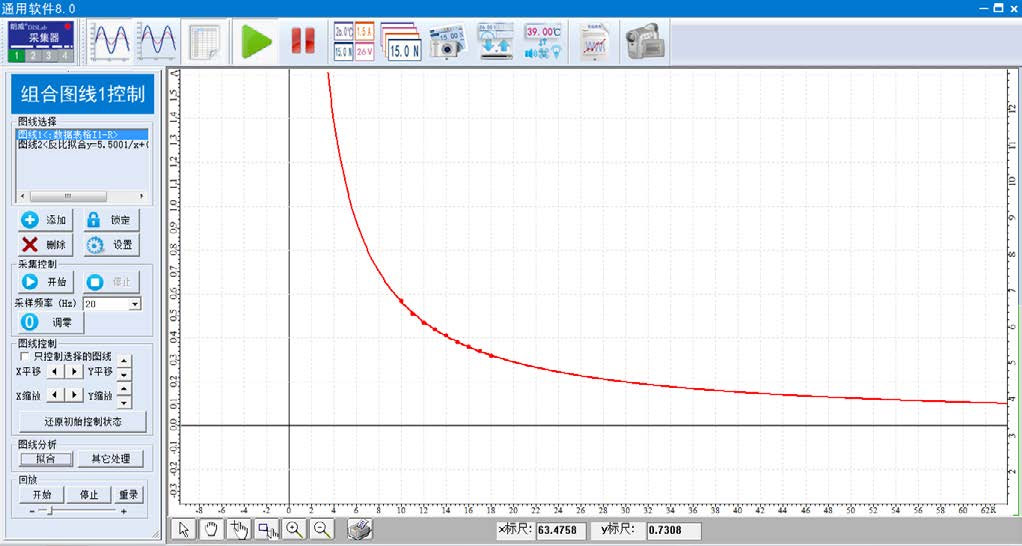

图 56 – 4 通用软件 电流与电阻关系实验曲线

视频地址http://llongwill.qybee.com/lecture/11420

文件下载(已下载 20 次)
