实验五十三 测电池的电动势和内阻

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、多功能学生电源(LW-Q708)、干电池组、滑动变阻器、电学实验板 EXB-06、EXB-05(LW-6337)、计算机。

有两种方法可以完成,一种是伏安法(图 53 – 1),一种是补偿法(图53 – 2)。

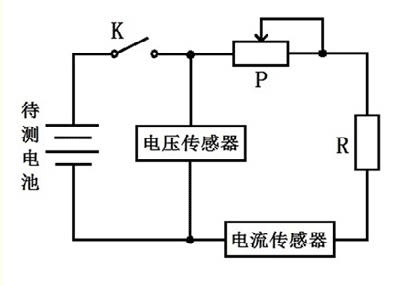

图 53 – 1 伏安法原理图

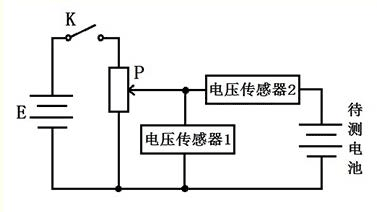

图 53 – 2 补偿法原理图

实验装置

如图 53 – 3、图 53 – 4 所示。

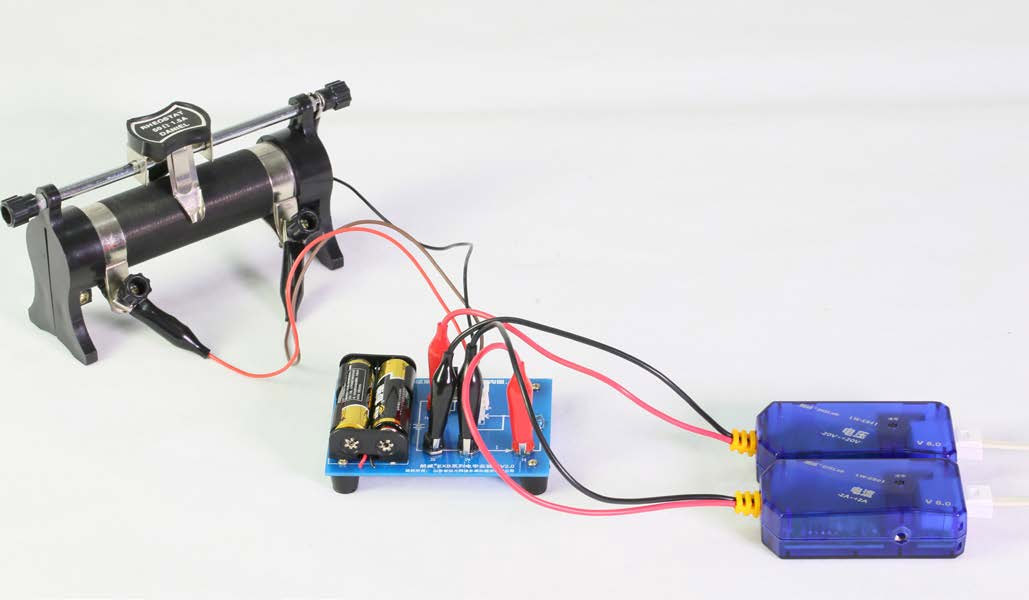

图 53 – 3 伏安法实验装置

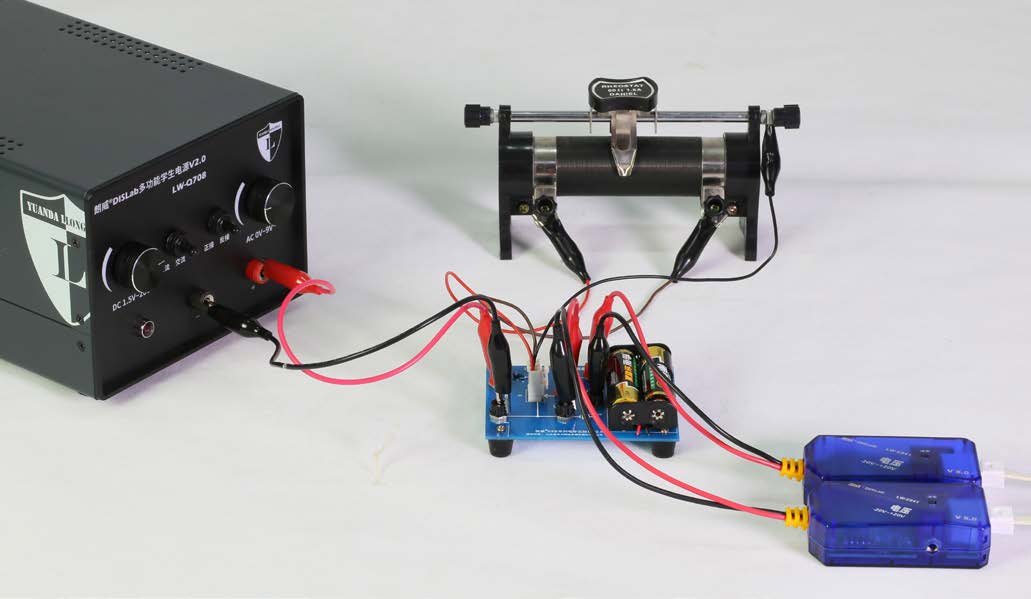

图 53 – 4 补偿法实验装置

实验操作(通用软件)

 1   根据实验原理图(图 53 – 1、图 53 – 2)将电学传感器与相应电学实验板相连;

 2   打开通用软件,单击“计算表格”,未闭合电源开关时对传感器进行调零,闭合开关,移动滑动变阻器的滑片,使其阻值逐渐减小,单击“手动”,记录测量的电压、电流值,如图 53 – 5 所示;

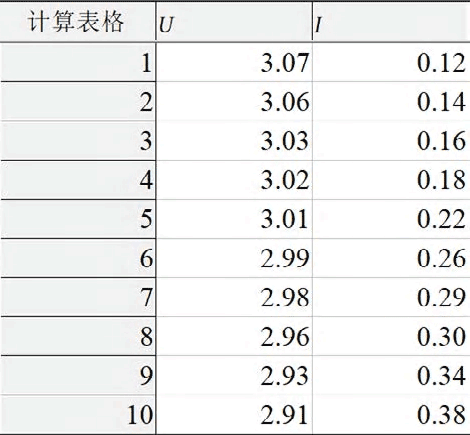

图 53 – 5 通用软件 实验数据

 3   单击“绘图”,设 x 轴为“I”,y 轴为“U”,获得测量数据点;

 4   选取“线性拟合”,获得一条拟合图线(图 53 – 6)。该拟合图线的直线方程:y =(− 1.4693x)+ 2.7894,得:E = 2.79 V,r = 1.47 Ω;

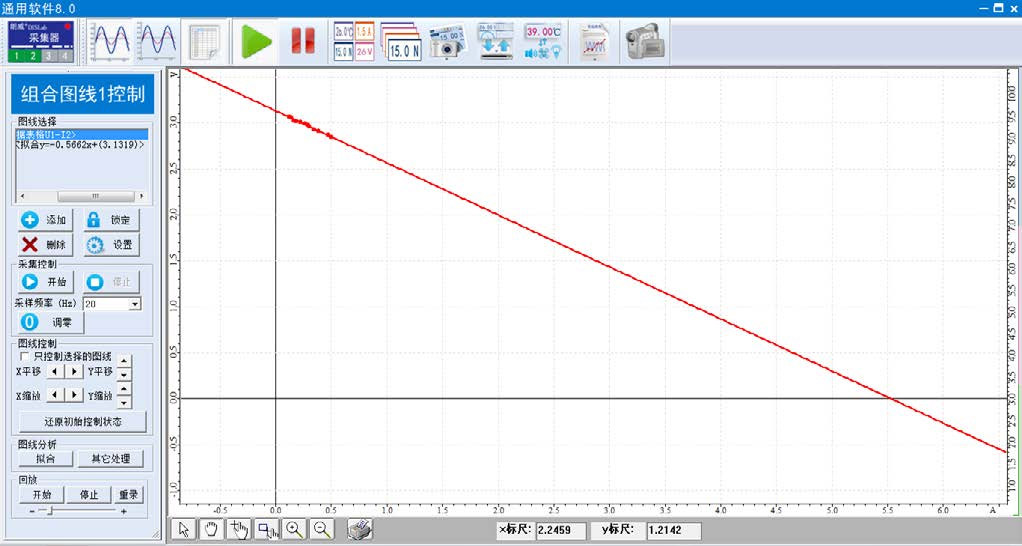

图 53 – 6 通用软件 伏安法测量电池电动势和内阻实验曲线

 5   按电器原理图,连接补偿法测电源电动势实验装置;

 6   调节实验板 W1,使 U 读数为零(图 53 – 7),表明它两端的电压相等,且电流为零。因此,端电压 U 的读数即为电池的电动势。

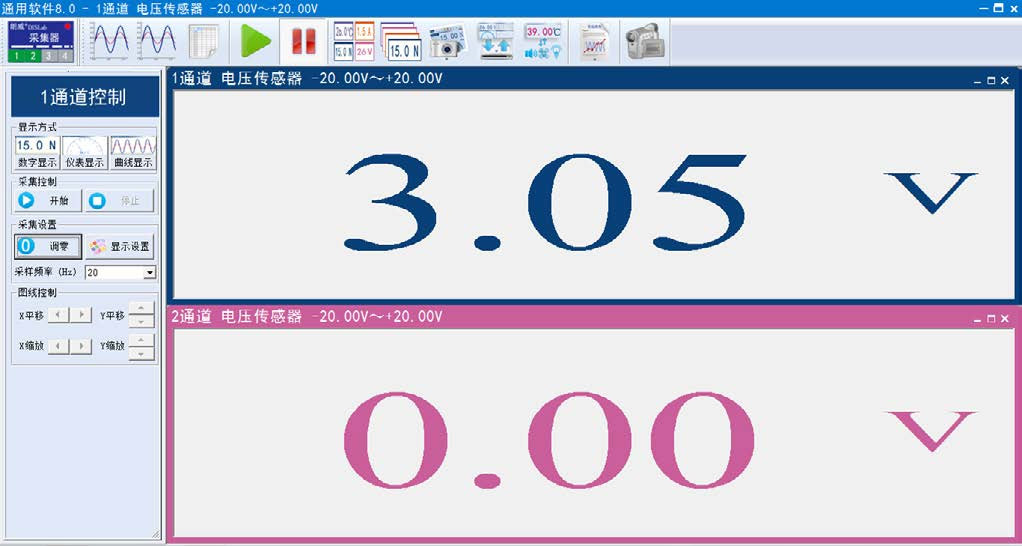

图 53 – 7 通用软件 补偿法测电池电动势实验结果

视频地址http://llongwill.qybee.com/lecture/6507
