实验五十二 小灯泡的电压电流曲线描绘

实验器材

朗威电流传感器(LW-E801)、电压传感器(LW-E841)、电学实验板 EXB-19(LW-6337)、多功能学生电源(LW-Q708)、计算机。

实验装置

如图 52 – 1、52 – 2 所示。

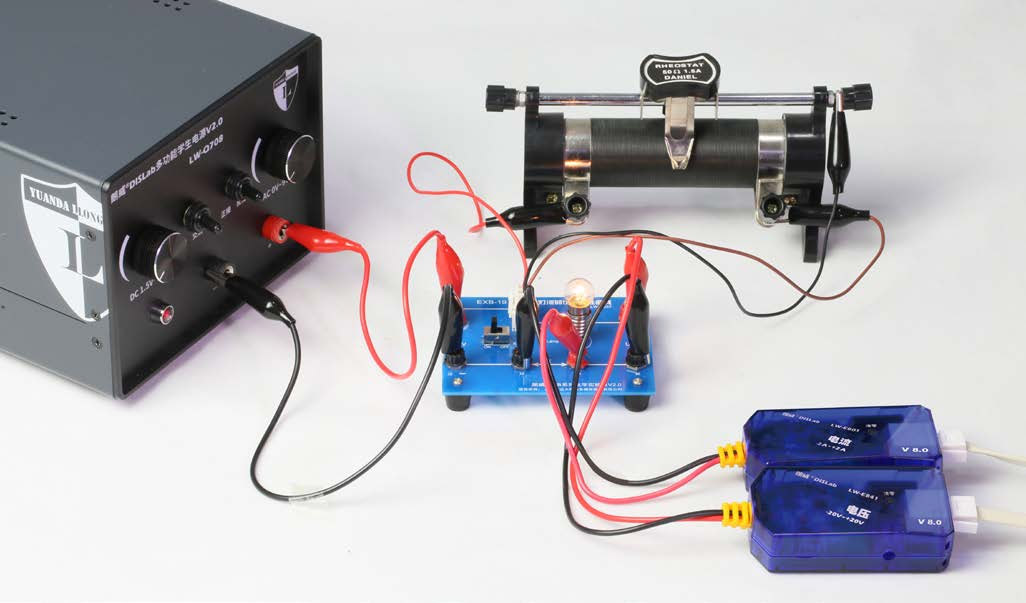

图 52 – 1 研究小灯泡电压电流曲线描绘实验装置

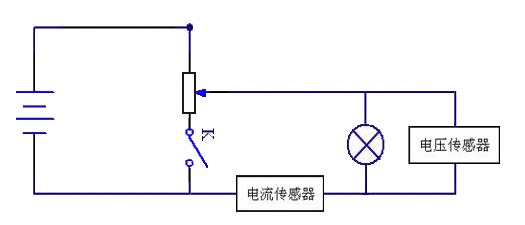

图 52 – 2 电路原理图

实验操作(专用软件)

1.根据原理图(图 52 – 2)将电学传感器与相应电学实验板相连;

2.进入专用软件“小灯泡 UI 图线描述”实验;

3.闭合实验电路中,单击“记录数据”,调节滑动变阻器阻值,记录实验数据(图 52 – 3);

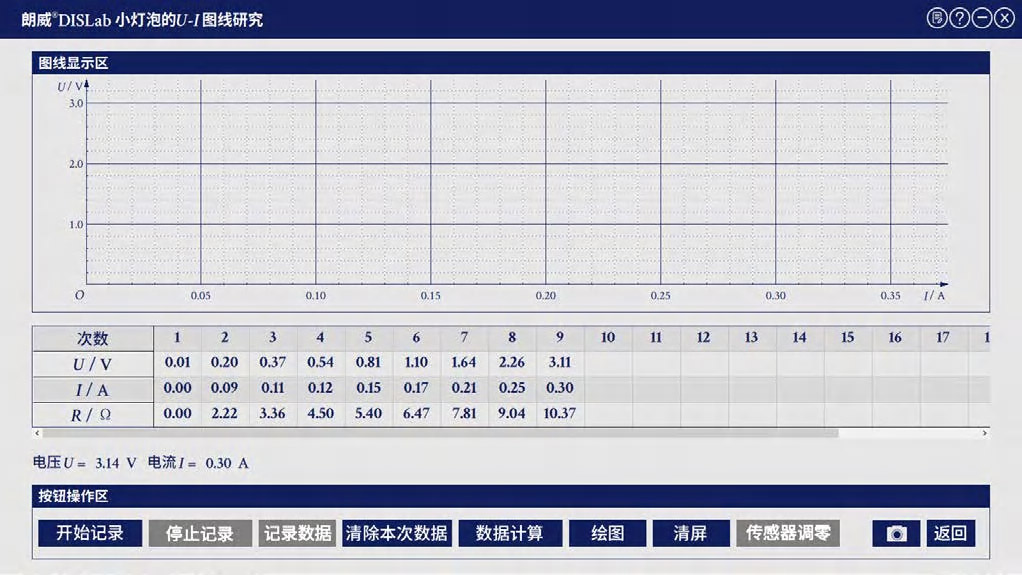

图 52 – 3 专用软件 实验数据

4.单击“绘图”,得出“电压 – 电流”关系图线(图 52 – 4)。

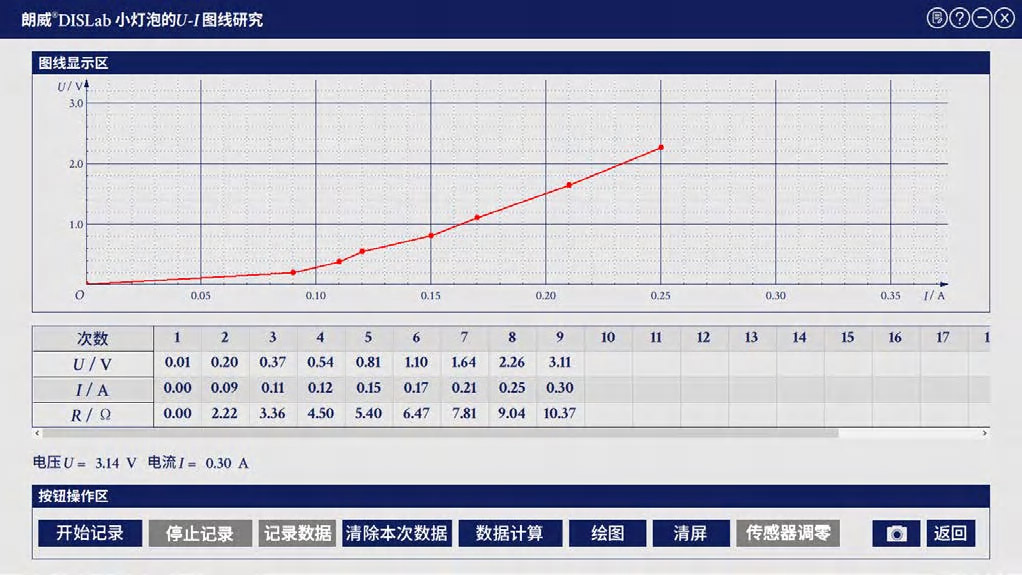

图 52 – 4 专用软件 电压电流特性曲线实验结果

实验操作(通用软件)

 1   单击“计算表格”,采用分压法进行实验,调节滑动变阻器的阻值,记录对应电压和电流值;

 2   单击“公式”,调用“伏安法测电阻”公式,得知所测灯丝的电阻值随电流的增大而增大,保存实验数据;

 3   单击“绘图”,选择 x 轴为“I2”,y 轴为“U1”,得到小灯泡伏安特性曲线(图 52 – 5);

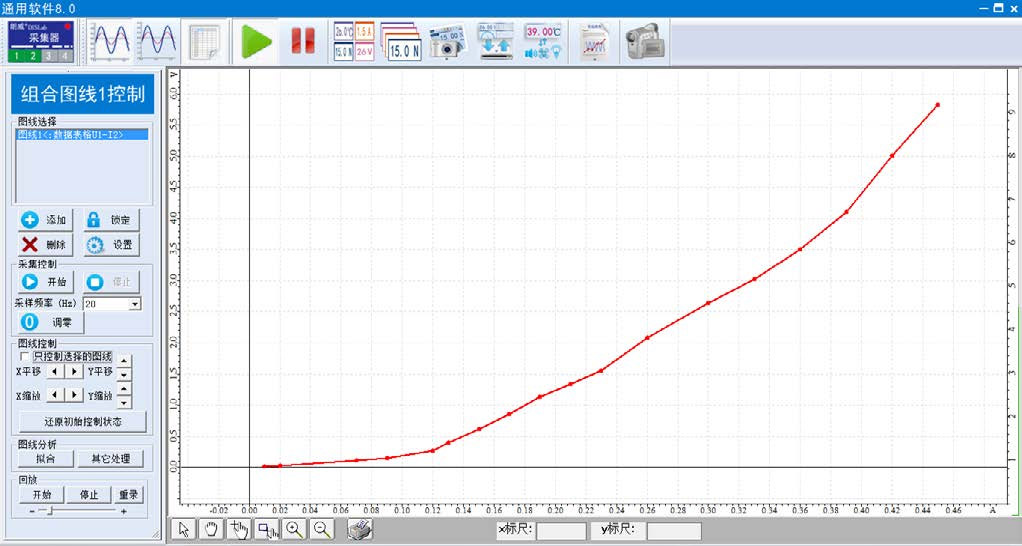

图 52 – 5 通用软件 分压法电压电流特性曲线

 4   采用限流法进行实验,将实验板的开关 K 断开,重复上述步骤,获得另一条小灯泡伏安特性曲线(图 52 – 6);

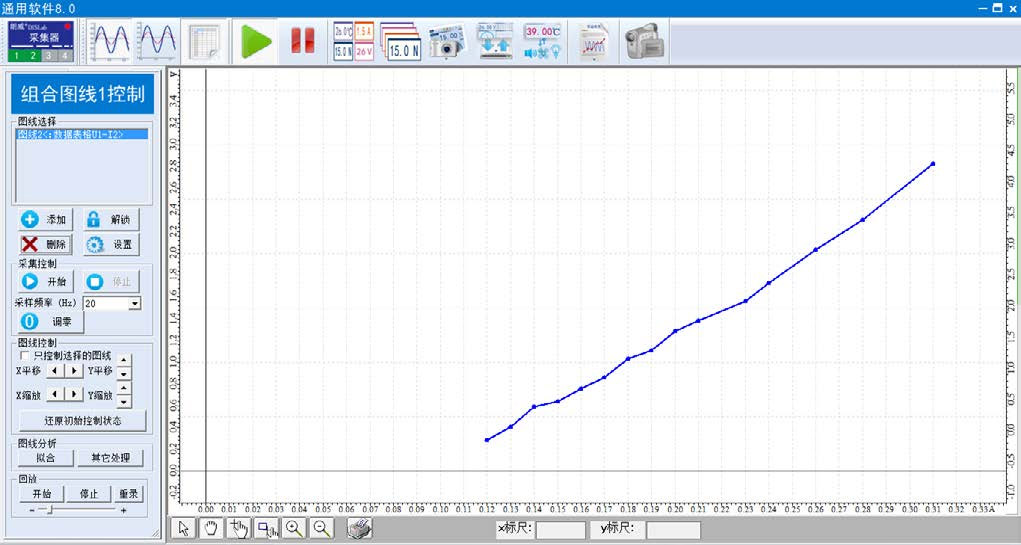

图 52 – 6 通用软件 限流法电压电流特性曲线

 5   单击“计算表格”,调用分压法实验数据,同时显示分压法和限流法两条伏安特性曲线(图 52 – 7);

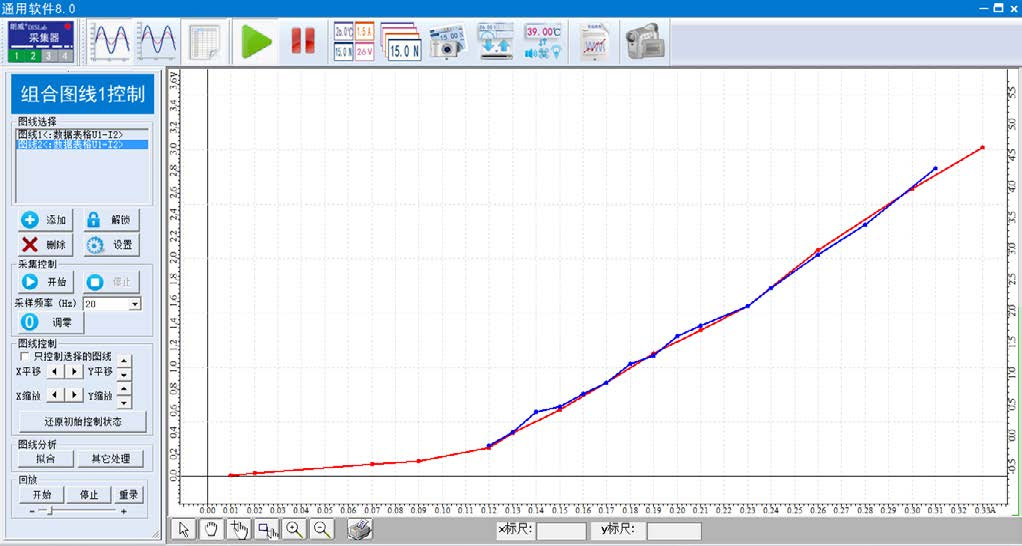

图 52 – 7 通用软件 两实验方法比较的实验曲线

 6   对两种实验方法进行分析比较。
