实验四十七 描绘声振动图像

实验器材

朗威声波 / 声级传感器（LW-Y806）、音频信号发生器（LW-Q709）、系列音叉、计算机。

实验装置

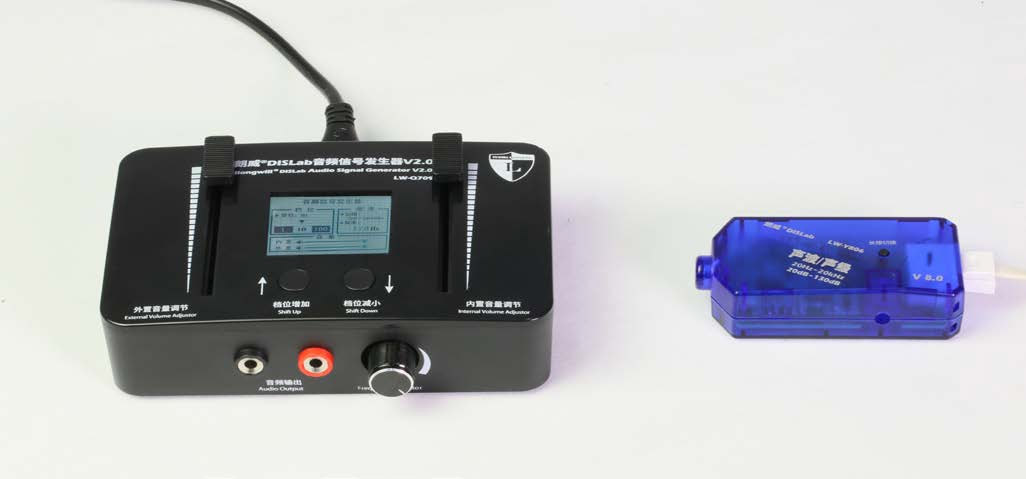

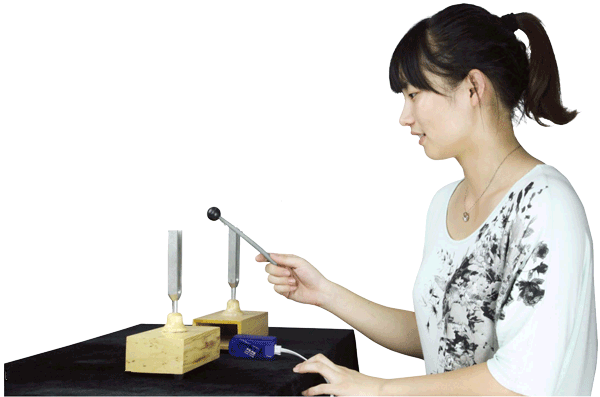

如图 47 – 1、47 – 2。

实验操作（专用软件）

 1   进入专用软件 “声振动图像”实验；

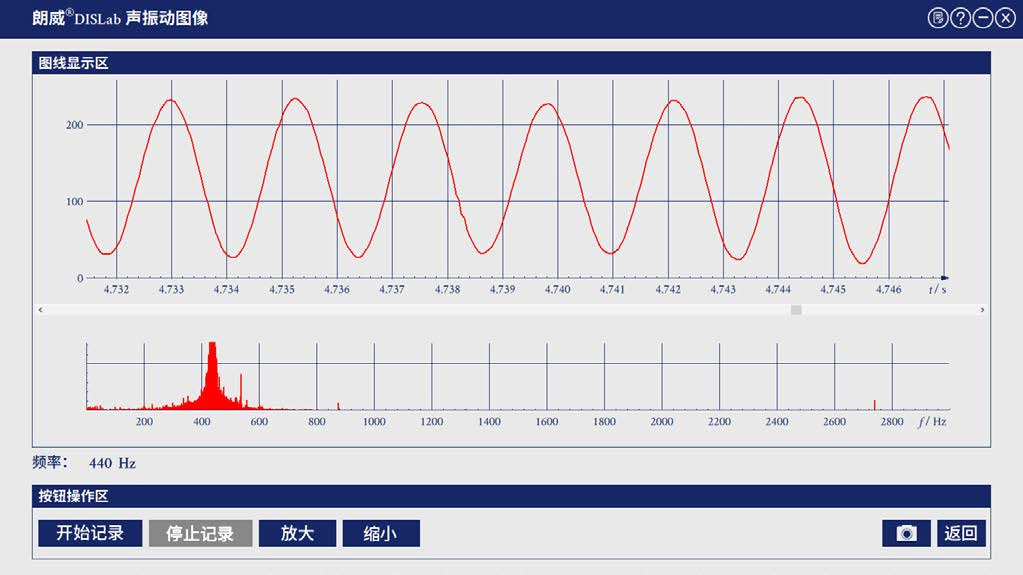

 2   单击“开始记录”，敲击音叉，得到声振动图像（图 47 – 3）；

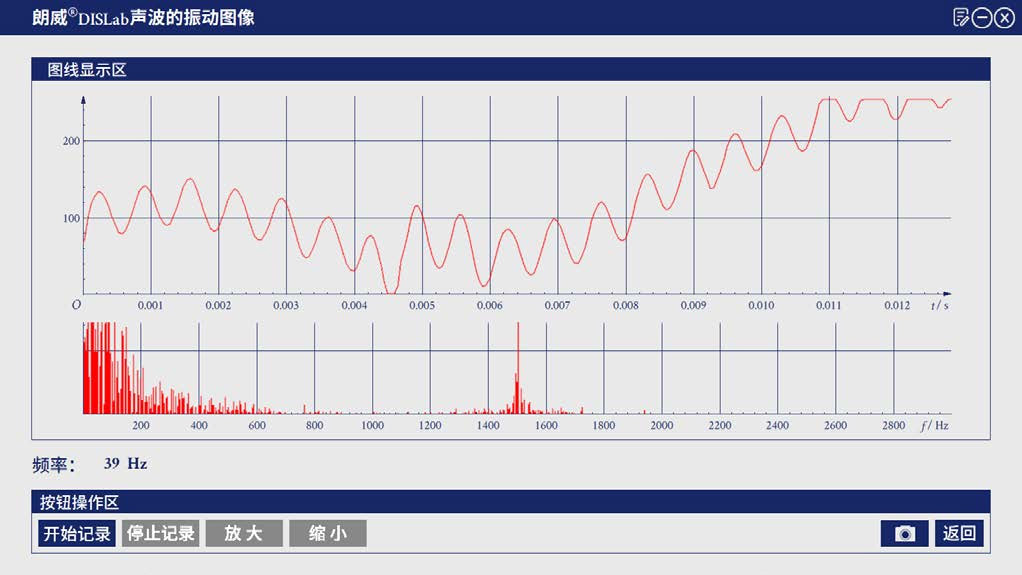

 3   比较敲击音叉得到的声振动图像与人声振动（口哨）图像，如图 47 – 4 所示；

 4   单击“停止记录”，可通过“缩小”或“放大”，对图像进行调整。

实验操作（通用软件）

 1   打开通用软件，调整通道控制为示波显示或添加组合曲线，将声波 / 声级传感器移近声源，即可观察到声源的波形；

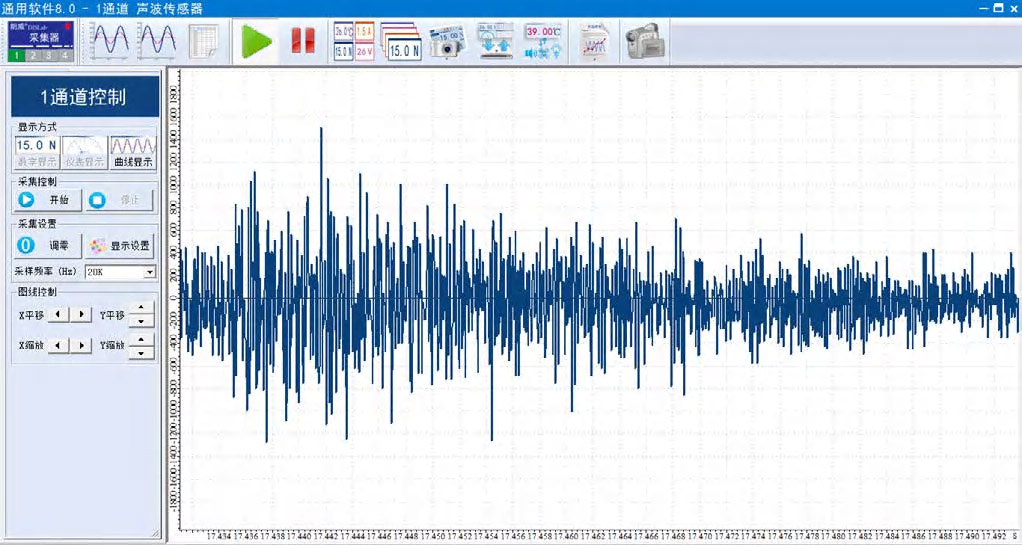

 2   用铁钉划玻璃或敲铁块，观察噪声声波波形（图 47 – 5）；

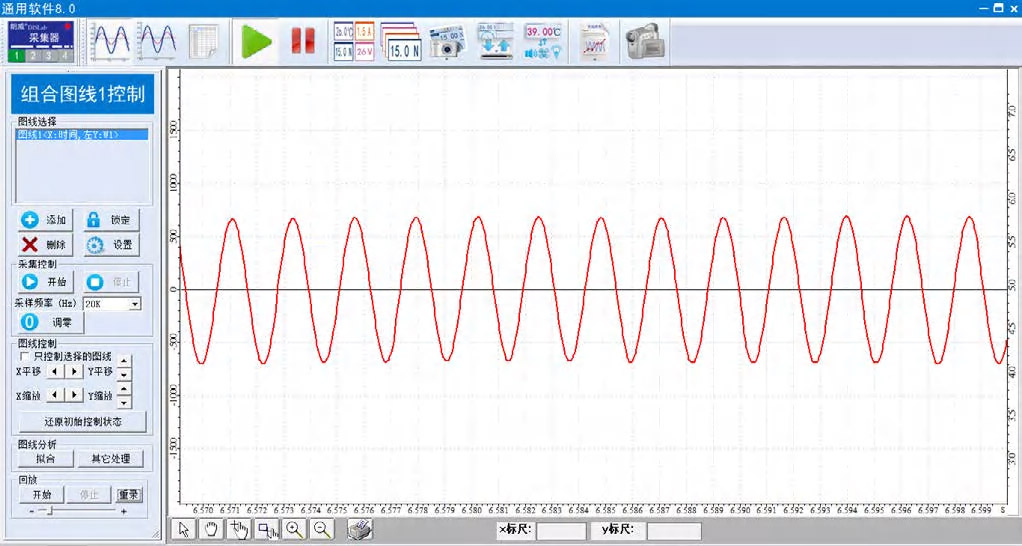

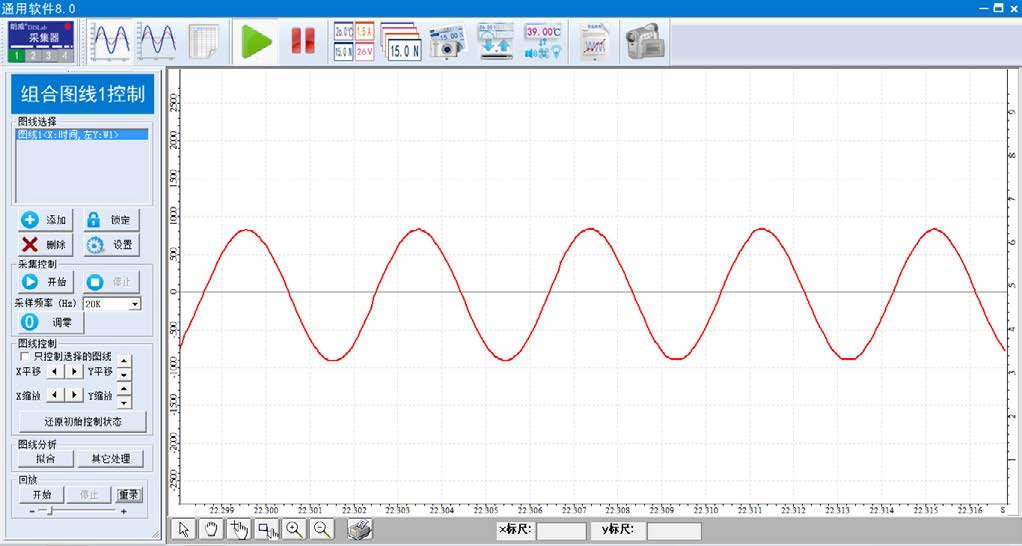

 3   用不同音调的音叉，在声波 / 声级传感器附近敲击，或调节音频信号发生器的发生频率，观察不同音调声源的波形图线（图 47 – 6 和图 47 – 7）。

视频地址：http://llongwill.qybee.com/lecture/14199。
