实验四十三 热传导研究

实验器材

朗威温度传感器×3(LW-T803)、热传导实验器(LW-XQ782)、铁架台、酒精灯、计算机。

实验装置

热传导研究既可以通过图 43 – 1 所示装置研究不同材料的导热能力,也可以采用图 43 – 2 方式,研究热传导的方向。

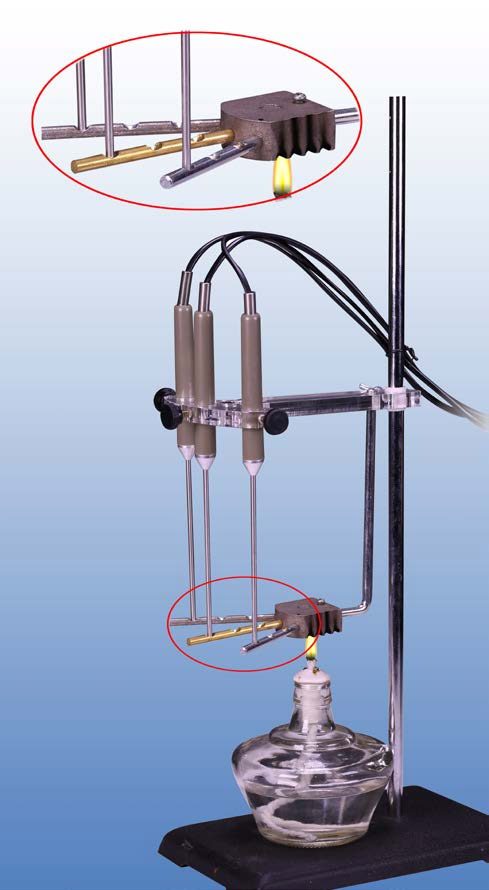

图 43 – 1 不同金属导热装置

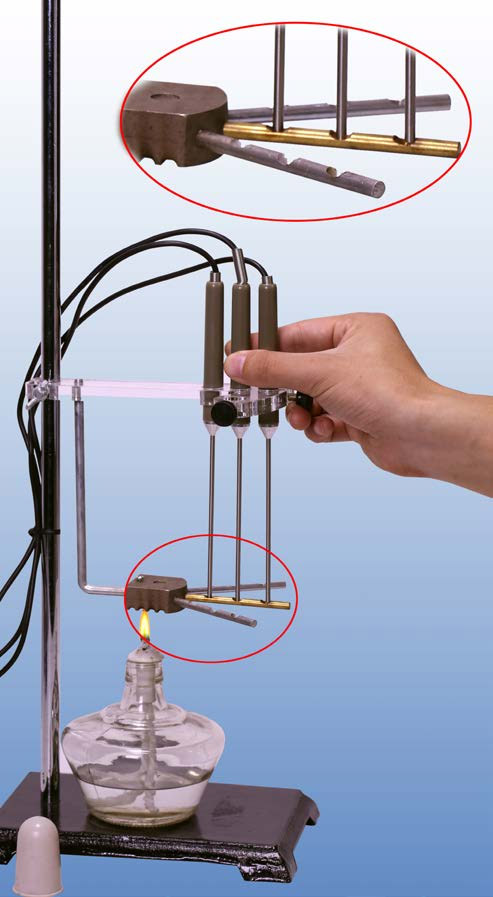

图 43 – 2 金属热传导方向研究装置

实验操作(通用软件)

 1   进入通用实验界面;

 2   单击“绘图”,添加三条“时间 - 温度”关系图线,设定 x 轴为时间“t”,y 轴为温度“T”;

 3   在“计算表格”内,设定时间间隔为 5 s,开始记录;

 4   点燃酒精灯,加热热传导实验器约两分钟后,“结束”记录,得到多组实验数据(图 43 – 3);

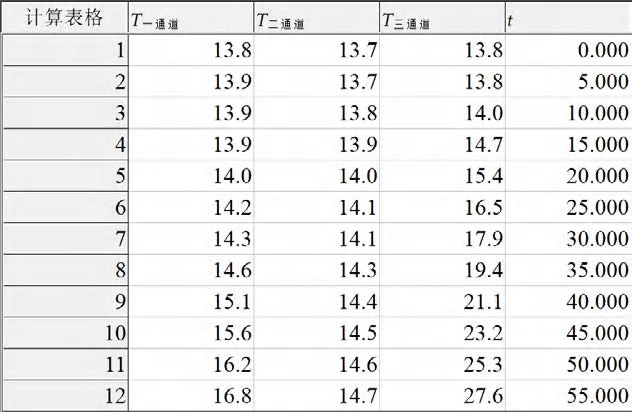

图 43 – 3 通用软件 热传导实验数据

 5   将得到有三条自上而下分别是黄铜、铝、铁的温度变化图线(图 43 – 4),可看出三种金属热传导性能有明显差异;

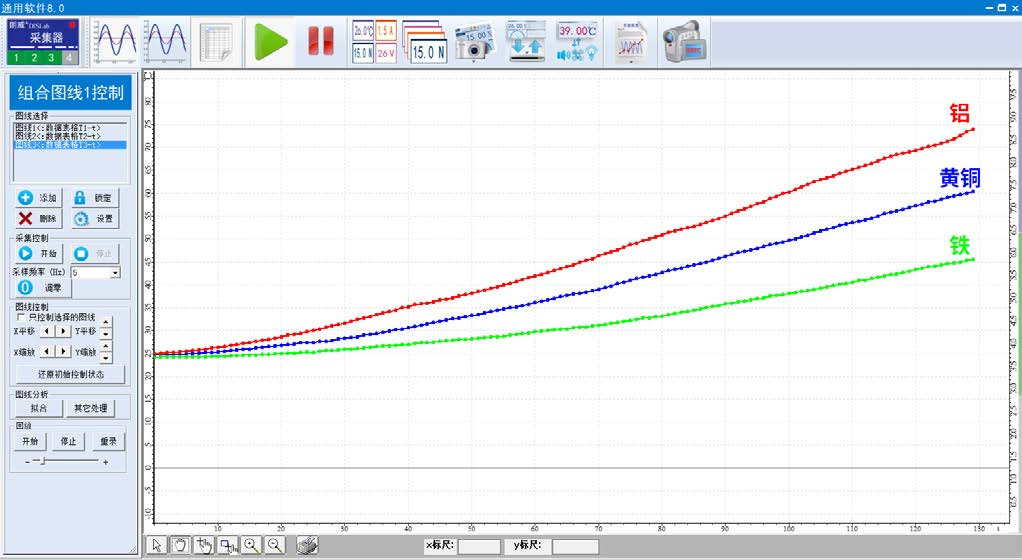

图 43 – 4 通用软件 热传导实验曲线

 6   将实验装置改为图 43 – 2 所示,重复实验操作,可研究金属热传导方向。

视频地址http://llongwill.qybee.com/lecture/14198
