实验三十六拓展 使用无线向心力实验器进行向心力研究

实验器材

朗威无线向心力实验器(LW-Q711)、计算机。

实验装置

如图 36 – 14。

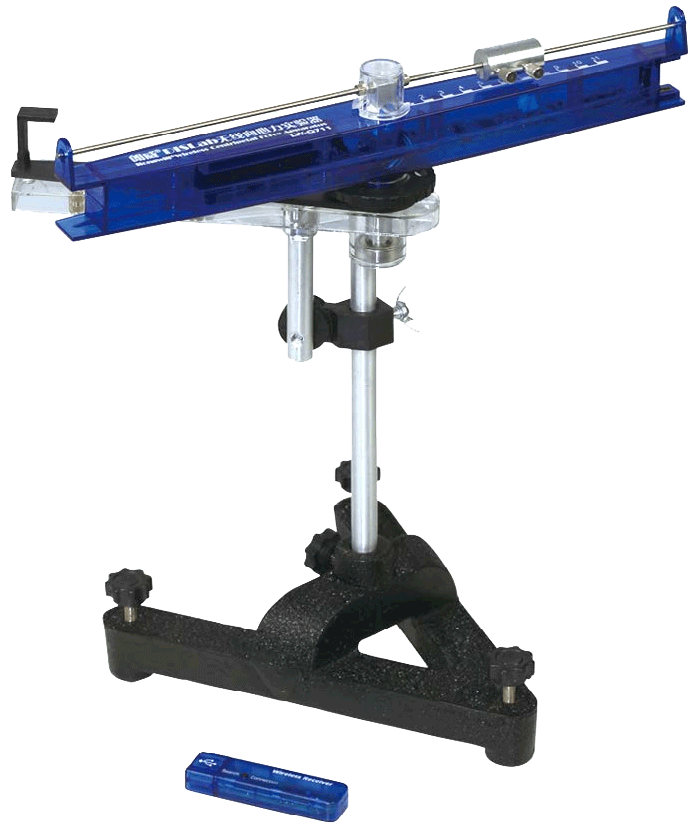

图 36 – 14 水平方向向心力研究装置

实验操作(专用软件)

A、水平方向向心力研究

 1   将无线接收器接入计算机,进入专用软件“无线向心力研究”实验;

 2   将实验器悬臂调成水平,将实验时的砝码质量和运动半径输入表格(本实验中所用砝码质量为 0.012 kg,0.02 kg,0.03 kg);

 3   实验过程及软件操作同实验三十六,实验界面见图 36 – 15、36 – 16、36 – 17。

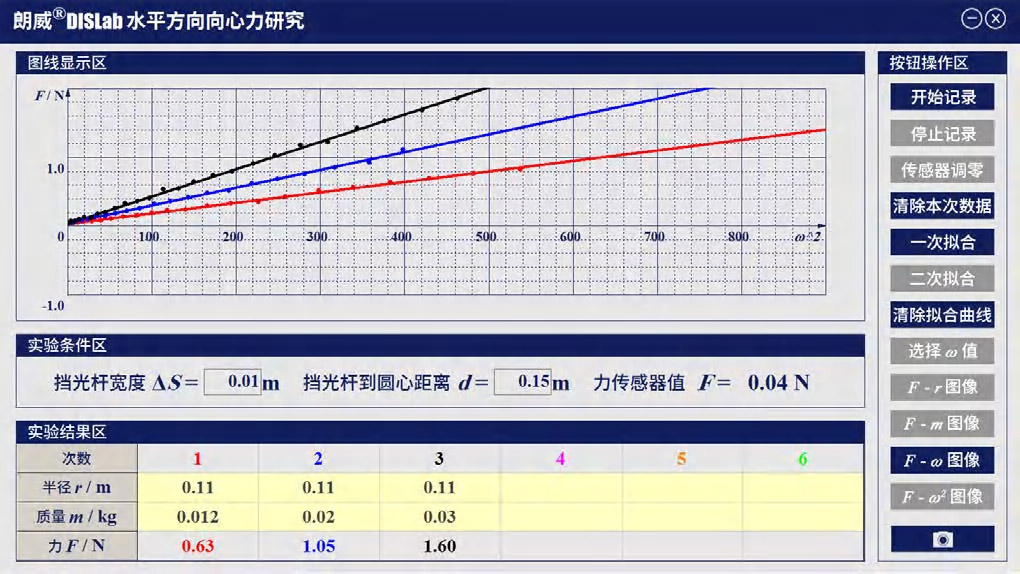

图 36 - 15 Fω2 的一次拟合图像

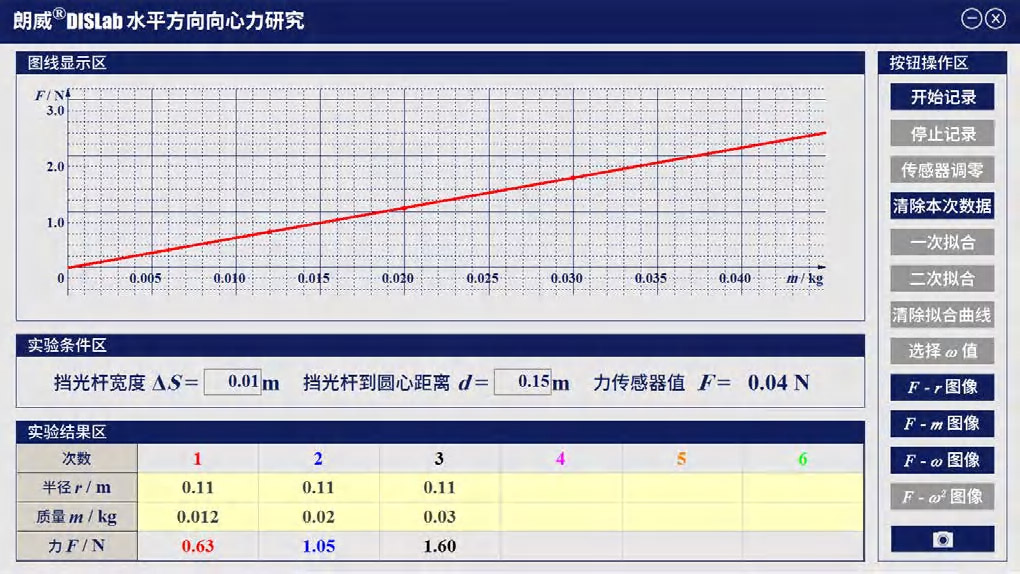

图 36 – 16 Fm 图像

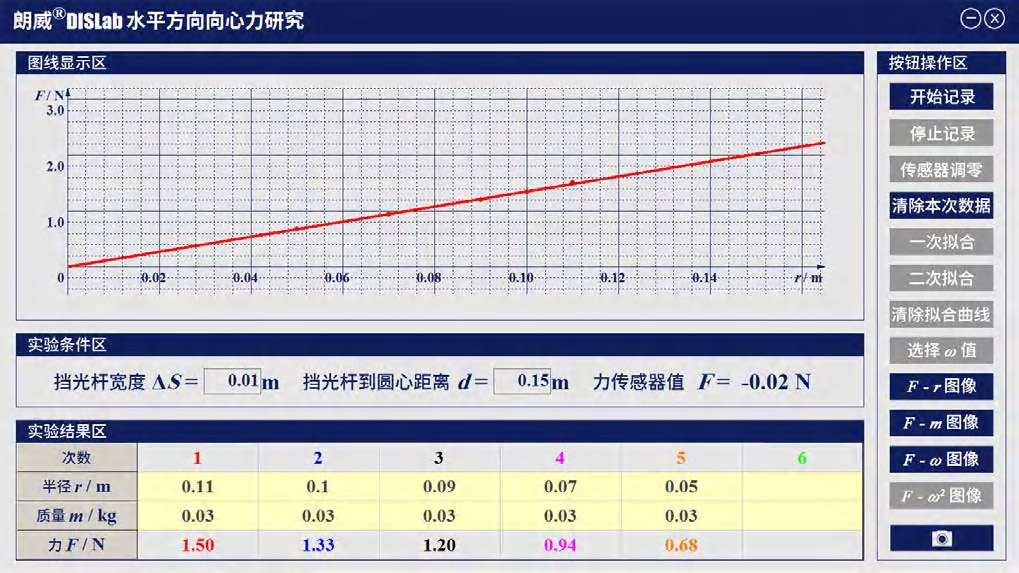

图 36 – 17 Fr 图像

B、竖直方向向心力与时间的关系

调整悬臂处于竖直状态(图 36 – 18),并在该状态下对传感器“调零”。单击“Ft 图像”,拨动旋臂使之做圆周运动,软件坐标系内将显示 Ft 曲线。通过对曲线分析得知,力的变化是周期性的,随着时间的推移转速减小,周期增大(图 36 – 19)。

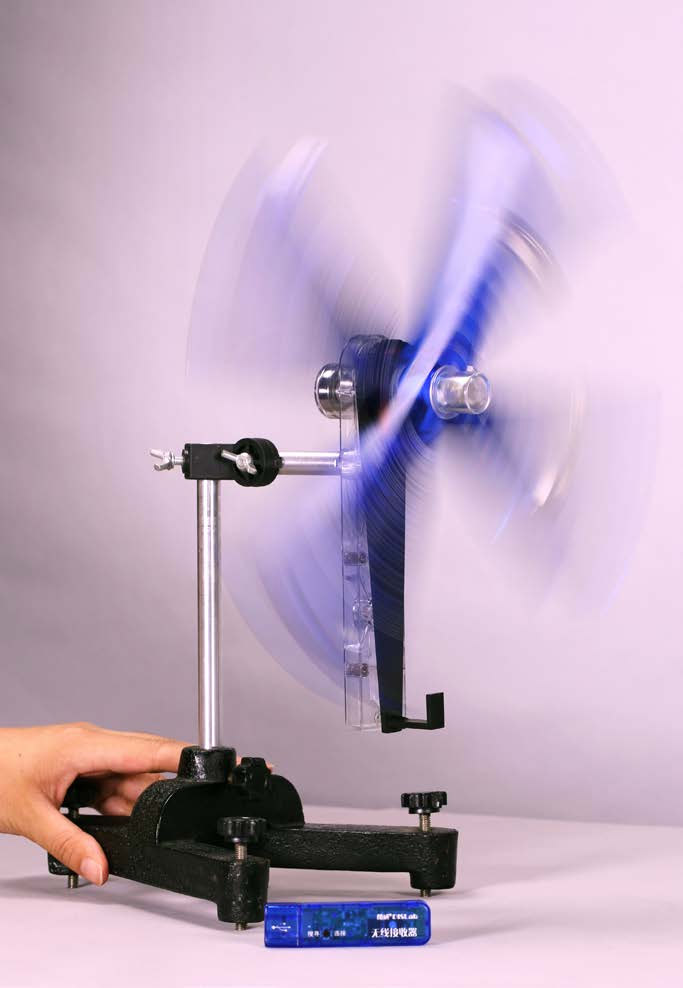

图 36 – 18 竖直方向向心力研究装置

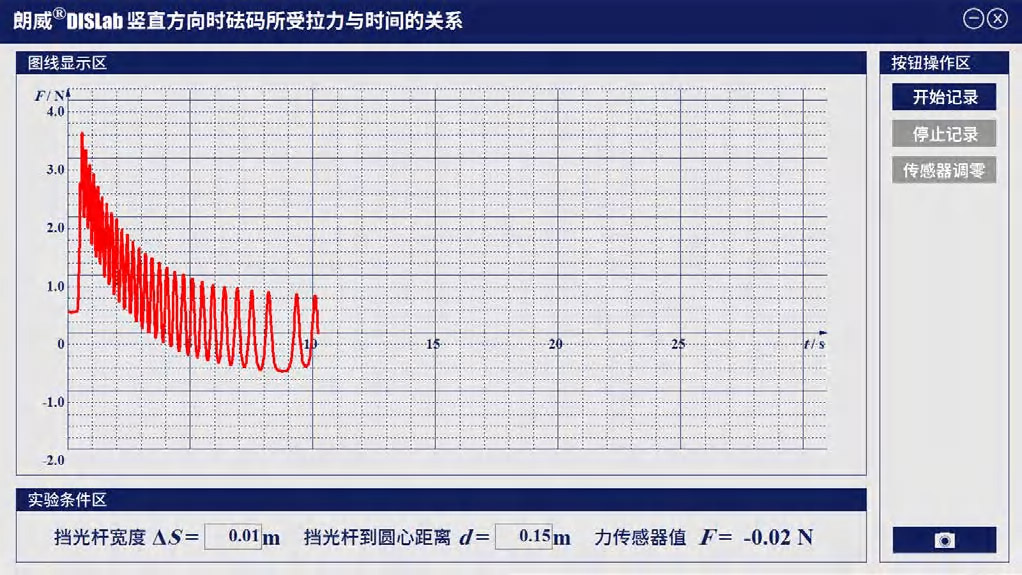

图 36 – 19 专用软件 竖直方向向心力研究实验曲线

视频地址http://llongwill.qybee.com/lecture/14186
