实验三十五 验证胡克定律

实验器材

朗威力传感器(LW-F801)、旋转运动传感器(LW-F881)、弹簧组、塑料尺、计算机等。

实验装置

如图 35 – 1,图 35 – 2。

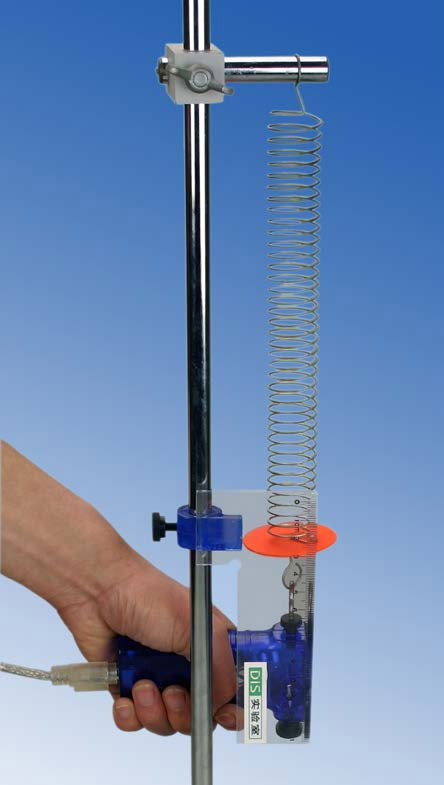

图 35 – 1 实验装置验证胡克定律

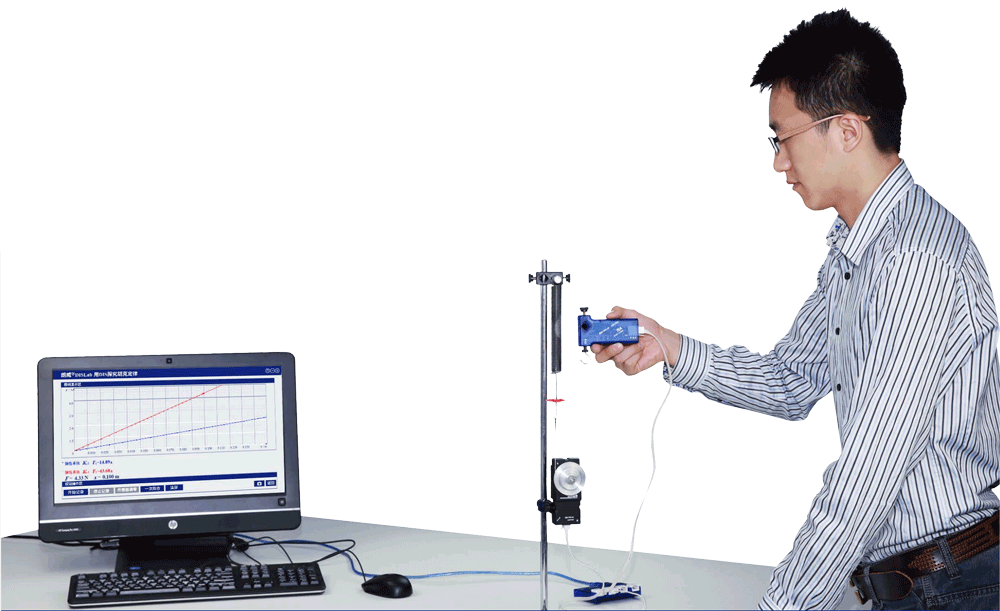

35 – 2 力与旋转运动传感器组合装置

实验操作(通用软件)

 1   对传感器调零,按图 35 – 1 方法手持力传感器;

 2   向下拉力传感器,透过塑料尺观察彩色圆片的位置,每拉动 0.01 m,手动记录一次数据;

 3   单击“计算表格”增加变量:弹簧伸长长度“s”,输入对应的值,设置自由表达式“k = F / s”,得到实验数据,通过“求平均”得到各列的平均值;

 4   单击“绘图”选择 x 轴为“s”,y 轴为“F”,得到数据(图35 – 3);

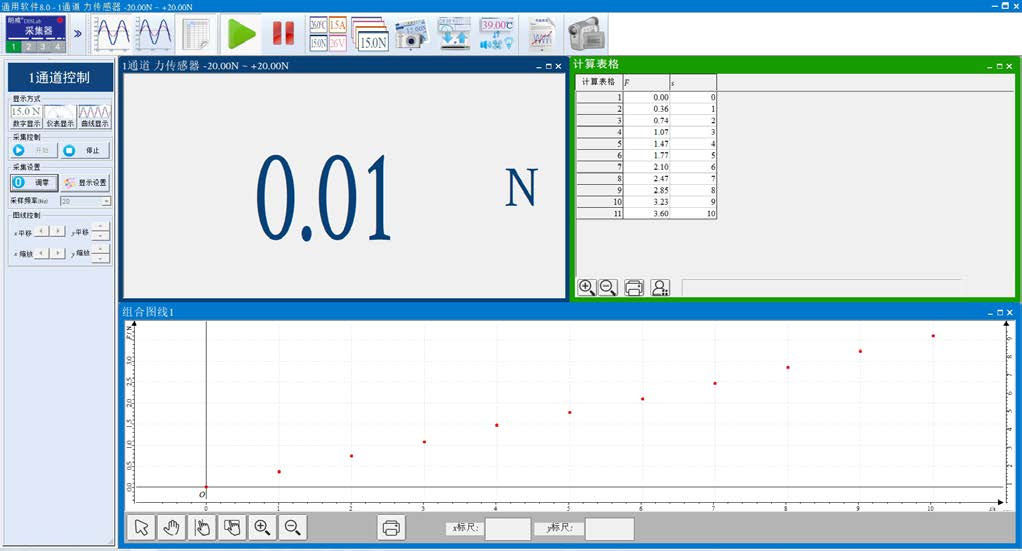

图 35 – 3 通用软件 胡克定律实验结果

 5   单击“拟合”选取“线性拟合”,发现拟合线与数据点基本重合(图35 – 4)且通过原点,推断出弹力的大小与弹簧伸长距离成正比关系;

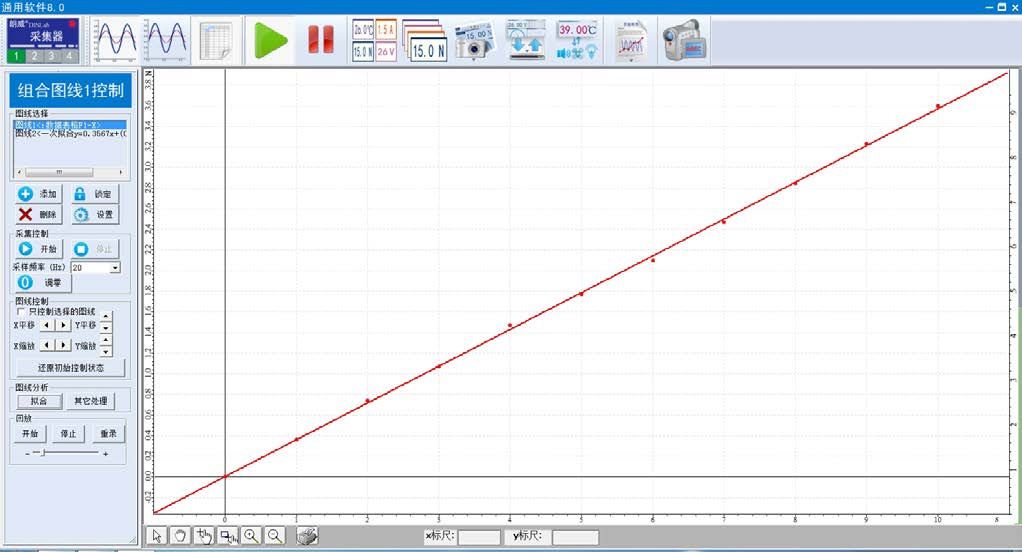

图 35 – 4 通用软件 胡克定律线性拟合实验曲线

 6   旋转运动传感器与力传感器配合使用(图 35 – 2),通过旋转运动传感器的转动角度转换成拉动弹簧的距离,得到“Fs”图线,更换弹簧,得到另一图线。

视频地址http://llongwill.qybee.com/lecture/10794

文件下载(已下载 31 次)
