实验三十三 斜面上力的分解

实验器材

朗威斜面上力的分解实验器(LW-Q721)、计算机。

实验装置

如图 33 – 1。

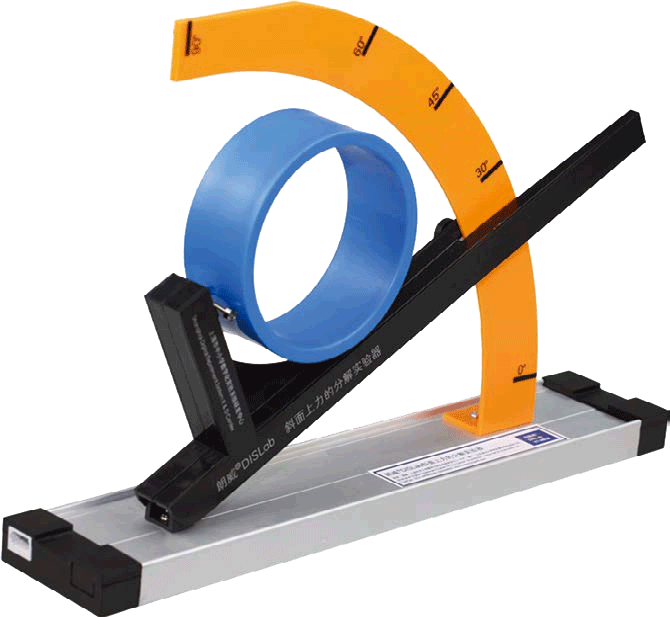

图 33 – 1 斜面力的分解实验装置

实验操作(专用软件)

 1   进入专用软件“斜面上力的分解”实验;

 2   调节斜面上力的分解实验器旋臂标尺 60° 位置,对传感器“调零”;将环型物块放在 L 型旋臂内置的力传感器测量端上,单击“数据分析”,得到此时物块在两个方向的分力及合力(图33 – 2);

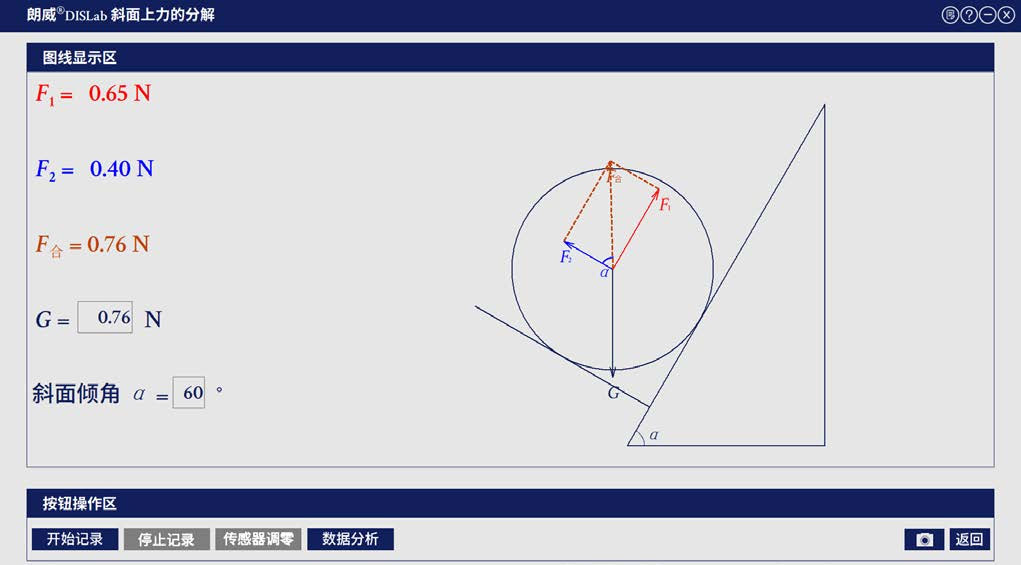

图 33 – 2 专用软件 斜面力的分解 60° 时实验结果 注意:视频中界面是分解图,但此图是合成图

 3   转动旋臂,在刻度为 30° 时进行测量,得到 30° 倾角下两分力及合力的大小与方向(图 33 – 3);

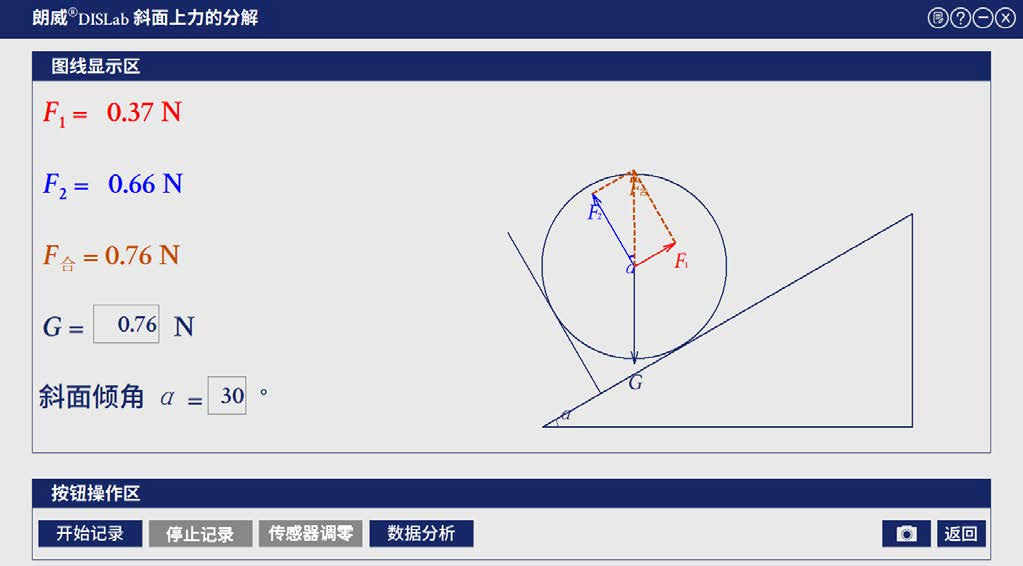

图 33 – 3 专用软件 斜面力的分解 30° 时实验结果  注意:视频中界面是分解图,但此图是合成图

 4   改变悬臂倾角,重复实验,总结实验结论。

注意

每次改变角度后都需要进行传感器调零。

视频地址http://llongwill.qybee.com/lecture/14192
