实验二十五 平抛运动

实验器材

朗威光电门传感器(LW-F851)、平抛运动实验器(LW-Q722)、魔板(电磁定位板)(LW-Q858)、计算机。

实验装置

有两种方法可以完成平抛运动实验。方法一如图 25 – 1、方法二如图 25 – 3。

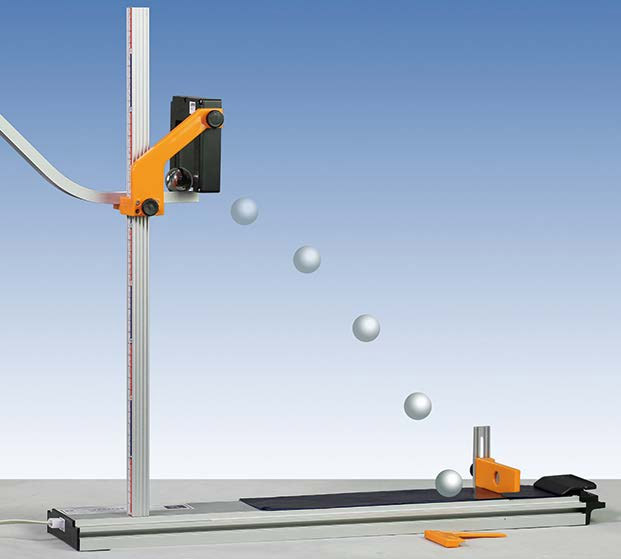

图 25 – 1 平抛运动实验装置

方法一 使用平抛运动实验器进行平抛运动实验

实验操作(专用软件)

 1   将传感器与数据采集器相连,依次将白纸、复写纸夹到实验器底座上,将实验器滑槽固定到立柱标尺 30 cm 处;

 2   进入专用软件“平抛运动”实验界面;

 3   将小球置于滑槽顶部后释放,系统自动记录小球离开滑槽的初速度和飞行时间;

 4   依次在滑槽不同高度释放小球,测量出小球落在底板白纸上的水平飞行距离,并记录在表格中;

 5   调整滑槽高度为 20 cm,重复实验。单击“数据计算”,得到实验数据如图 25 – 2 所示;

图 25 – 2 专用软件 平抛运动实验结果

 6   根据实验结果,总结平抛运动物体,下落时间、初速度及飞行水平距离之间的关系,即平抛运动物体飞行水平距离与初速度有关,下落时间与下落高度有关。

方法二 使用魔板(电磁定位系统)进行二维运动实验

实验操作(专用软件)

 1   按照图 25 – 3 搭建好魔板(电磁定位系统),通过水平泡调整魔板水平,调整弹射器的角度,使弹射卡槽与电磁定位板方格区域上边沿平行;

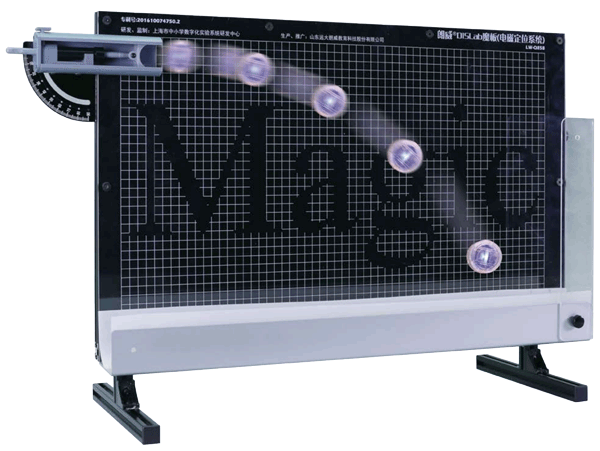

图 25 – 3 魔板实验装置

 2   打开魔板实验专用软件,进入“平抛运动”实验界面;

 3   打开信号源电源开关,并将信号源置于弹射器卡槽内,单击软件“零点设置”。将信号源压入弹射器内,单击软件“开始记录”,按下弹射器开关,信号源弹出弹射器后做平抛运动并落在接球底槽上。软件自动记录发射器的运行轨迹(图 25 – 4);

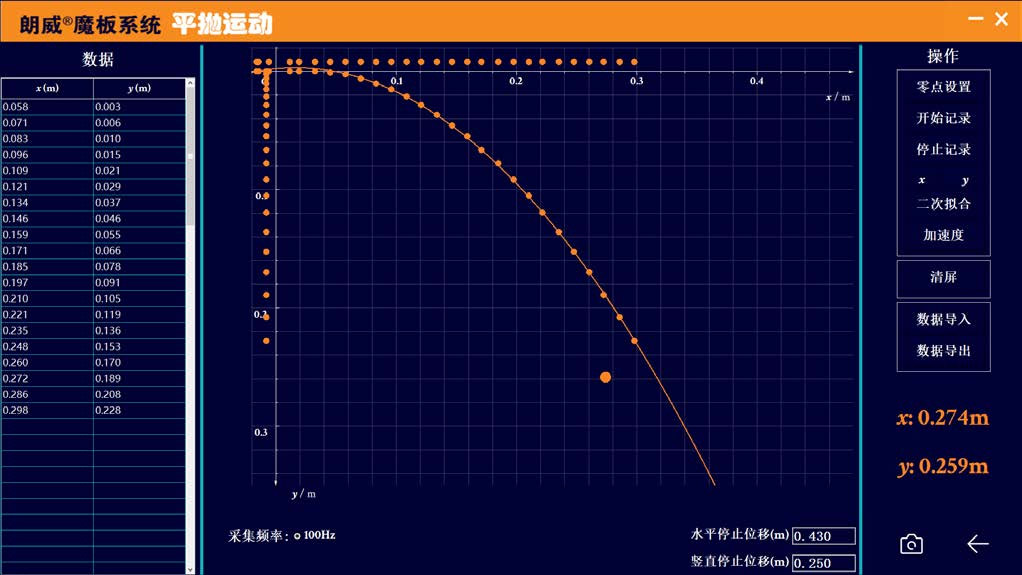

图 25 – 4 魔板 – 平抛运动轨迹实验界面

 4   单击软件界面“x”、“y”,可将平抛运动轨迹分解为 x 轴和 y 轴上的投影,单击软件 “二次拟合”,可对平抛运动轨迹进行二次拟合;

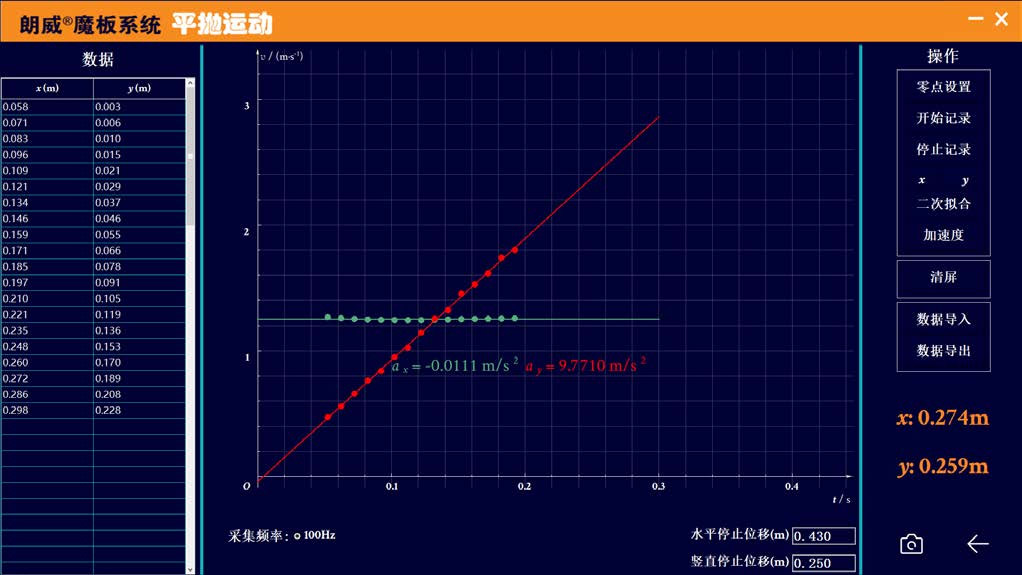

图 25 – 5 魔板 – 平抛运动分运动的加速度实验结果

 5   单击软件“加速度”,系统自动绘制发射器水平方向及竖直方向分运动轨迹的 vt 图像,并计算出加速度(图 25 – 5)。

视频地址http://llongwill.qybee.com/lecture/11286
