实验二十四 研究单摆周期与摆长的关系

实验器材

朗威光电门传感器(LW-F851)、单摆、计算机等。

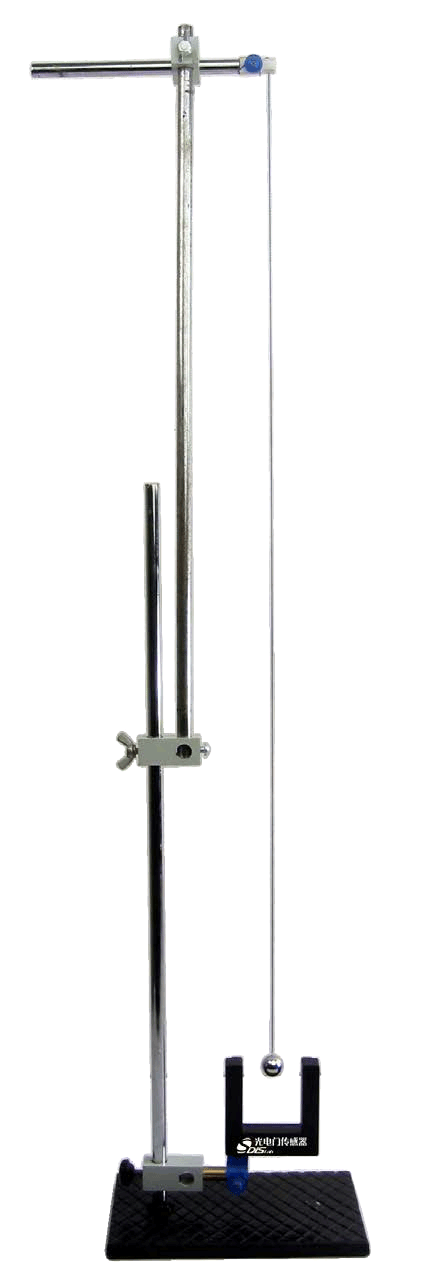

实验装置

如图所示。

实验操作(通用软件)

 1   打开通用软件,单击“数据表格”,增加变量“d”表示摆球直径,“l”表示摆线长。添加单摆摆长公式“L = d / 2 + l”,摆长开方公式“n = l ^(1 / 2)”,(本次实验 d = 0.018 m,l = 1.2 m);

 2   测量摆球直径 d、摆线长度 l,录入表格,将摆球拉开较小角度(角度小于 5°)放开,等摆动稳定后,单击“自动记录”。采集数据后,选取平均值;

 3   摆线长度从 1.2 m 开始,每次减小 10 cm,到 0.400 m 时结束,依次输入摆线长度,并测量单摆周期,得到表格如图 24 – 1 所示;

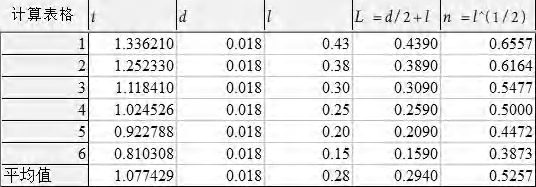

图 24 – 1 实验结果

 4   单击“绘图”,选择 x 轴为摆长“l”,y 轴为周期“t”,可得到周期与摆长的关系图线,如图 24 – 2 所示;

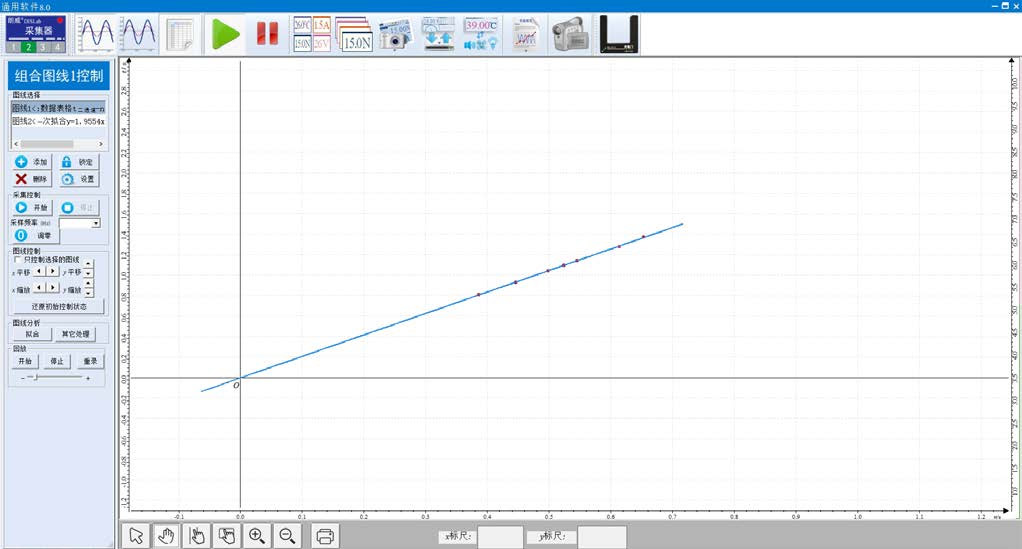

图 24 – 2 通用软件 周期与摆长关系实验曲线

 5   选择 x 轴为摆长的平方根,y 轴为周期“t”,并对图像进行拟合,得到图线如图 24 – 3 所示。实验表明,单摆周期与摆长的平方根成正比。

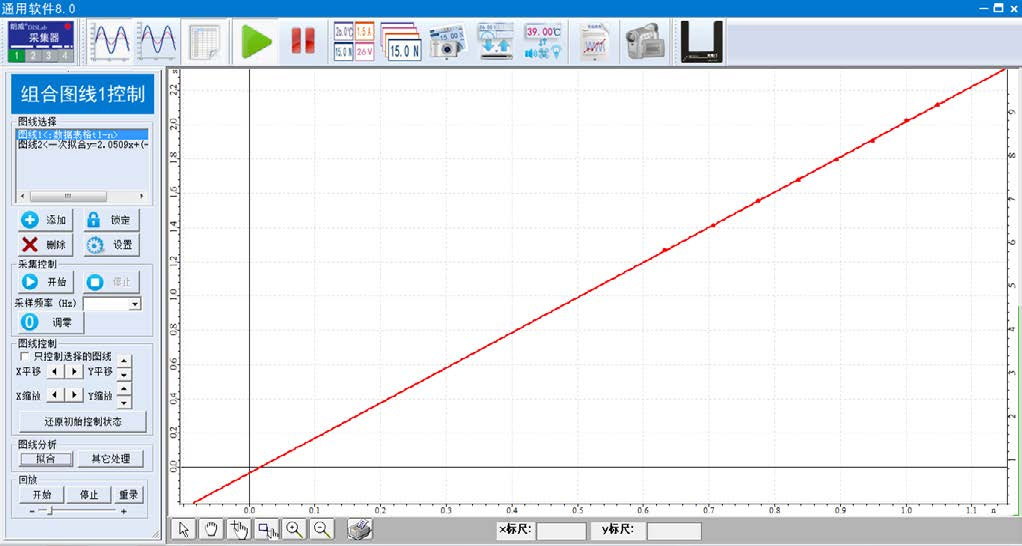

图 24 – 3 通用软件 周期与摆长平方根关系实验曲线

视频地址http://llongwill.qybee.com/lecture/14444
