实验二十二 用电压传感器演示单摆振动图像

实验器材

朗威电压传感器(LW-E841)、单摆球、导线、大头针、水槽、粗铜线、稳压电源、计算机等。

实验装置

如图 22 – 1,在水槽中注入约 2 cm 深的自来水,以 A、B、C 为三根铜片作电极,A、C 两端加上 9 V 的电压,在水中形成匀强电场,摆球的平衡位置与 B 点对应,将软导线下连接大头针后穿过摆球作为摆线,大头针浸在水中,当摆球摆动时,因大头针与铜片 B 之间的电压变化,对应了摆球相对于平衡位置之间的位移,故所测量的电压变化曲线即可看作对摆球位移的直观描述。

图 22 – 1 单摆振动实验装置

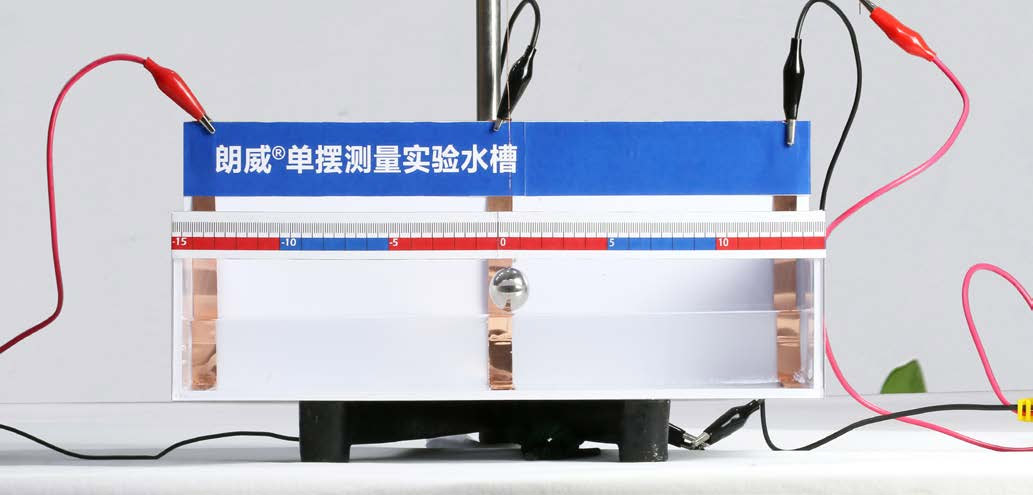

图 22 – 2 单摆振动实验装置细节图

实验操作(通用软件)

 1   调整单摆的高度,确保摆动过程中大头针针尖始终低于水面;

 2   打开通用软件,单击“传感器调零”并调整通道控制为示波显示;

 3   摆球摆动,即可在示波显示方式中得到单摆振动的“Ut”图线(图 22 – 3);

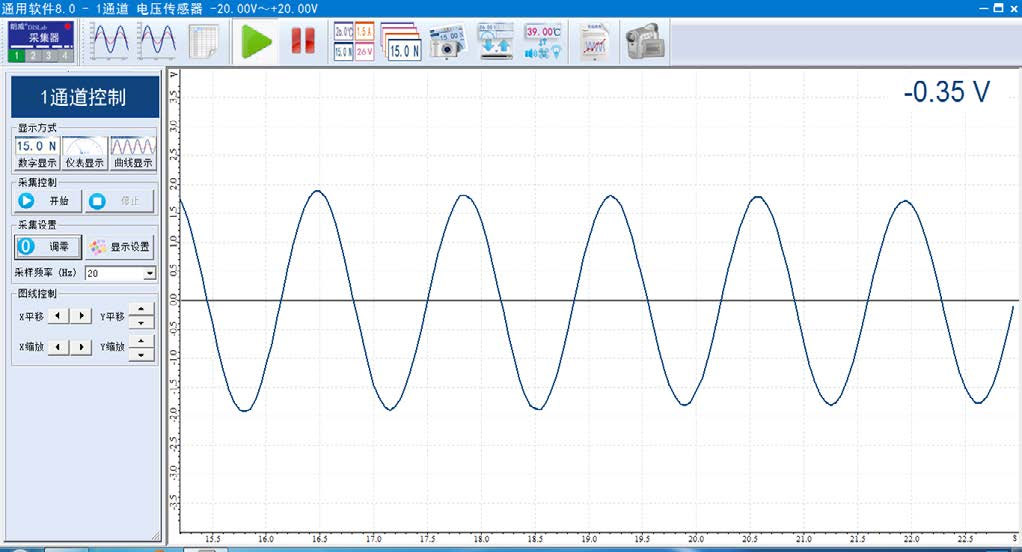

图 22 – 3 通用软件 单摆振动的电压与时间关系实验曲线

 4   当摆球部分浸入水中时,因阻力变大,单摆运动变为阻尼振动(图 22 – 4)。

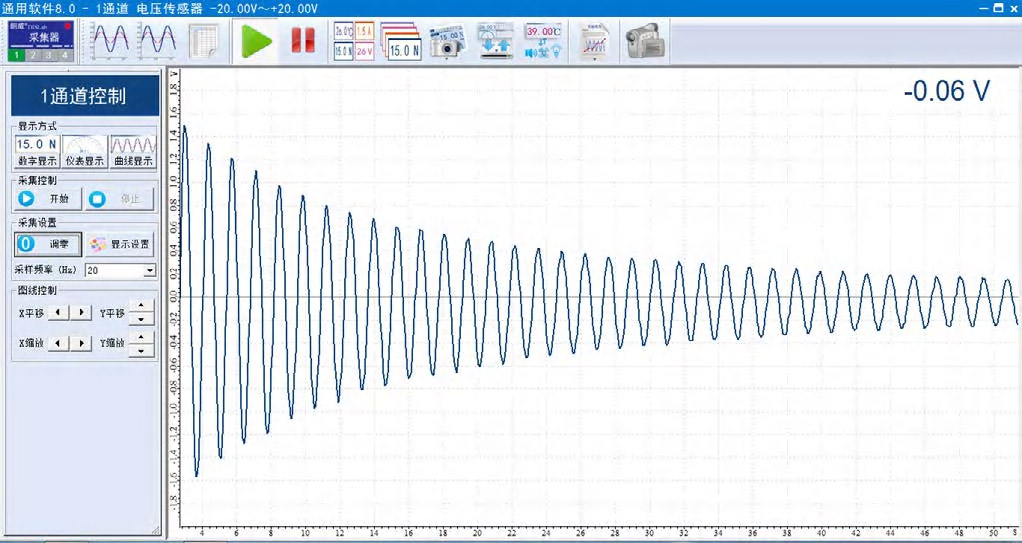

图 22 – 4 通用软件 单摆阻尼振动实验曲线

视频地址http://llongwill.qybee.com/lecture/14457
