实验十七 用光电门传感器测自由落体加速度

实验器材

朗威光电门传感器(LW-F851)、“工”字型挡光片、计算机。

实验装置

如图 17 – 1。

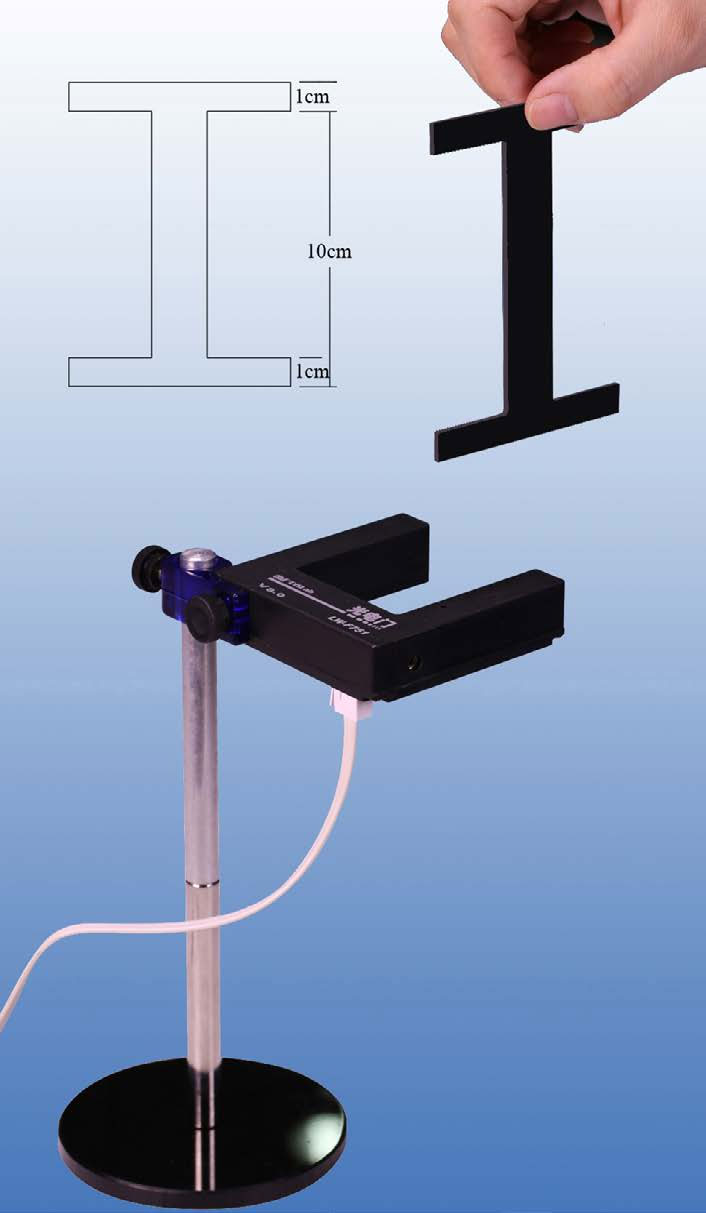

图 17 – 1 光电门测自由落体加速度实验装置

实验操作(通用软件)

 1   打开通用软件,单击“计算表格”,选择“自动记录”,单击“开始”;

 2   自光电门传感器正上方释放挡光片,使其自由下落,确保“工”字型挡光片顺利通过光电门;

 3   单击“结束”,本次测量得到两个测量值,新增变量 t5,令 t5 等于本次测量第二个测量值;

 4   设置自由表达式“g =((0.01① / t5)^2 − (0.01 / t)^2)/ 0.2”,计算结果即为自由落体加速度;

 5   重复上述步骤,得到三组实验数据(图 17 – 2)。

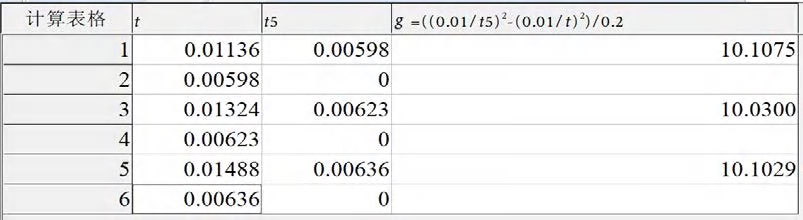

图 17 – 2 通用软件 光电门测自由落体加速度实验结果

视频地址http://llongwill.qybee.com/lecture/14418
