实验九 弹簧振子位移与弹簧受力关系

实验器材

朗威分体式位移传感器(LW-F831)、力传感器(LW-F801)、弹簧、计算机。

实验装置

如图 9 – 1。

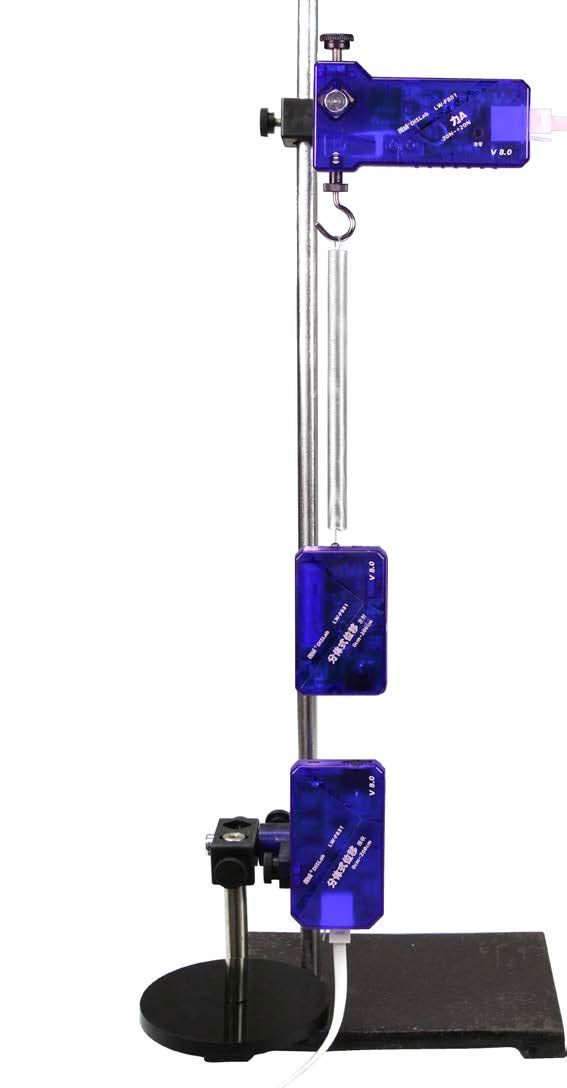

图 9 – 1 弹簧振子位移与弹簧受力关系实验装置

实验操作(通用软件)

 1   打开通用软件,单击“组合图线”,分别添加“st”和“Ft”图线,单击“开始”,使两条图线同步;

 2   将位移传感器发射端作为弹簧振子,使其上下振动,得到两条简谐振动图线(图 9 – 2);

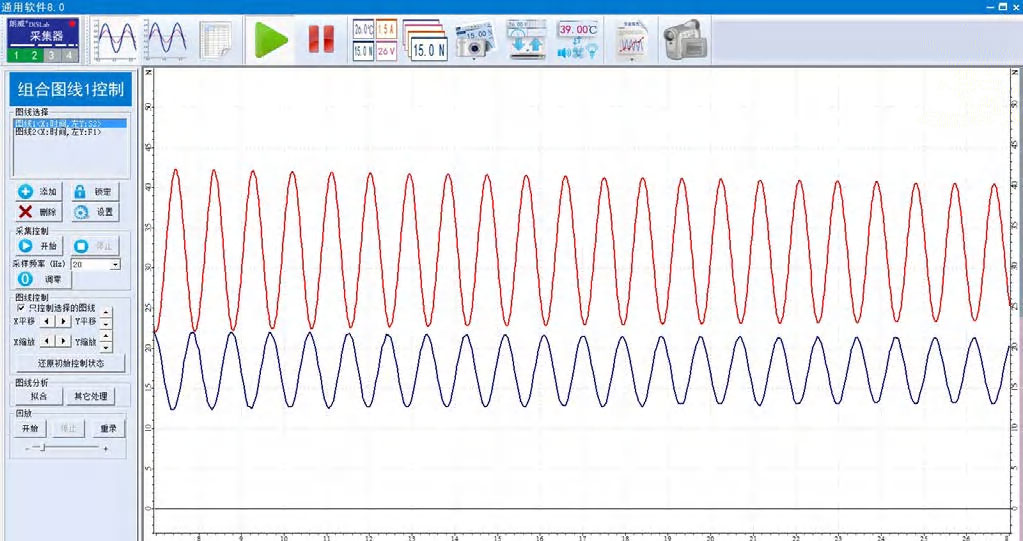

图 9 – 2 通用软件 弹簧振子的位移与力关系实验曲线

 3   红色是“st”图线,蓝色是“Ft”图线。分析可知:位移最大时(发射器最远离接收器),振子对弹簧的拉力最小;反之,拉力最大。

注意

可根据实验要求,在实验之前调整力传感器和位移传感器发射端的高度。
