实验八 受迫振动研究

实验器材

朗威分体式位移传感器(LW-F831)、多用力学轨道及附件(LW-Q730)、多功能学生电源(LW-Q708)、计算机等。

实验装置

如图 8 – 1。

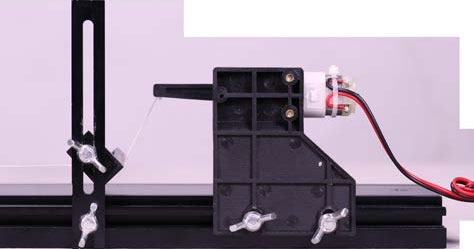

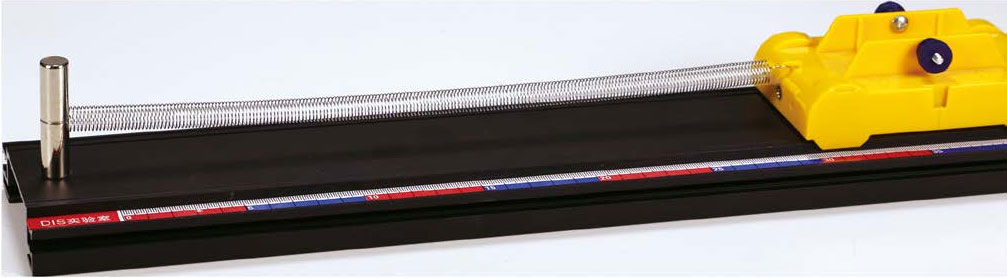

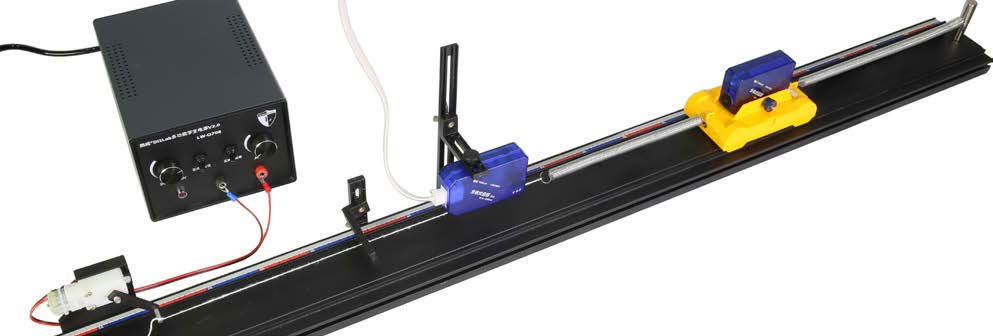

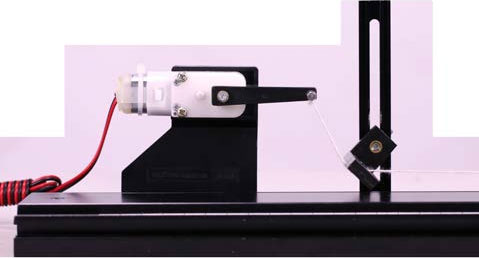

图 8 – 1 受迫振动实验装置

实验操作(通用软件)

 1   打开通用软件,单击“组合图线”,添加“st”图线,策动源接通电源后,策动源臂连接的线绳,经过由 I 型支架和 L 型挂架搭建起的限位装置,原来较大的圆周牵动幅度受到限位后变小,从而拉动弹簧,使小车做受迫振动。得出的“位移 – 时间”图线,如图 8 – 2 所示;

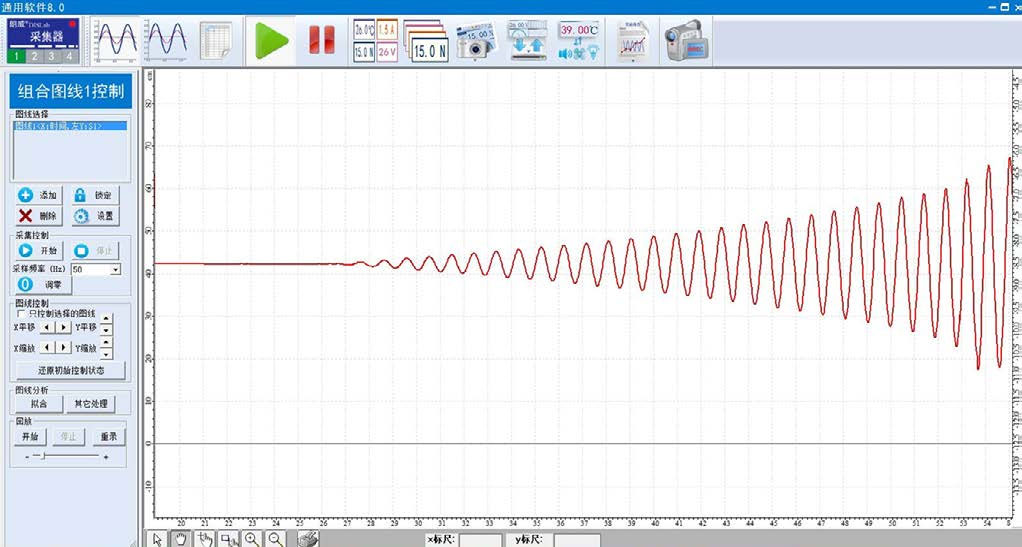

图 8 – 2 通用软件 受迫振动位移与时间关系曲线

 2   实验表明:受迫振动产生共振,受迫振动开始时,小车是做不规则运动。当达到共振时,振幅最大。如图 8 – 3 所示,高于或低于这个频率,振幅都会减小(发生共振图像时,f = f);

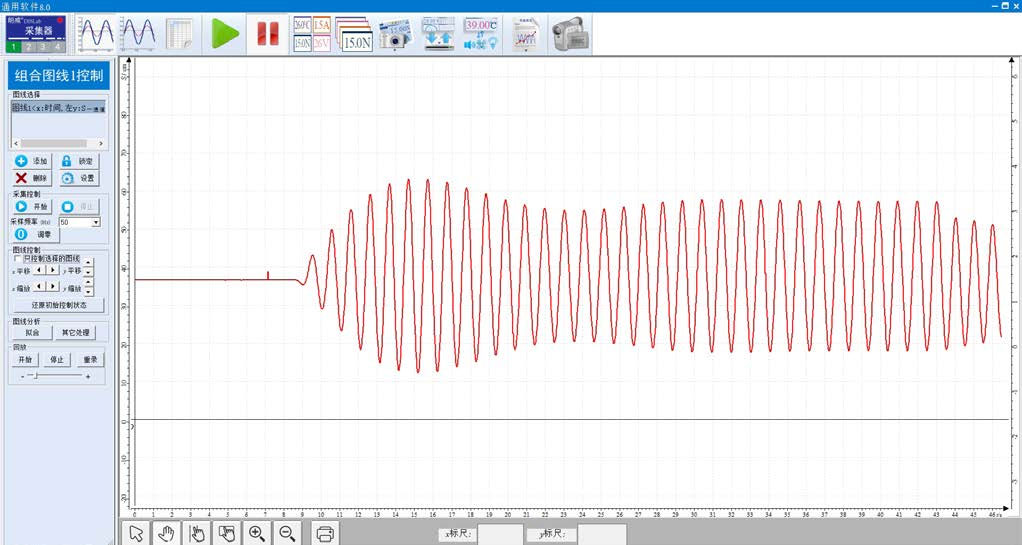

图 8 – 3 通用软件 共振现象实验曲线

 3   根据 x 轴上时间计算出不同运动时段的频率。
