实验六 描绘弹簧振子的振动图像

实验器材

朗威分体式位移传感器(LW-F831)、弹簧振子实验器、计算机等。

实验装置

如图 6 – 1。

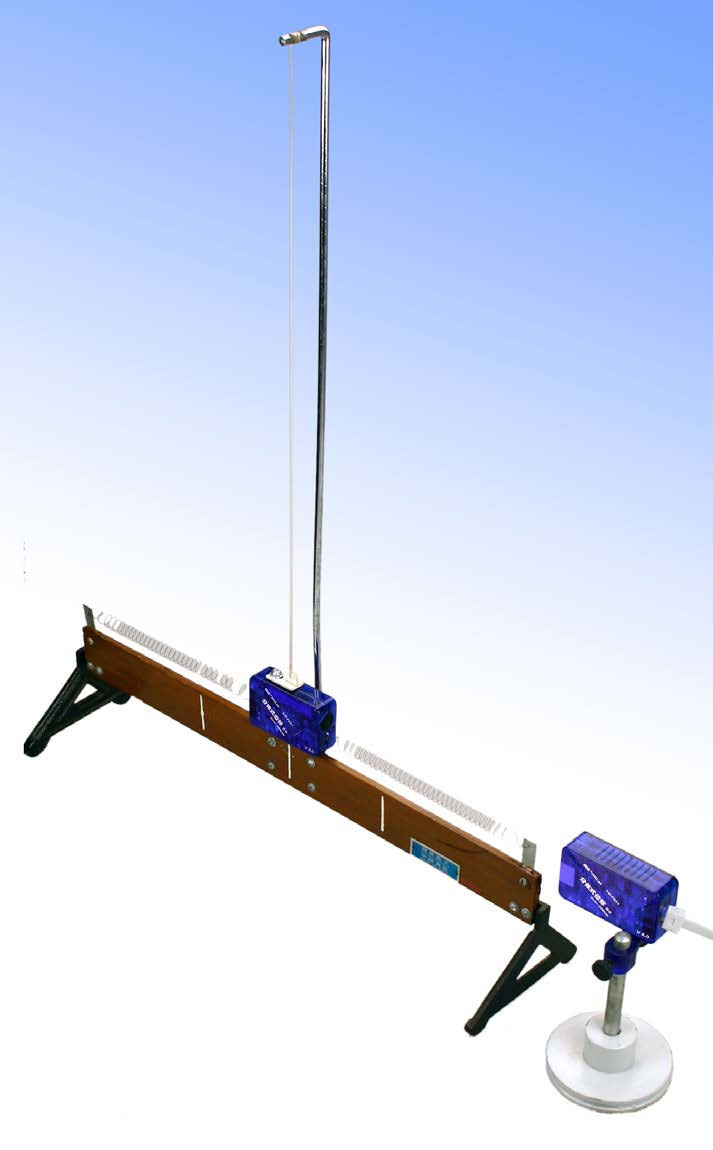

图 6 – 1 弹簧振子的振动实验装置

实验操作(专用软件)

 1   固定在支架上的位移传感器接收器,与数据采集器相连;发射器两端的金属环与弹簧振子的水平弹簧相连,并用细线垂挂在实验器立柱上;

 2   进入专用软件“ 弹簧振子的振动图像”实验;

 3   打开位移传感器发射器电源,单击“开始记录”,让位移传感器发射器做简谐振动,得到如图 6 – 2 所示的实验图像。

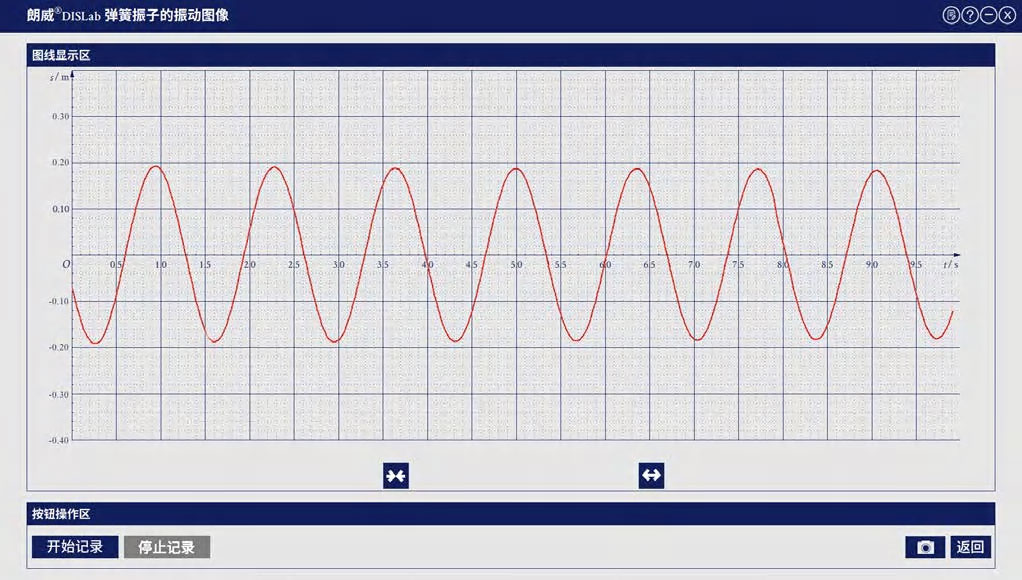

图 6 – 2 专用软件 弹簧振子振动实验曲线

讨论

本实验装置研究的是水平状态的弹簧振子摆动图像。怎样研究垂直状态下的弹簧振子摆动图像?实验装置应该怎样组建?

注意

软件默认弹簧振子(位移传感器发射器)自由点为平衡位置(即位移零点),振子接近位移传感器接收器位移为负,远离为正。

实验操作(通用软件)

 1   进入通用软件实验界面,单击“组合图线”,添加“位移 – 时间”图线,开启位移传感器发射器电源,并使其做简谐振动,得到实验图线后,单击“停止”;

 2   选择一段“st”图线作为研究对象,单击“拟合”,选取正弦拟合,得到如图 6 – 3 所示的实验图线,分析实验结果。

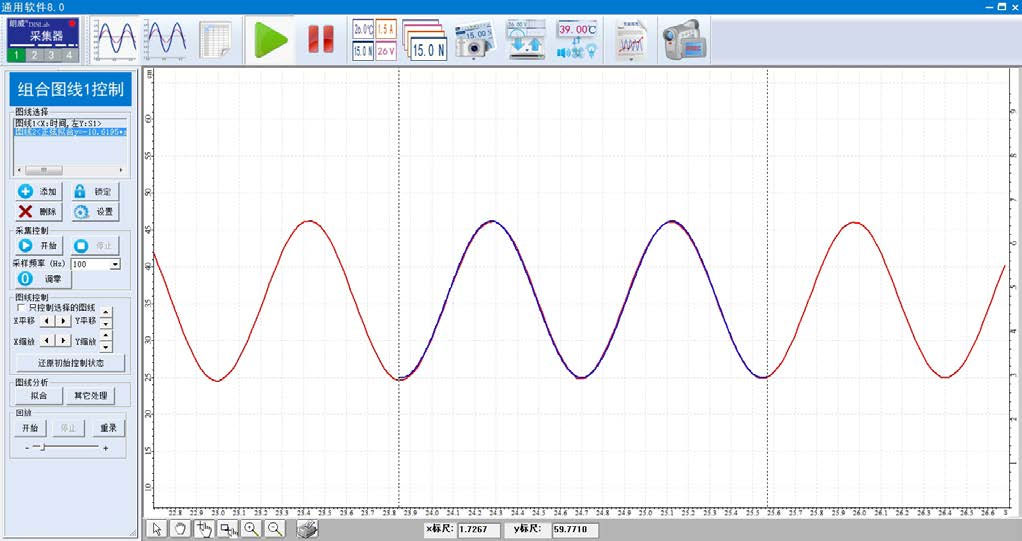

图 6 – 3 通用软件 弹簧振子振动实验曲线

视频地址http://llongwill.qybee.com/lecture/14412
