实验五 用位移传感器研究自由落体运动

实验器材

朗威数据采集器(LW-D801)、分体式位移传感器(LW-F831)、减震回收装置、计算机。

实验装置

如图 5 – 1。

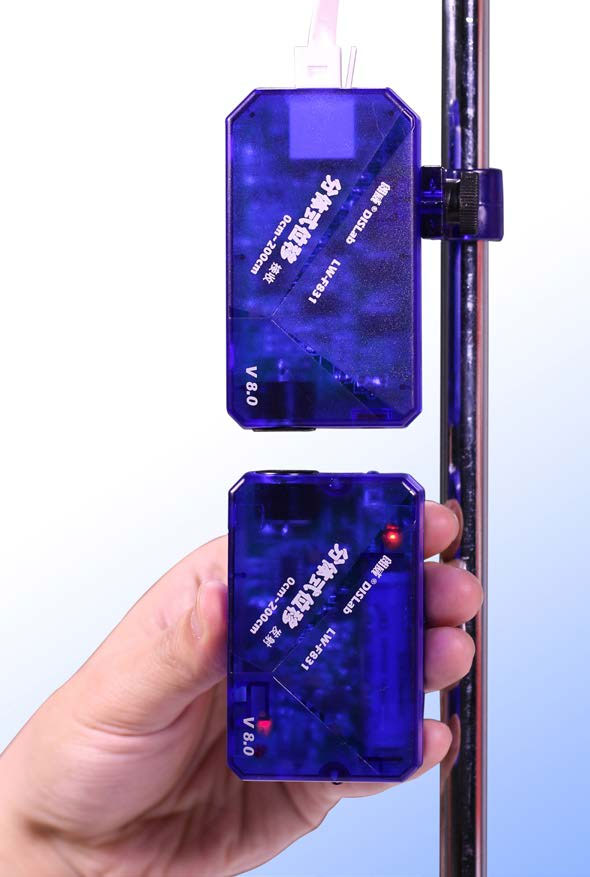

图 5 – 1 研究自由落体运动实验装置

实验操作(通用软件)

 1   位移传感器发射器作自由落体,落点放置减震回收装置;

 2   打开通用软件,添加“位移 – 时间”组合图线,开启位移传感器发射器电源,使其自由下落,得“st”图线(图 5 – 2);

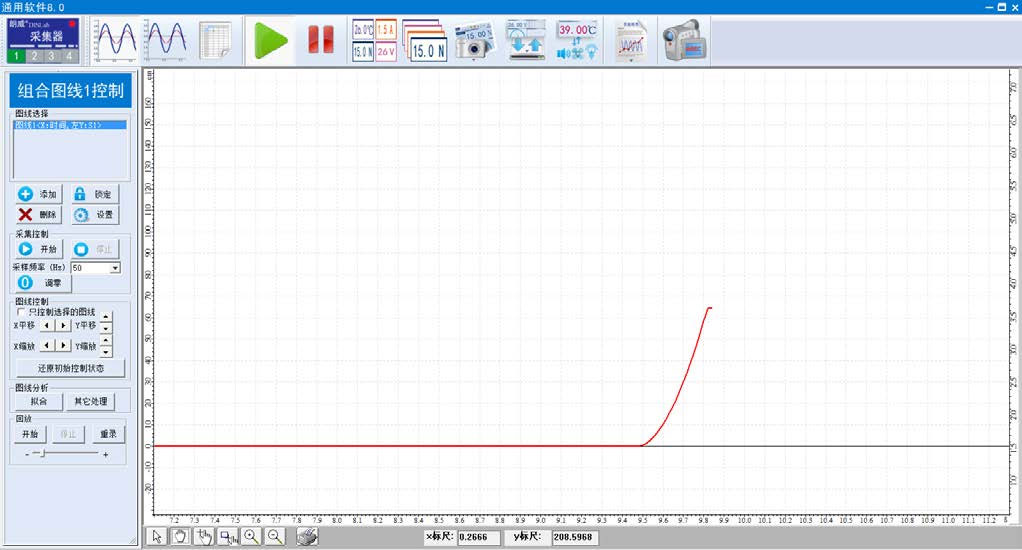

图 5 – 2 通用软件 自由落体运动实验曲线

 3   参照实验四的方法,通过图线分析(图 5 – 3 ~ 5 – 5),得到导数图线的拟合方程为 y = (986.8801x)+(− 8848.2236),获得当地的重力加速度值为 9.86(m/s2)。

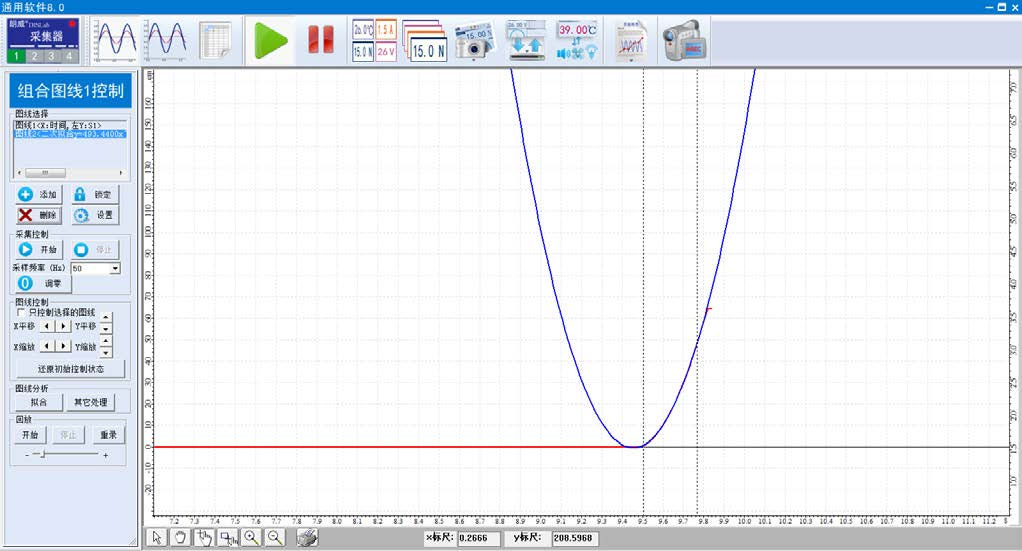

图 5 – 3 通用软件 自由落体位移与时间拟合实验曲线

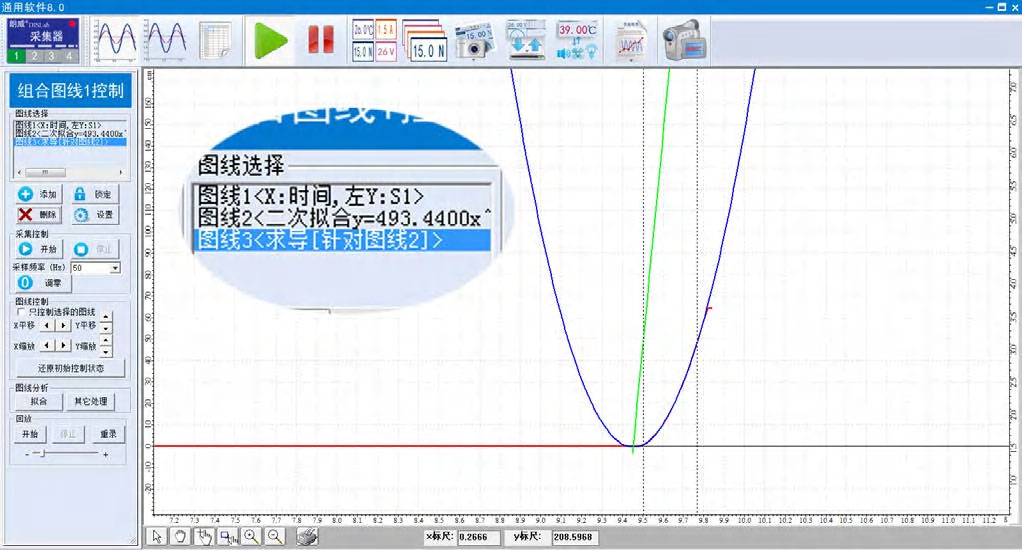

图 5 – 4 通用软件 自由落体求导曲线

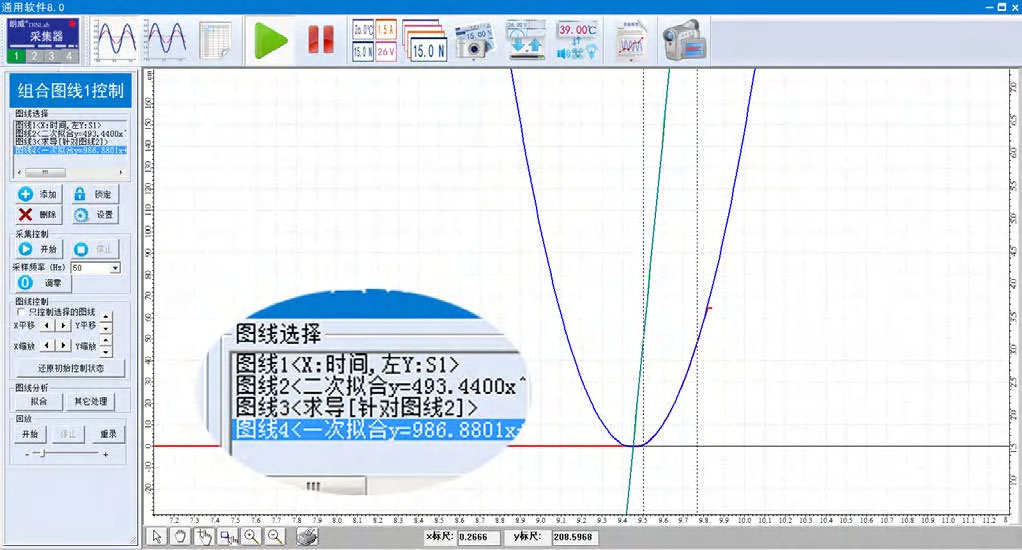

图 5 – 5 通用软件 自由落体加速度分析实验结果

视频地址http://llongwill.qybee.com/lecture/14411
