实验四 研究匀加速直线运动的规律

实验器材

郎威数据采集器(LW-D801)、分体式位移传感器(LW-F831)、多用力学轨道及附件(LW-Q730)、计算机。

实验装置

如图 4 – 1。

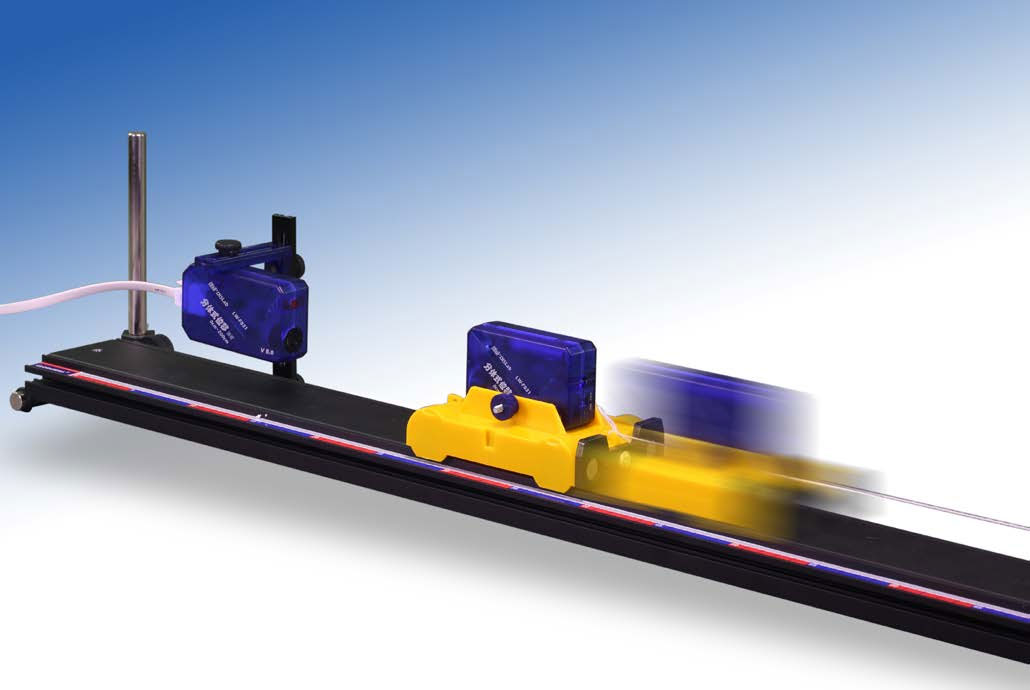

图 4 – 1 匀加速直线运动实验装置

实验操作(通用软件)

 1   进入通用软件实验界面;选择“组合图线”,添加 x 轴为“时间”,y 轴为“位移”;

 2   开启位移传感器发射器,使得小车沿轨道顶端自由下滑,得出“st”图线(图 4 – 2);

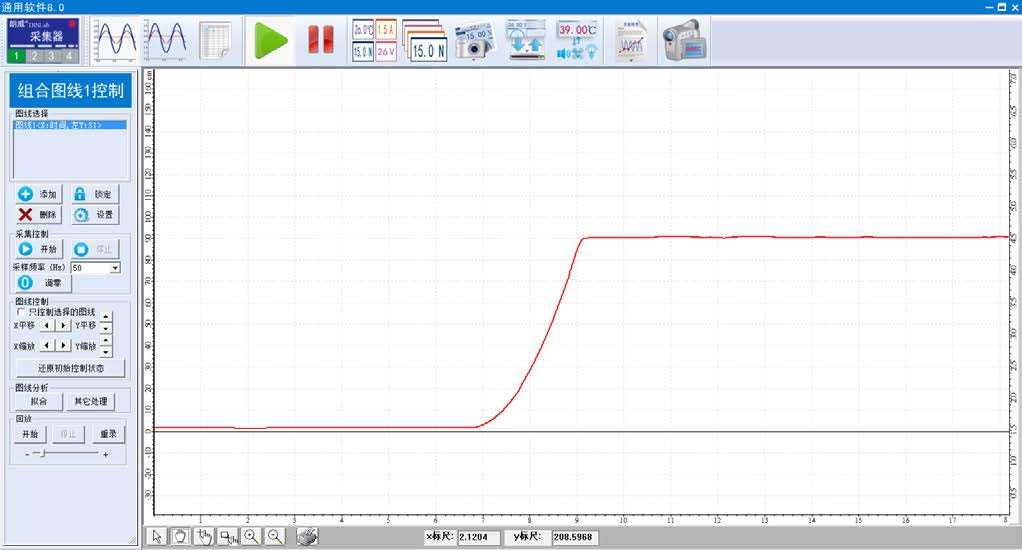

图 4 – 2 通用软件 匀加速直线运动位移与时间实验曲线

 3   选取小车运动的区域;

 4   选取“二次拟合”,可得拟合图线与所选“st 图线”基本重合,表明匀加速直线运动的物体,位移与时间为二次函数关系(图 4 – 3);

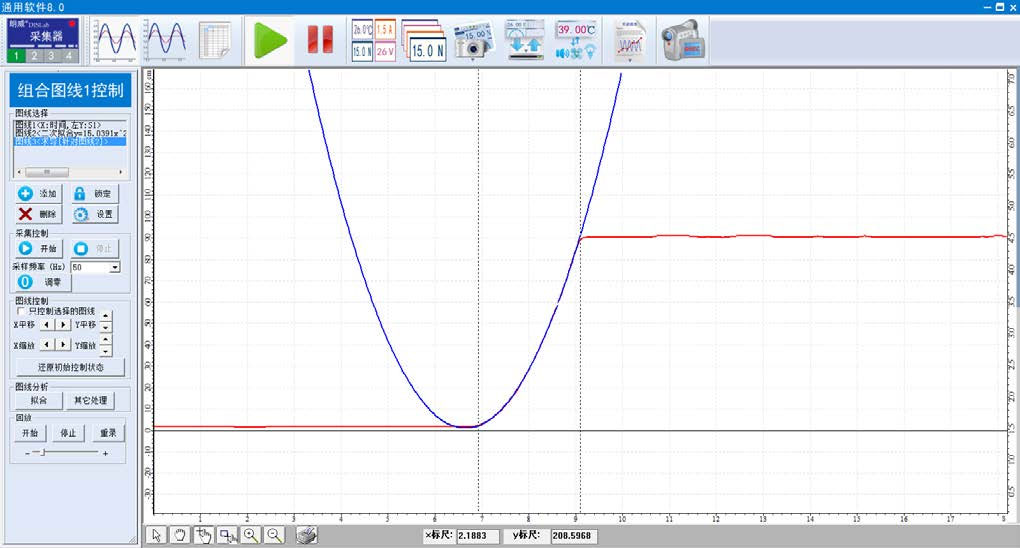

图 4 – 3 通用软件 匀加速直线运动位移与时间拟合实验曲线

 5   对二次多项式图线进行求导,得到的图线为直线(图 4 – 4),说明匀加速直线运动的速度与时间为线性关系;

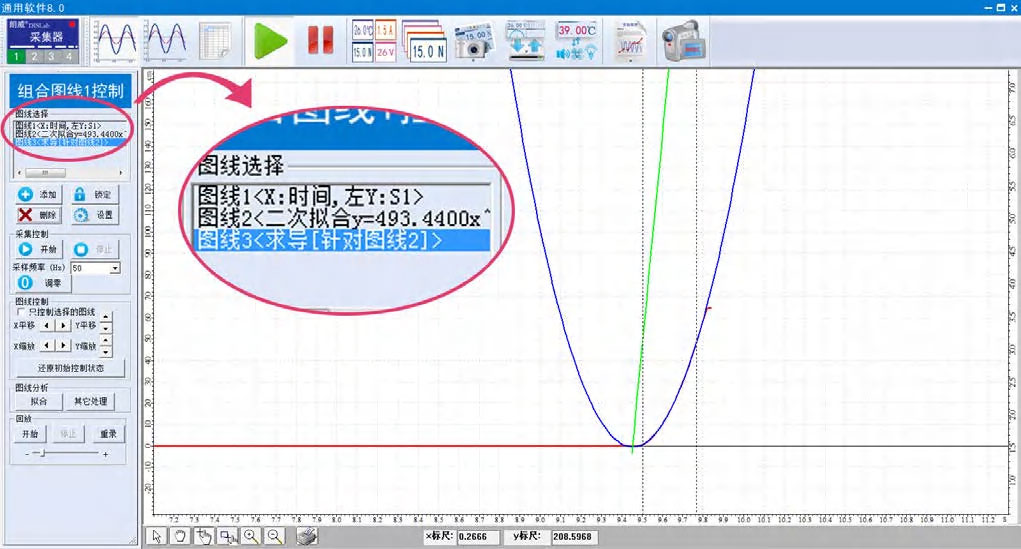

图 4 – 4 通用软件 求导得到速度与时间实验曲线

 6   对导数图线进行线性拟合(图 4 – 5),其斜率即为运动物体的加速度。

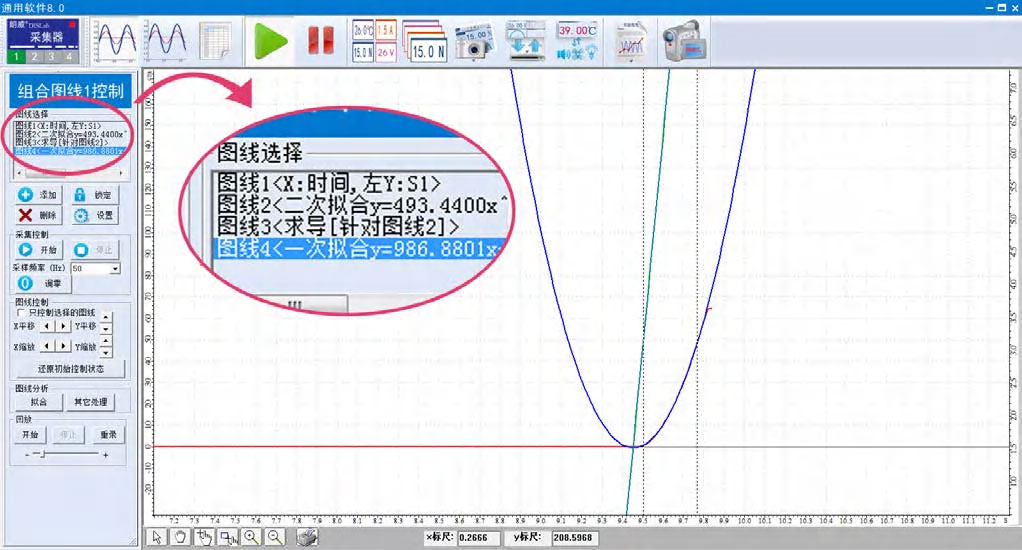

图 4 – 5 通用软件 速度与时间关系拟合曲线

视频地址http://llongwill.qybee.com/lecture/14410
