实验三 研究匀速直线运动

实验器材

朗威数据采集器(LW-D801)、分体式位移传感器(LW-F831)、多用力学轨道及附件(LW-Q730)、计算机。

实验装置

如图 3 – 1。

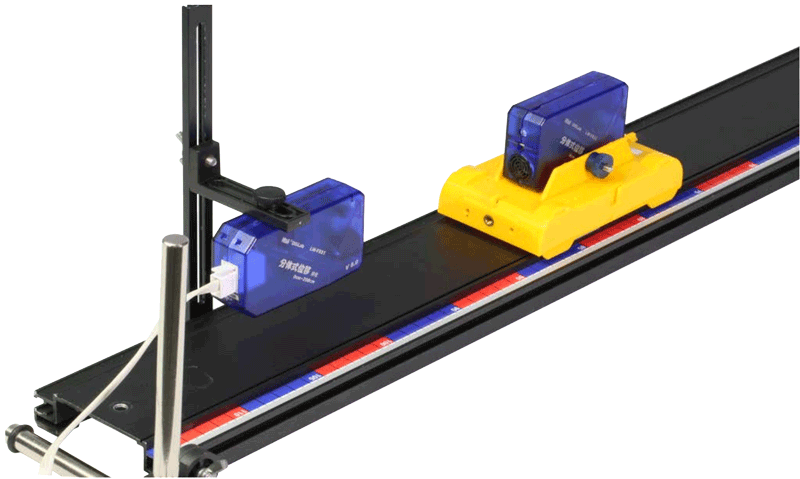

图 3 – 1 研究匀速直线运动实验装置

实验操作(专用软件)

 1   进入专用软件“研究匀速直线运动”实验,调节轨道倾角,使小车能在轨道上做匀速运动;单击“开始记录”,推动小车,单击“停止记录”,得到如图 3 – 2 所示的“st 图线”;

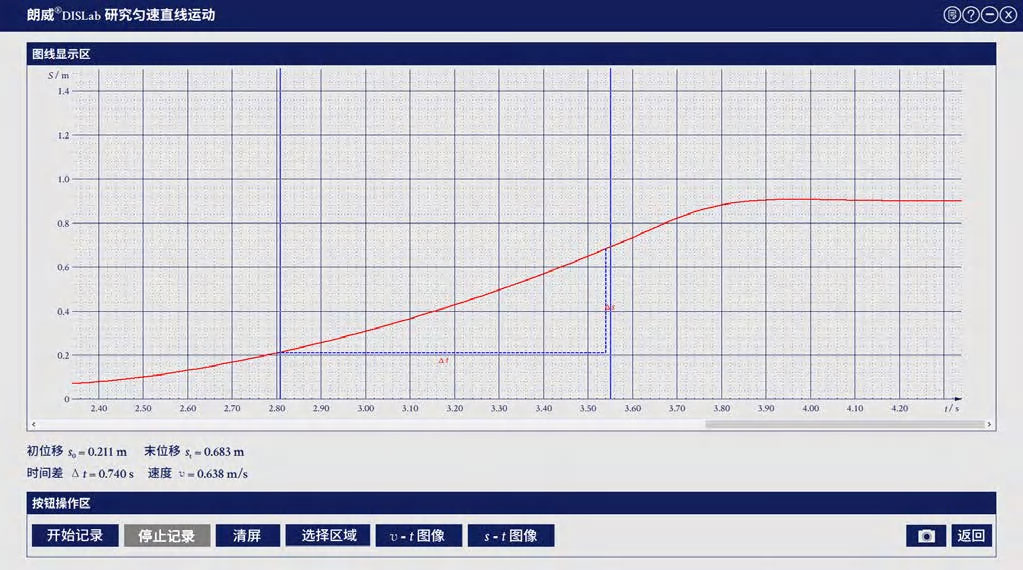

图 3 – 2 专用软件 位移与时间关系实验曲线

 2   单击“选择区域”,选择研究区间,获取对应初位移、末位移、时间差和速度的数值;

 3   选择“vt 图像”,观察研究区域内“st 图线”对应的“vt 图线”,如图 3 – 3 所示。

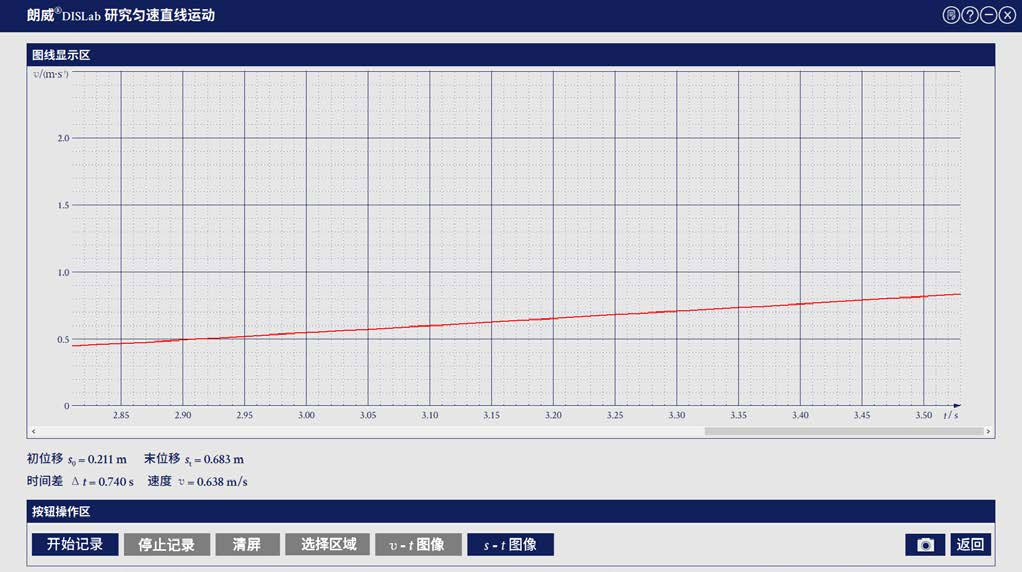

图 3 – 3 专用软件 速度与时间关系实验曲线

实验操作(通用软件)

 1   进入通用软件实验界面;选择“组合图线”,添加 x 轴为“时间”,y 轴为“位移”;

 2   开启位移传感器发射器,推动小车,令小车沿轨道的顶端自由下滑,得出“st”图线,如图 3 – 4 所示;

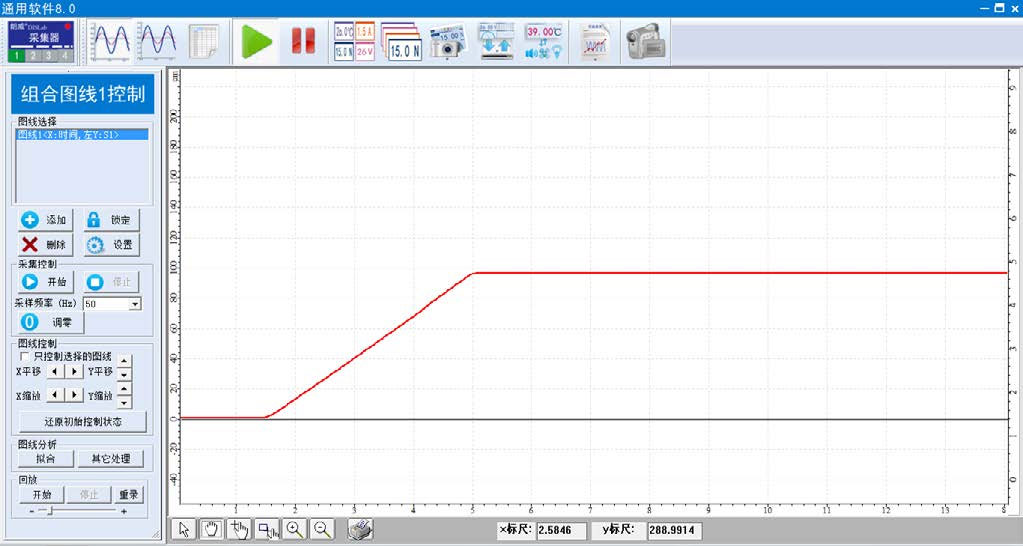

图 3 – 4 通用软件 位移与时间关系实验曲线

 3   若“st”图线非直线,表明小车不是匀速直线运动,需调节轨道的倾角;

 4   选择有效区间(图 3 – 5),单击“线性拟合”,“st 图线”与拟合图线完全重合(图 3 – 6),位移与时间成线性关系,拟合直线的斜率即为小车的运动速度。

图 3 – 5 通用软件 位移与时间关系选择区域实验曲线

视频地址http://llongwill.qybee.com/lecture/14409

文件下载(已下载 30 次)
