第八章 5 实验:验证机械能守恒定律

机械能守恒定律告诉我们,在只有重力或弹力做功的系统内,动能与势能相互转化时总的机械能保持不变。下面我们通过实验来研究物体运动过程中动能与重力势能的变化,从而验证机械能守恒定律。

实验思路

机械能守恒的前提是“只有重力或弹力做功”,因此研究过程一定要满足这一条件。想一想,满足这一条件的过程有哪些?

自由下落的物体只受到重力作用,满足机械能守恒的条件。物体沿光滑斜面下滑时,虽然受到重力和斜面的支持力,但支持力与物体位移方向垂直(图 8.5–1),对物体不做功,这种情况也满足机械能守恒的条件。

图8.5-1
图 8.5–1

用细线悬挂的小球摆动时,细线的拉力与小球的运动方向垂直,对物体不做功。如果忽略空气阻力,这个过程中只有重力做功,也满足机械能守恒的条件。

……

以上几种情况都可以用来验证机械能守恒定律。

物理量的测量

研究对象确定后,还需要明确所需测量的物理量和实验器材。根据重力势能和动能的定义,很自然地想到,需要测量物体的质量、物体所处位置的高度以及物体的运动速度这三个物理量。

数据分析

根据选定的实验方案设计相应的表格记录实验数据。计算物体在选定位置上动能与势能的和是否满足

12mv22+mgh2=12mv12+mgh1

也可以计算重物在某两点间的动能变化和势能变化是否满足

12mv2212mv12=mgh1mgh2

本实验我们提供物体做自由落体运动及沿光滑斜面下滑这两种方案。你也可以设计其他方案来验证机械能守恒定律。

参考案例 1

研究自由下落物体的机械能

实验装置如图 8.5–2 所示。利用打点计时器记录重物自由下落的运动过程。

图8.5-2
图 8.5–2  研究自由下落物体机械能的实验装置

物体的质量可以用天平测出。

纸带上某两点的距离等于物体下落的高度差 Δh,这样就能得到物体下落过程中重力势能的变化。

物体的瞬时速度可以用大家熟悉的方法从纸带测出,从而得到它在各点的动能。

比较重物在某两点间动能的变化与重力势能的变化,就能验证机械能是否守恒。

实验中需要注意的问题:

1.重物下落过程中,除了重力外会受到哪些阻力?怎样减少这些阻力对实验的影响?

2.重物下落时,最好选择哪两个位置作为过程的开始和结束的位置?

自由落体运动是匀变速直线运动。因此,也可以用一种更简单、更准确的方法测量物体下落时的瞬时速度。

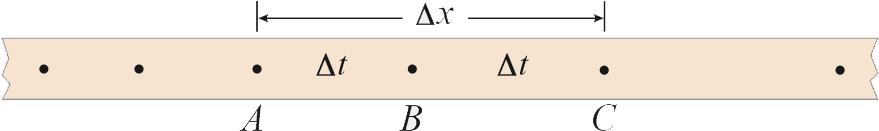

A、B、C 是记录做匀加速直线运动物体的纸带上相邻的三个点(图 8.5–3)。根据学过的匀变速直线运动的规律可知,物体某段时间中间时刻的瞬时速度等于这段时间内的平均速度,即

图8.5-3
图 8.5–3  B 点的瞬时速度等于 A、C 点之间的平均速度

vB=vAC平均



实验时,其实可以不测量物体的质量。想一想,这是为什么?

参考案例 2

研究沿斜面下滑物体的机械能

本案例中,我们利用气垫导轨和数字计时器记录物体沿光滑斜面下滑的运动过程。

气垫导轨上有很多小孔,气泵送来的压缩空气从小孔喷出,使得滑块与导轨之间有一层薄薄的空气层,两者不会直接接触。这样,滑块运动时受到的阻力很小,实验的精确度能大大提高。

计时系统的工作要借助于光源和光敏管(统称光电门)。光源与光敏管相对,它射出的光使光敏管感光。当滑块经过时,其上的遮光条把光遮住,与光敏管相连的电子电路自动记录遮光时间,通过数码屏显示出来。根据遮光条的宽度和遮光时间,可以算出滑块经过时的速度。因为这样的计时系统可以测出 0.001 s 的时间,并且能直接以数字显示,所以又叫数字毫秒计。

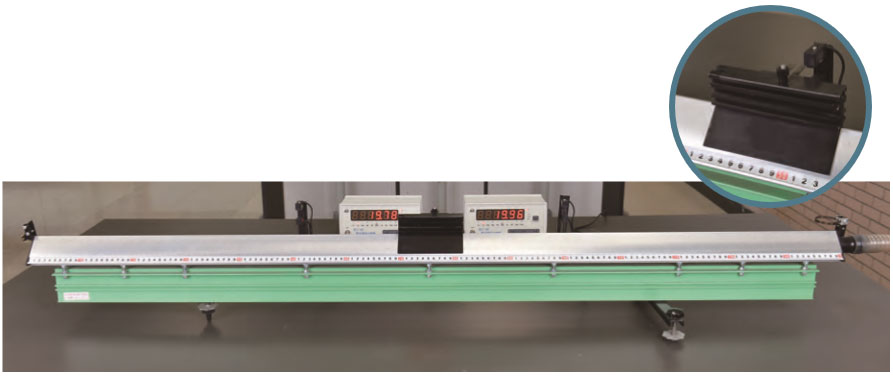

实验装置如图 8.5–4 所示。实验操作中,把气垫导轨调成倾斜状态,滑块沿倾斜的气垫导轨下滑时,重力势能减小,动能增大。测量滑块和挡光片的质量,用光电门测量滑块的瞬时速度。测量滑块下降的高度 Δh 和初、末速度 v1v2,就可以验证机械能是否守恒。

图8.5-4
图 8.5–4  研究沿斜面下滑物体的机械能的实验装置

练习与应用

1.利用图 8.5–2 的装置做“验证机械能守恒定律”实验。

(1)除带夹子的重物、纸带、铁架台(含铁夹)、打点计时器、导线及开关外,在下列器材中,还必须使用的器材是 ______________。

A.交流电源 B.刻度尺 C.天平(含砝码)

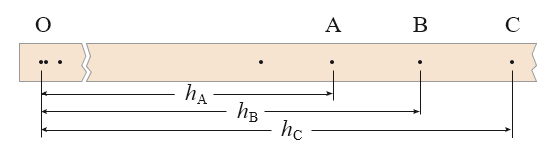

(2)实验中,先接通电源,再释放重物,得到图 8.5–5 所示的一条纸带。在纸带上选取三个连续打出的点 A、B、C,测得它们到起始点 O 的距离分别为 hAhBhC

图8.5-5
图 8.5–5

已知当地重力加速度为 g,打点计时器打点的周期为 T。设重物的质量为 m,从打 O 点到打 B 点的过程中,重物的重力势能变化了多少?动能变化了多少?

(3)很多实验结果显示,重力势能的减少量略大于动能的增加量,你认为原因是什么?

2.图 8.5–6 为一种利用气垫导轨“验证机械能守恒定律”的实验装置。主要实验步骤如下:

A.将气垫导轨放在水平桌面上,将导轨调至水平。

B.测出挡光条的宽度 d

C.将滑块移至图示位置,测出挡光条到光电门的距离 l

D.释放滑块,读出挡光条通过光电门的挡光时间 t

E.用天平称出托盘和砝码的总质量 m

F.……

回答下列问题 :

(1)在滑块从静止释放到运动到光电门的过程中,系统的重力势能减少了多少?

(2)为验证机械能守恒定律,还需要测量哪个物理量?

(3)若要符合机械能守恒定律的结论,以上测得的物理量应该满足怎样的关系?

图8.5-6
图 8.5–6

第 5 节  实验:验证机械能守恒定律  教学建议

1.教学目标

(1)理解验证机械能守恒定律的原理。会设计实验方案,确定需要测量的物理量,采用正确的方法测量相关的物理量。

(2)能够控制实验条件,正确进行实验操作,获取物体下落的高度和速度大小等数据,会分析动能增加量小于重力势能减少量的原因,并采取相应措施,以减小实验误差。

(3)树立实事求是的科学态度,培养认真严谨的科学精神。

2.教材分析与教学建议

本节的目的是让学生在理论上学习机械能守恒定律之后,通过对实验数据的分析处理,对机械能守恒定律及守恒条件有更深刻的认识。

本节先从实验思路的讨论开始,创设机械能守恒的情景。研究对象确定后,根据实验目的测量相应的物理量,然后进行数据的分析、处理。

本节教学的重点与难点是实验的设计思路、瞬时速度的测定及数据的处理及误差分析。教师应在教材内容的基础上,针对难点的突破进行教学设计。可以从以下几个方面展开教学。

(1)实验思路

机械能守恒的前提是“只有重力或弹簧弹力做功”,因此创设的情景一定要满足这一条件。学生可以提出自由落体运动、竖直上抛运动、平抛运动、物体沿光滑斜面的运动、单摆等符合机械能守恒的情景,在充分讨论后确定合适的方案。教材提供的案例一个是自由落体运动,一个是滑块沿斜面下滑的运动。如果实验条件允许的话,也可以采用其他方案。

(2)物理量的测量

对于需要测量的物理量应从实验目的、实验原理及实验方案入手,让学生根据原理明确需要测量高度差和速度大小。在引导学生把握好瞬时速度的测定、计数点的选择等几个关键环节后,就应该放手让学生进行实验。

(3)数据分析

得到纸带后,可用问题和讨论的方式来解决数据处理的难点。如在处理实验数据时,最好选择哪两个位置作为过程的开始和终结点?如何测量瞬时速度?引起误差的原因有哪些?为了尽可能减小实验误差,应该在哪些方面进行改进?写实验报告时应该包括哪些内容?在这些问题都得到解决之后,放手让学生完成实验报告。



教学片段

通过实验验证机械能守恒定律

一、实验目的

通过实验验证机械能守恒定律

二、实验原理

如图 8–8 所示,质量为 m 的物体从 O 点自由下落,以地面作为零重力势能面,如果忽略空气阻力,下落过程中任意两点 A 和 B 的机械能守恒,即

图8-8
图 8–8

12mvA2 + mghA = 12mvB2 + mghB

12mvB212mvA2 = mghAmghB

等式说明,物体重力势能的减少等于动能的增加。为了方便,可以直接从开始下落的 O 点至任意一点(如图 8–8 中的 A 点)来进行研究,这时应有 12mvA2 = mgh,即为本实验要验证的表达式,式中 h 是物体从 O 点下落至 A 点的高度,vA 是物体在 A 点的瞬时速度。

三、实验器材

打点计时器,低压交流电源,带有铁夹的铁架台,纸带,复写纸,带夹子的重物,刻度尺,导线两根。

四、实验步骤

1.安装置:按图 8–9 将检查、调整好的打点计时器竖直固定在铁架台上,接好电路。

图8-9
图 8–9

2.打纸带:将纸带的一端用夹子固定在重物上,另一端穿过打点计时器的限位孔用手提着纸带使重物静止在靠近打点计时器的地方。先接通电源,后松开纸带,让重物带着纸带自由下落。

更换纸带重复做 3 ~ 5 次实验。

五、数据处理

方法一:利用起始点和第 n 点计算

代入 mghn12mvn2,如果在实验误差允许的条件下,mghn12mvn2 相等,则验证了机械能守恒定律。

方法二:任取两点计算

(1)任取两点 A、B 测出 hAB,算出 mghAB

(2)算出 12mvB212mvA2 的值。

(3)在实验误差允许的条件下,若 mghAB = 12mvB212mvA2,则验证了机械能守恒定律。

方法三:图像法

从纸带上选取多个点,测量从第一点到其余各点的下落高度 h,并计算各点速度的平方 v2,然后以 12v2 为纵轴,以 h 为横轴,根据实验数据作出  12v2h 图线。若图线是一条过原点且斜率为 g 的直线,则验证了机械能守恒定律。

六、误差分析

1.本实验中因重物和纸带在下落过程中有各种阻力(如空气阻力、打点计时器阻力)做负功,故动能的增加量 ΔEk 稍小于重力势能的减少量 ΔEp,即 ΔEk < ΔEp,这属于系统误差。改进的办法是调整器材的安装,尽可能地减小阻力。

2.本实验的另一个误差来源于长度的测量,属偶然误差。减小误差的办法是测下落距离时都从 O 点量起,一次将各打点对应的下落高度测量完,或者多次测量取平均值来减小误差。

七、注意事项

1.打点计时器要稳定固定在铁架台上,打点计时器平面与纸带限位孔调整在竖直方向,以减小摩擦阻力。

2.应选用质量和密度较大的重物,增大重力可使阻力的影响相对减小,增大密度可以减小体积,可使空气阻力减小。

3.实验中,需保持提纸带的手不动,且保证纸带竖直,待接通电源,打点计时器工作稳定后,再松开纸带。

4.测下落高度时,要从第一个打点测起,并且各点对应的下落高度要一次测量完。

5.速度不能用 vn = gtnvn = 2ghn 计算,因为只要认为加速度为 g,机械能一定守恒,即相当于用机械能守恒定律验证机械能守恒定律,况且用 vn = gtn 计算出的速度比实际值大,会得出机械能增加的结论,而因为摩擦阻力的影响,机械能应该减小,所以速度应从纸带上直接测量计算。同样的道理,重物下落的高度 h,也只能用刻度尺直接测量,而不能用 hn = 12gtn2hn = vn22g 计算得到。

3.“练习与应用”参考答案与提示

本节共两道习题,在学习了机械能守恒定律的基础上,通过实验测量及数据处理,加深对机械能定律及其应用条件的认识,让学生具有设计探究方案和获取证据的能力,会使用多种方法和手段分析、处理信息,描述、解释探究结果和变化趋势。具有交流与合作的意愿与能力,能准确表述、评估和反思探究过程与结果。第1题根据实验要求和实验方案选择实验器材,并完成实验,通过对实验误差的分析培养学生对实验结果进行反思的能力。第 2 题在第 1 题的基础上,让学生熟悉测定瞬时速度的方法,培养学生采集、处理数据的能力。



1.(1)A、B;(2)减少 mghB,增加 m(hChA)28T2(3)存在空气阻力和摩擦阻力的影响

提示:练习根据实验要求和实验方案选择实验器材完成实验,通过对实验误差的分析培养学生对实验结果进行反思的能力。



2.(1)mgl;(2)滑块和挡光条的总质量 m;(3)mgl = 12m + m)(dt2
