光敏电阻

光敏电阻又称光导管,常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。

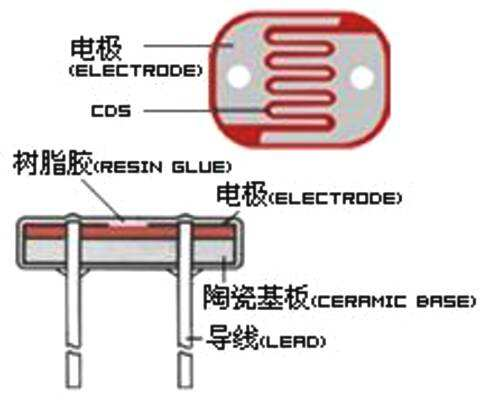

通常,光敏电阻器都制成薄片结构,以便吸收更多的光能。当它受到光的照射时,半导体片(光敏层)内就激发出电子—空穴对,参与导电,使电路中电流增强。为了获得高的灵敏度,光敏电阻的电极常采用梳状图案,它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。光敏电阻器通常由光敏层、玻璃基片(或树脂防潮膜)和电极等组成。光敏电阻器在电路中用字母“R”或“RL”、“RG”表示。

光敏电阻

主要参数与特性

  1. 光电流、亮电阻。光敏电阻器在一定的外加电压下,当有光照射时,流过的电流称为光电流,外加电压与光电流之比称为亮电阻,常用“100LX”表示。
  2. 暗电流、暗电阻。光敏电阻在一定的外加电压下,当没有光照射的时候,流过的电流称为暗电流。外加电压与暗电流之比称为暗电阻,常用“0LX”表示。
  3. 灵敏度。灵敏度是指光敏电阻不受光照射时的电阻值(暗电阻)与受光照射时的电阻值(亮电阻)的相对变化值。
  4. 光谱响光谱响应又称光谱灵敏度,是指光敏电阻在不同波长的单色光照射下的灵敏度。若将不同波长下的灵敏度画成曲线,就可以得到光谱响应的曲线。
  5. 光照特性。光照特性指光敏电阻输出的电信号随光照度而变化的特性。从光敏电阻的光照特性曲线可以看出,随着的光照强度的增加,光敏电阻的阻值开始迅速下降。若进一步增大光照强度,则电阻值变化减小,然后逐渐趋向平缓。在大多数情况下,该特性为非线性。
  6. 伏安特性曲线。伏安特性曲线用来描述光敏电阻的外加电压与光电流的关系,对于光敏器件来说,其光电流随外加电压的增大而增大。
  7. 温度系数。光敏电阻的光电效应受温度影响较大,部分光敏电阻在低温下的光电灵敏较高,而在高温下的灵敏度则较低。

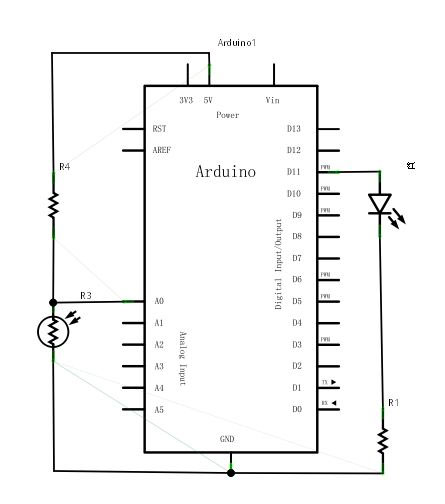

原理图

光敏电阻原理图

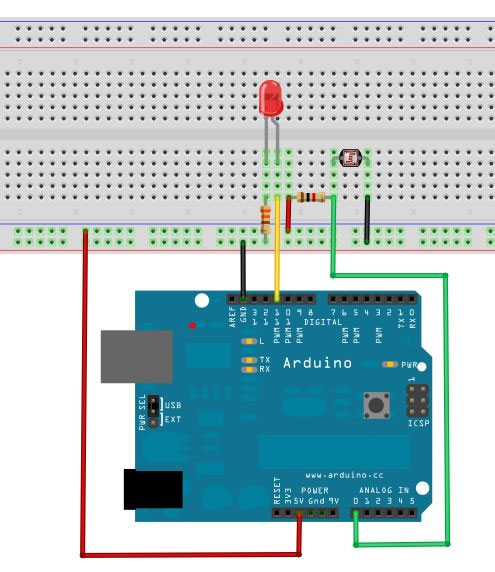

实物连接图

光敏电阻实物连接图

程序

/*
  通过检测光敏电阻的变化值,用于控制 LED 的闪烁频率,值越大,闪烁越慢
*/
int sensorPin = A0; // 模拟输入引脚
int LEDPin = 13; // LED 指示灯引脚
int sensorValue = 0; // 模拟输入数值变量
void setup() {
  // 声明引脚为输出模式
  pinMode(LEDPin, OUTPUT);
}
void loop() {
  // 读取电位器电压值
  sensorValue = analogRead(sensorPin);
  // 点亮 LED
  digitalWrite(LEDPin, HIGH);
  // 使用读取的这个模拟量值作为演示时间,单位 ms,范围 0-1023
  delay(sensorValue);
  // 熄灭 LED
  digitalWrite(LEDPin, LOW);
  // 使用读取的这个模拟量值作为演示时间,单位 ms,范围 0-1023
  delay(sensorValue);
}
文件下载(已下载 2 次)
