SVG之基本形状

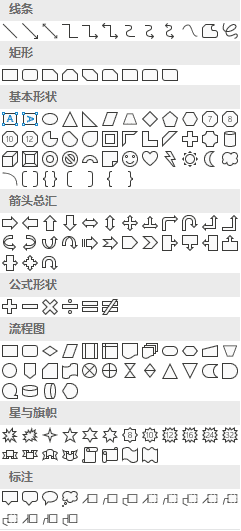

本文是自己学习 SVG 的笔记，通过对比 Word 的绘制形状的功能，总结在网页上通过 SVG 的实现的类似功能。下图是 Word 菜单中“插入”→“形状”出现的形状选项：

图形分为位图和矢量图。位图是基于颜色的描述，是由像素点组成的图像；而矢量图是基于数学矢量的描述，是由几何图元组成的图像，与分辨率无关。

可缩放矢量图形（Scalable Vector Graphics），即 SVG，是一种用于描述基于二维的矢量图形的，W3C XML 的分支语言之一。

线段

<line> 标签用来创建线段。需要 4 个属性定义一条线段：

• x1：线段起点的x坐标
• y1：线段起点的y坐标
• x2：线段终点的x坐标
• y2：线段终点的y坐标

代码

<svg height="100%" version="1.1" width="100%" xmlns="http://www.w3.org/2000/svg">
    <line stroke="black" x1="50" x2="350" y1="50" y2="150">
</svg>

矩形

<rect> 标签素会在屏幕上绘制一个矩形。可以指定 6 个基本属性控制它在屏幕上的位置和形状。

• x：矩形左上角的x坐标
• y：矩形左上角的y坐标
• width：矩形的宽度
• height：矩形的高度
• rx：对于圆角矩形，圆角对应的椭圆在 x 方向上的半径
• ry：对于圆角矩形，圆角对应的椭圆在 y 方向上的半径

注意：如果只设置 rx 或 ry 任意一个，则另一个将默认相等。如果没有设置圆角，则默认为 0。

代码：

<svg height="100%" version="1.1" width="100%" xmlns="http://www.w3.org/2000/svg">
    <rect height="100" width="120" x="50" y="50"></rect>
    <rect height="100" rx="20" ry="10" width="120" x="230" y="50"></rect>
</svg>

圆和椭圆

<circle> 标签会在屏幕上绘制一个圆形，它只有 3 个属性用来设置圆形：

• r：圆的半径
• cx：圆心的 x 坐标
• cy：圆心的 y 坐标

注意：如果省略 cx 和 cy，圆的中心会被设置为(0, 0)。

椭圆标签 <ellipse> 是圆 <circle> 更通用的形式，属性有 4 个：

• cx：圆心的 x 坐标
• cy：圆心的 y 坐标
• rx：椭圆水平半径
• ry：椭圆垂直半径

代码：

<svg height="100%" version="1.1" width="100%" xmlns="http://www.w3.org/2000/svg">
    <circle cx="100" cy="100" r="50"></circle>
    <ellipse cx="260" cy="100" rx="80" ry="50"></ellipse>
</svg>

折线

<polyline> 标签在屏幕上绘制一组连接在一起的直线。它可以有很多的点，折线的所有点位置都放在一个 points 属性中：

points：此属性定义构成折线的一系列的点，每一个点由两个用逗号分隔的数字构成，第一个数字表示 x 轴坐标，第二个数字表示 y 轴坐标，点与点之间用空格分隔。

<svg height="100%" version="1.1" width="100%" xmlns="http://www.w3.org/2000/svg">
    <polyline points="273.35 107.92 246.2 107.92 246.11 108.37 232.7 48.01 232.62 48.6 207.87 160.02 207.78 160.02 183.04 48.6 182.95 48.6 158.21 160.02 158.25 160.02 133.5 48.6 133.55 48.6 108.81 160.02 108.85 159.43 84.11 48.01 84.15 48.01 70.75 108.37 70.79 107.92 43.63 107.92">
</svg>

多边形

多边形 <polygon> 和折线很像，它们都是由连接一组点集的直线构成。不同的是，polygon 的路径在最后一个点处自动回到第一个点。

代码

<svg height="100%" version="1.1" width="100%" xmlns="http://www.w3.org/2000/svg">
    <polygon points="101.5,62.8 122,98.3 101.5,133.8 60.6,133.8 40.1,98.3 60.6,62.8 ">
    <polygon points="319,57.1 332.4,84.2 362.3,88.6 340.7,109.7 345.8,139.5 319,125.4 292.3,139.5 297.4,109.7 275.8, 88.6 305.7,84.2 ">
    <polygon points="213.9,58.5 234.3,73.3 242.2,97.4 234.3,121.5 213.9,136.4 188.5,136.4 168.1,121.5 160.2,97.4 168.1, 73.3 188.5,58.5 ">
</svg>
