附录 一些元器件的原理和使用要点

使用传感器时,除了电阻、电容外,还要用到其他一些元器件。在初中和《物理选修3-1》的学习中,大家已经对它们有了一些接触,但为了做好传感器的实验,对这些元器件还要有一些深入的了解。

晶体管

中学物理实验中常用的晶体管有普通二极管、发光二极管。

普通二极管   我们已经学习过,它具有单向导电性,在电子电路中有多种作用。

发光二极管   发光二极管除了具有单向导电性外,导电时还能发光。它小巧玲珑、颜色鲜艳,又很省电。许多家用电器上都使用发光二极管做指示灯。普通的发光二极管是用磷化镓或磷砷化镓等半导体材料制成的,直接将电能转化为光能。

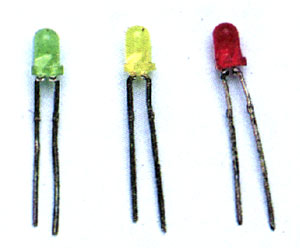

图附-1
图附-1 发光二极管

实验

检测发光二极管

按照图附-2连接电路使发光二极管工作。电源为3V的电池组,串联的限流电阻R可取220 Ω或270 Ω。接通开关,二极管就会发光,这时通过它的电流约为几毫安。如果将电源改为1.5 V,二极管就不发光了,因为这类发光二极管正向导通电压大于1.8 V。

图附-2
图附-2 发光二极管的工作电路

可以用多用电表的电阻挡来检测发光二极管。取R×10倍率的电阻挡。如果多用电表该挡使用的电池电压为3 V,可以直接使用;如果表内该挡所用电池为1.5 V,则需外接一节干电池,如图6.5-3所示。用黑表笔接发光管的正极、红表笔接负极,会看到什么现象?改用红表笔接发光管的正极,又会看到什么现象?

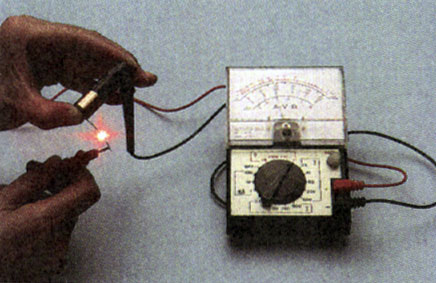

图附-3
图附-3 用欧姆表检测发光二极管

逻辑集成电路

实用的逻辑电路是由若干个三极管和电阻组成的,它们常常制作在很小的硅片上,封装后留出引脚,这就是集成电路块,外形如图附-4所示。逻辑电路中最基本、最简单的是门电路。

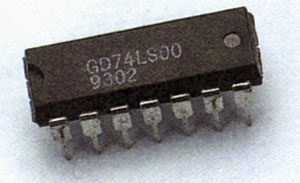

图附-4
图附-4 集成电路块

集成电路实验板

有些实验的电路比较复杂,使用的元件比较多。一种组装方法是把元件焊接在事先制作的印制电路板上,借助板上制好的各种条形铜箔,把元件连接成所需的电路。

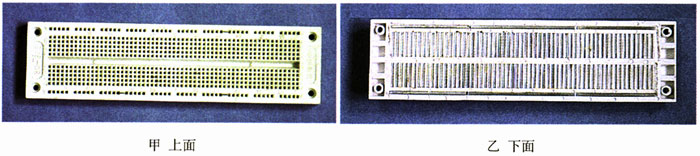

图附-5
图附-5 集成电路实验板

另一种组装方法是使用集成电路实验板(俗称面包板)。它由塑料制成,上下两面的结构如图附-5所示。板的上面有许多整齐排列的小插孔,分布在凹槽的两侧。每个孔内都有一个用来夹持元件引线的铜爪,它们由若干条形铜片按一定的规律连接起来,揭去板的下面的塑料膜,就能看清楚了。其中标有X的一行小孔是用整条铜片连通的,通常用来连接电源的正极。标有Y的一行小孔也是用整条铜片连通的,通常用来连接电源的负极(接地端)。其余的孔则是每五个为一组纵向连通,例如第一列的A、B、C、D、E五个孔连通,F、G、H、I、J五个孔连通。

使用实验板时,集成电路块要跨在凹槽之上,让它两侧的引脚分别插入E、F等孔。其余的元件按照电路的结构插入合适的孔中,并且让应该连接在一起的引脚插入同一组的五个孔就可以了,不需要焊接,也不需要接线柱。图附-6是一个连接好的电路。

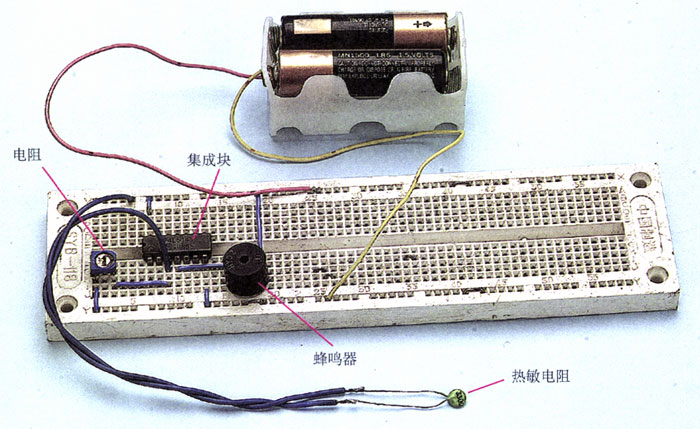

图附-6
图附-6 在实验板上连接电路的实例(图6.3-3的温度报警电路)
