第一章 8 电容器的电容

电容器

电容器(capacitor是一种重要的电学元件,有广泛的应用。在两个相距很近的平行金属板中间夹上一层绝缘物质——电介质(空气也是一种电介质),就组成一个最简单的电容器,叫做平行板电容器。这两个金属板叫做电容器的极板。实际上,任何两个彼此绝缘又相距很近的导体,都可以看成一个电容器。

如图1.8-1,把电容器的一个极板与电池组的正极相连,另一个极板与负极相连,两个极板就分别带上了等量的异号电荷,这个过程叫做充电。从灵敏电流计可以观察到短暂的充电电流。充电后,切断与电源的联系,两个极板上的电荷由于互相吸引而保存下来,两极板间有电场存在。充电过程中由电源获得的电能储存在电容器中。

图1.8-1

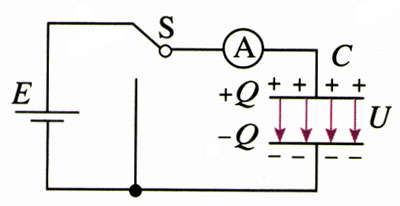

图1.8-1 电容器充电示意图

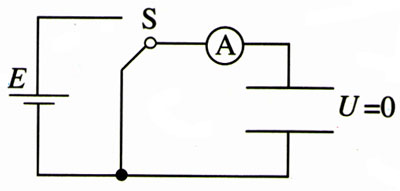

如图1.8-2,用导线把充电后的电容器的两极板接通,两极板上的电荷中和,电容器又不带电了,这个过程叫做放电。从灵敏电流计可以观察到短暂的放电电流。放电后,两极板间不再有电场,电场能转化为其他形式的能量。

图1.8-2
图1.8-2 电容器放电示意图

电容

充电后电容器的两极板间有电势差,这个电势差跟电容器所带的电荷量有关。实验表明,一个电容器所带的电荷量Q与电容器两极间的电势差U成正比,比值是一个常量。但不同的电容器,这个比值一般是不同的,可见,这个比值表征了电容器储存电荷的特性。

这里说的“电容器所带的电荷量”,是指一个极板所带电荷量的绝对值。

电容器所带的电荷量Q与电容器两极板间的电势差U的比值,叫做电容器的电容(capacitance。用C表示电容,则有

C=\(\frac{Q}{U}\)                            (1)

上式表示,电容器的电容在数值上等于使两极板间的电势差为1V时电容器需要带的电荷量,需要电荷量多,表示电容器的电容大。这类似于用不同的容器装水(图1.8-3),要使容器中的水深都为1 cm,横截面积大的容器需要的水多。可见,电容是表示电容器容纳电荷本领的物理量。

图1.8-3

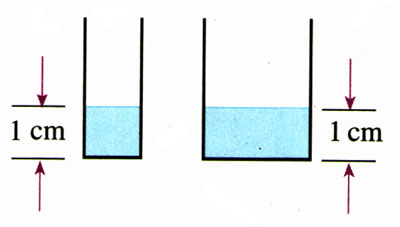

图1.8-3 不同容器,使其中的水位升高1 cm,所需的水量是不同的。

在国际单位制中,电容的单位是法拉(farad,简称法,符号是F。如果一个电容器带1 C的电量时,两极板间的电势差是1 V,这个电容器的电容就是1 F。法拉这个单位很大,实际中常用较小的单位:微法(μF皮法(pF。它们与法拉的关系是:

1 μF=10-6 F

1 pF=10-12 F

平行板电容器的电容

平行板电容器是最简单的,也是最基本的电容器,几乎所有电容器都是平行板电容器的变形。所以我们先研究影响平行板电容器电容的因素。

图1.8-4

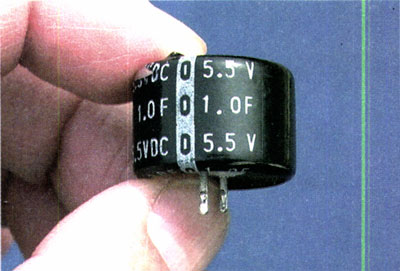

图1.8-4 现在已经能够制成电容超过1 F的电容器

演示

如图1.8-5,用静电计[1]测量已经充电的平行板电容器两极板间的电势差U

图1.8-5
甲 保持Qd不变,改变两板正对面积S,观察电势差U的变化,判断电容C的变化。
乙 保持QS不变,改变两板距离d,观察电势差U的变化,判断电容C的变化。
丙 保持QSd不变,插入电介质,观察电势差U的变化,判断电容C的变化。

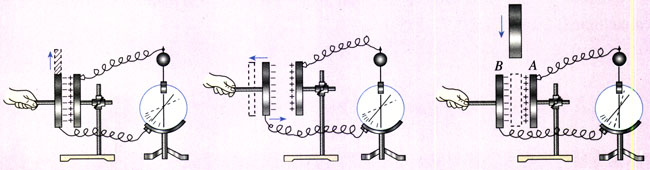

图1.8-5 研究影响平行板电容器电容大小的因素

1.保持极板上的电荷量Q不变,两极板间的距离d也不变,改变两极板的正对面积S,通过静电计指针的变化得知两极板间电势差的变化。根据本节(1)式,由电势差的变化判断电容的变化,从而得知电容C与正对面积S的关系。见图1.8-5甲。

2.保持极板上的电荷量Q不变,两极板的正对面积S也不变,改变两极板间的距离d,通过静电计指针的变化得知两极板间电势差的变化。根据本节(1)式,由电势差的变化判断电容的变化,从而得知电容C与两极板间的距离d的关系。见图1.8-5乙。

3.保持QSd都不变,在两极板间插入电介质,例如有机玻璃板。通过静电计指针的变化得知两极板间电势差的变化。根据本节(1)式,由电势差的变化判断电容的变化,从而得知两极板间电介质的存在对电容C的影响。见图1.8-5丙。


理论分析表明,当平行板电容器的两极板间是真空时,电容C与极板的正对面积S、极板距离d的关系为

C=\(\frac{S}{{4\pi kd}}\)                            (2)

式中k为静电力常量。

当两极板间充满同一种介质时,电容变大为真空时的εr倍,即

C=\(\frac{{{\varepsilon _{\rm{r}}}S}}{{4\pi kd}}\)                            (3)

εr是一个常数,与电介质的性质有关,称为电介质的相对介电常数(relative dielectric constant

表1.8-1 几种常用电介质的相对介电常数

电介质

空气

煤油

石蜡

陶瓷

玻璃

云母

εr

1.0005

2

2.0~2.1

6

4~11

6~8

81

从上表可以看出,空气的相对介电常数与1十分相近,所以在一般性研究中,空气对电容的影响可以忽略。

常用电容器

常用的电容器,从构造上看,可以分为固定电容器和可变电容器两类。

固定电容器的电容是固定不变的,常用的有聚苯乙烯电容器和电解电容器。

以聚苯乙烯薄膜为电介质,把两层铝箔隔开,卷起来,就制成了聚苯乙烯电容器(图1.8-6甲)。改变铝箔的面积和薄膜的厚度,可以制成不同电容的聚苯乙烯电容器。用陶瓷做电介质的固定电容器也很多。

图1.8-6

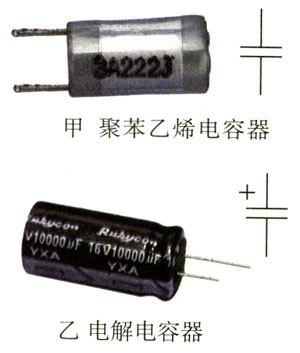

图1.8-6 固定电容器及其符号

电解电容器(图1.8-6乙)是用铝箔做一个极板,用铝箔上很薄的一层氧化膜做电介质,用浸过电解液的纸做另一个极板(要靠另一片铝箔与外部引线连接)制成的。由于氧化膜很薄,所以电容较大。

可变电容器由两组钼片组成(图1.8-7),它的电容是可以改变的。固定的一组铝片叫做定片,可以转动的一组铝片叫做动片。转动动片,使两组铝片的正对面积发生变化,电容就随着改变。

图1.8-7

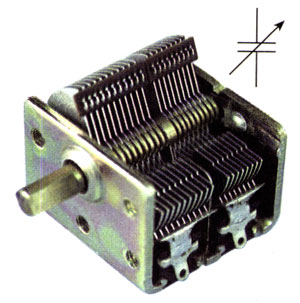

图1.8-7 可变电容器及其符号

加在电容器两极板上的电压不能超过某一限度,超过这个限度,电介质将被击穿,电容器损坏,这个极限电压称为击穿电压。电容器外壳上标的是工作电压,或称额定电压,这个数值比击穿电压低。

做一做

用传感器观察电容器的充电和放电

电流传感器可以像电流表一样测量电流,不同的是,它的反应非常快,可以捕捉到瞬间的电流变化。此外,由于它与计算机相连,能在几秒内画出电流随时间变化的图象。

图1.8-8

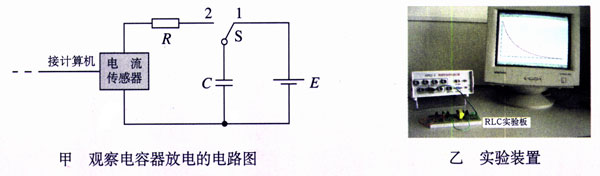

图1.8-8 用传感器在计算机上观察电容器的放电

照图1.8-8甲连接电路。电源用直流8V左右,电容器可选几十微法的电解电容器。先使开关S与1端相连,电源向电容器充电,这个过程可在瞬间完成。然后把开关S掷向2端,电容器通过电阻R放电,传感器将电流信息传入计算机,屏幕上显示出电流随时间变化的I-t曲线。

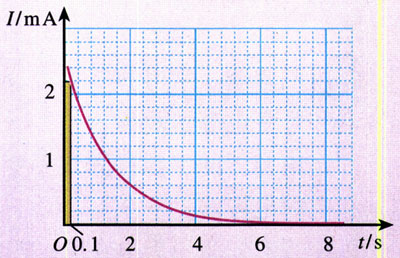

现有一位同学测得I-t图象如图1.8-9所示,他的电源电压是8V。

图1.8-9
图1.8-1 一个电容器放电的I-t图象

(1)在图中画一个竖立的狭长矩形(在图1.8-9的最左边),它的面积的物理意义是什么?

(2)怎样根据图1.8-9估算电容器在全部放电过程中释放的电荷量?试着算一算。

(3)根据以上数据估算的电容是多少?

如果要测绘充电时的I-t图象,应该怎样连接电路?怎样进行测量操作?得到的曲线可能是什么形状的?

问题与练习

1.平行板电容器的一个极板与静电计的金属杆相连,另一个极板与静电计金属外壳相连。给屯容器充电后,静电计指针偏转一个角度。以下情况中,静电计指针的偏角是增大还是减小?

(1)把两板间的距离减小;

(2)把两板间的相对面积减小;

(3)在两板间插入相对介电常数较大的电介质。

2.一个平行板电容器两极板相距0.1 mm。为得到2 μF的电容,每个极板的面积应该多大?把答案与一扇窗户的面积做比较。

3.把一个3 pF的平行板电容器接在9V的电池上。

(1)保持与电池的连接,两极板的距离减半,极板上的电荷增加还是减少?电荷变化了多少?

(2)移去电池后两极板的距离减半,极板间的电势差增大还是减小?电势差变化了多少?

4.证明:一个极板间为真空的平行板电容器,两极板之间的电场强度只与极板所带场

的电荷量及极板面积有关,与两极板的距离无关。



[1] 静电计实质上也是一种验电器。在图1.1-2乙中,把它的金属球与一个导体连接,金属外壳与另一个导体连接(或者金属外壳与另一个导体同时接地),从指针偏转角度的大小可以推知两个导体间电势差的大小。
