18.6 着色器代码

我们将法线贴图映射的一般处理过程总结如下:

1.使用某个绘图软件或工具软件创建法线贴图,并保存为图像文件。当程序初始化时,从这些文件创建2D纹理。

2.为每个三角形计算切线向量T。在网格中,顶点v的切线向量等于共享该顶点的每个三角形的切线向量的平均值。(在我们的演示程序中,我们为简单几何体直接指定切线向量,为那些从3D建模软件导出的复杂三角形网格计算平均值。)

3.在顶点着色器中将顶点的法线向量和切线向量变换到世界空间,然后将结果输出到像素着色器。

4.使用插值后的切线向量和法线向量,为三角形表面上的每个像素点生成TBN基。使用TBN基,将从法线贴图采样得到的法线向量从切线空间变换到世界空间。最后将法线向量用于光照计算。

要实现法线法线贴图映射,我们需要在lighthelper.fx中添加以下函数:

//-------------------------------------------------------------------------------------
// 将法线贴图的采样值转换到世界空间.
//-------------------------------------------------------------------------------------
float3 NormalSampleToWorldSpace(float3 normalMapSample, float3 unitNormalW, float3 tangentW)
{
	// 将每个分量从[0,1]解压到[-1,1].
	float3 normalT = 2.0f*normalMapSample - 1.0f;

	// 创建TBN基.
	float3 N = unitNormalW;
	float3 T = normalize(tangentW - dot(tangentW, N)*N);
	float3 B = cross(N, T);

	float3x3 TBN = float3x3(T, B, N);

	// 从切线空间转换到世界空间.
	float3 bumpedNormalW = mul(normalT, TBN);

	return bumpedNormalW;
}

这个函数在像素着色器中的使用方法如下:

float3 normalMapSample = gNormalMap.Sample(samLinear, pin.Tex).rgb;
float3 bumpedNormalW = NormalSampleToWorldSpace(normalMapSample, pin.NormalW, pin.TangentW);

这里有两行代码需要特别说明一下:

float3 N = unitNormalW;
float3 T = normalize(tangentW - dot(tangentW, N)*N);

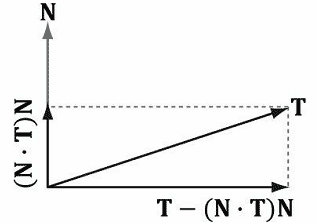

在插值之后,切线向量和法线向量可能不再相互垂直。这两行代码的用途是通过从T中减去偏向于N的部分(见图18.6),使T重新垂直于N。注意,我们假设unitNormalW已被规范化。

图18.6
图18.6 因为‖N‖=1,所以projN(T) = (TN)N。向量T− projN(T)是T垂直于N的部分。

在从法线贴图中获取了法线之后,就可以将它用在所有包含法线向量的计算中(即,光照、立方贴图映射)。我们将整个法线贴图映射的effect代码都列了出来。

#include "LightHelper.fx"

cbuffer cbPerFrame
{
	DirectionalLight gDirLights[3];
	float3 gEyePosW;

	float  gFogStart;
	float  gFogRange;
	float4 gFogColor;
};

cbuffer cbPerObject
{
	float4x4 gWorld;
	float4x4 gWorldInvTranspose;
	float4x4 gWorldViewProj;
	float4x4 gTexTransform;
	Material gMaterial;
};

// Nonnumeric values cannot be added to a cbuffer.
Texture2D gDiffuseMap;
Texture2D gNormalMap;
TextureCube gCubeMap;

SamplerState samLinear
{
	Filter = MIN_MAG_MIP_LINEAR;
	AddressU = WRAP;
	AddressV = WRAP;
};

struct VertexIn
{
	float3 PosL     : POSITION;
	float3 NormalL  : NORMAL;
	float2 Tex      : TEXCOORD;
	float3 TangentL : TANGENT;
};

struct VertexOut
{
	float4 PosH     : SV_POSITION;
    float3 PosW     : POSITION;
    float3 NormalW  : NORMAL;
	float3 TangentW : TANGENT;
	float2 Tex      : TEXCOORD;
};

VertexOut VS(VertexIn vin)
{
	VertexOut vout;

	// Transform to world space space.
	vout.PosW     = mul(float4(vin.PosL, 1.0f), gWorld).xyz;
	vout.NormalW  = mul(vin.NormalL, (float3x3)gWorldInvTranspose);
	vout.TangentW = mul(vin.TangentL, (float3x3)gWorld);

	// Transform to homogeneous clip space.
	vout.PosH = mul(float4(vin.PosL, 1.0f), gWorldViewProj);

	// Output vertex attributes for interpolation across triangle.
	vout.Tex = mul(float4(vin.Tex, 0.0f, 1.0f), gTexTransform).xy;

	return vout;
}

float4 PS(VertexOut pin,
          uniform int gLightCount,
		  uniform bool gUseTexure,
		  uniform bool gAlphaClip,
		  uniform bool gFogEnabled,
		  uniform bool gReflectionEnabled) : SV_Target
{
	// Interpolating normal can unnormalize it, so normalize it.
	pin.NormalW = normalize(pin.NormalW);

	// The toEye vector is used in lighting.
	float3 toEye = gEyePosW - pin.PosW;

	// Cache the distance to the eye from this surface point.
	float distToEye = length(toEye);

	// Normalize.
	toEye /= distToEye;

    // Default to multiplicative identity.
    float4 texColor = float4(1, 1, 1, 1);
    if(gUseTexure)
	{
		// Sample texture.
		texColor = gDiffuseMap.Sample( samLinear, pin.Tex );

		if(gAlphaClip)
		{
			// Discard pixel if texture alpha < 0.1.  Note that we do this
			// test as soon as possible so that we can potentially exit the shader
			// early, thereby skipping the rest of the shader code.
			clip(texColor.a - 0.1f);
		}
	}

	//
	// 法线映射
	//

	float3 normalMapSample = gNormalMap.Sample(samLinear, pin.Tex).rgb;
	float3 bumpedNormalW = NormalSampleToWorldSpace(normalMapSample, pin.NormalW, pin.TangentW);

	//
	// Lighting.
	//

	float4 litColor = texColor;
	if( gLightCount > 0  )
	{
		// Start with a sum of zero.
		float4 ambient = float4(0.0f, 0.0f, 0.0f, 0.0f);
		float4 diffuse = float4(0.0f, 0.0f, 0.0f, 0.0f);
		float4 spec    = float4(0.0f, 0.0f, 0.0f, 0.0f);

		// Sum the light contribution from each light source.
		[unroll]
		for(int i = 0; i < gLightCount; ++i)
		{
			float4 A, D, S;
			ComputeDirectionalLight(gMaterial, gDirLights[i], bumpedNormalW, toEye,
				A, D, S);

			ambient += A;
			diffuse += D;
			spec    += S;
		}

		litColor = texColor*(ambient + diffuse) + spec;

		if( gReflectionEnabled )
		{
			float3 incident = -toEye;
			float3 reflectionVector = reflect(incident, bumpedNormalW);
			float4 reflectionColor  = gCubeMap.Sample(samLinear, reflectionVector);

			litColor += gMaterial.Reflect*reflectionColor;
		}
	}

	//
	// Fogging
	//

	if( gFogEnabled )
	{
		float fogLerp = saturate( (distToEye - gFogStart) / gFogRange );

		// Blend the fog color and the lit color.
		litColor = lerp(litColor, gFogColor, fogLerp);
	}

	// Common to take alpha from diffuse material and texture.
	litColor.a = gMaterial.Diffuse.a * texColor.a;

    return litColor;
}
