9.5 例子

在下面的几个小节中，我们将介绍一些用于实现特殊效果的混合系数组合值。在这些例子中，我们主要关注于RGB混合，alpha混合的处理是类似的。

9.5.1 屏蔽颜色写入

假设我们希望原始目标像素保持不变，即不被任何其他数值覆盖，也不与当前的光栅化源像素进行混合。当我们希望屏蔽后台缓冲区、只向深度/模板缓冲区写入数据时，该算法非常有用。要实现这一算法，可将源像素混合系数设为D3D11_BLEND_ZERO，目标混合系数设为D3D11_BLEND_ONE，混合运算符设为D3D11_BLEND_OP_ADD。使用一方案，混合方程可简化为：

C = C_src ⊗ F_src ⊞ C_dst ⊗ F_dst

C = C_src ⊗ (0, 0,0) + C_dst ⊗ (1, 1,1)

C = C_dst

还有一种方法可以实现相同的结果，就是将D3D11_RENDER_TARGET_BLEND_DESC::RenderTargetWriteMask设置为0，这样就不会写入任何颜色通道。

9.5.2 加法和减法

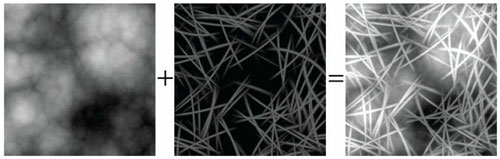

假设我们希望将源像素和目标像素相加（参见图9.2）。要实现这一算法，可将源混合系数设为D3D11_BLEND_ONE，目标混合系数设为D3D11_BLEND_ONE，混合运算符设为D3D11_BLEND_OP_ADD。使用一方案，混合方程可简化为：

C = C_src ⊗ F_src ⊞ C_dst ⊗ F_dst

C = C_src ⊗ (1, 1,1) + C_dst ⊗ (1, 1,1)

C = C_src + C_dst

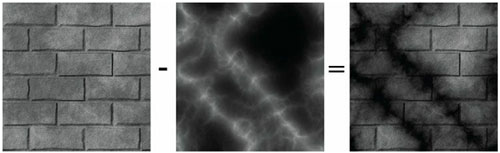

当把D3D11_BLEND_OP_ADD替换为D3D11_BLEND_OP_SUBTRACT或D3D11_BLEND_OP_REV_SUBTRACT时，可以实现源像素和目标像素的减法运算（参见图9.3）。

9.5.3 乘法

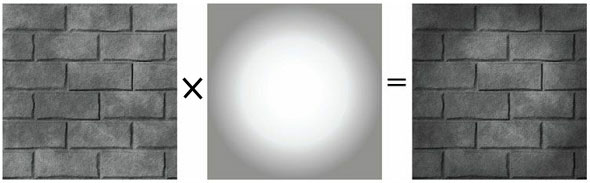

假设我们要将源像素和目标像素相乘（参见图9.4）。要实现这一算法，可将源混合系数设为D3D11_BLEND_ZERO，目标混合系数设为D3D11_BLEND_SRC_COLOR，混合运算符设为D3D11_BLEND_OP_ADD。使用一方案，混合方程可简化为：

C = C_src ⊗ F_src ⊞ C_dst ⊗ F_dst

C = C_src ⊗ (0, 0,0) + C_dst ⊗ C_src

C = C_dst ⊗ C_src

9.5.4 透明度

我们可以使用源alpha分量a_s控制源像素的不透明度（例如，当alpha为0.0时表示0%不透明，为0.4时表示40%不透明，为1.0时表示100%不透明）。不透明和透明之间的关系可以简单地表示为T =1 − A，其中A表示不透明度，T表示透明度。例如，当某物的不透明度为0.4时，它的透明度为1 − 0.4 = 0.6。现在，我们希望根据源像素的不透明度来混合源像素和目标像素。要实现一算法，可将源混合系数设为D3D11_BLEND_SRC_ALPHA，目标混合系数设为D3D11_BLEND_INV_SRC_ALPHA，混合运算符设为D3D11_BLEND_OP_ADD。使用这一方案，混合方程可简化为：

C = C_src ⊗ F_src ⊞ C_dst ⊗ F_dst

C = C_src ⊗ (a_s, a_s, a_s) + C_dst ⊗ (1 - a_s, 1 - a_s,1 - a_s)

C = a_sC_src + (1 - a_s)C_dst

例如，当a_s = 0.25时，表示源像素的不透明度为25%， 或者说源像素的透明度为75%。那么，当源像素和目标像素混合之后，我们最终得到的颜色应该是由25%的源像素和75%的目标像素组成（源像素将“挡住”一部分目标像素）。综上所述，此时的混合方程为：

C = a_sC_src + (1 - a_s)C_dst

C = 0.25C_dst + 0.75C_src

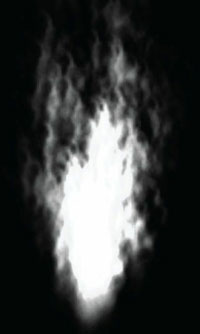

通过一混合方式，我们可以绘制如图9.1所示的透明物体。

但需要注意的是，此时物体的绘制顺序非常重要。我们需要遵守如下规则：

首先绘制非透明物体。然后，根据透明物体与摄像机之间的距离进行排序，按照从后向前的顺序绘制透明物体。

之所以要按照从后向前的顺序进行绘制，是为了让前面的物体和后面的物体进行混合。如果一个物体是透明的，那么我们就会透过这个物体看到它后面的其他物体。所以，必须将透明物体后面的所有物体先绘制出来，然后才能将透明的源像素和后台缓冲区中的目标像素进行混合。对于9.5.1节的混合方程来说，绘制顺序并不重要，因为它只是简单地阻止源像素向后台缓冲区的写入操作。对于9.5.2和9.5.3节的混合方程，我们必须先绘制非透明物体，再绘制透明物体；因为我们需要在混合之前将所有的非透明几何体存入后台缓冲区。不过，我们不需要对透明物体进行排序，因为这些运算满足交换律。也就是，从后台缓冲区中的某个像素颜色B开始执行n次加/减/乘法运算，最终得到的混合颜色是一样的，与顺序无关：

Bʹ = B +C₀ +C₁ + ⋯ +C_n-1

Bʹ = B - C₀ - C₁ - ⋯ - C_n-1

Bʹ = B ⊗ C₀ ⊗ C₁ ⊗ ⋯⊗C_n-1

9.5.5 混合与深度缓冲

当使用加/减/乘法混合时会出现一个与深度测试相关的问题。这里，我们仅以加法混合为例进行说明，同样的情况也适用于减法和乘法混合。当我们使用加法混合来渲染一个粒子系统S时，每个粒子是否相互遮挡并不重要；我们只需要把粒子的颜色简单地累加起来 （参见图9.5）。我们并不希望对S中的每个粒子进行深度测试。在这一情景中，如果不按照从后向前的顺序绘图，那么当S中的某个粒子被另一个粒子遮挡时，该粒子将无法通过深度测试，它的像素片段将被丢弃，也就是说该粒子的像素颜色不会累加到最终的混合颜色中。我们应该在渲染S时禁用深度写入功能，使粒子的深度信息不写入深度缓冲区。在禁用深度写入功能之后，由加法混合生成的粒子深度信息不会写入到深度缓冲区；所以，当S中的一个粒子被其他粒子遮挡时，该粒子依然可以通过深度测试并绘制到后台缓冲区中。注意，我们只在绘制S时禁用深度写入功能（以便于使用加法混合绘制该粒子系统），而深度读取和深度测试功能依然有效。非透明物体（在绘制透明物体之前）仍然可以遮挡位于它后面的透明物体。例如，当你在一堵墙的后面绘制一个透明物体时，该物体不会显示出来，因为它被墙体挡住了。我们会在下一章讲解有关深度写入和深度测试的设置方法。
