9.1 混合方程

考虑图9.1。我们从地形和板条箱开始渲染场景,先绘制地形,再绘制板条箱,使地形和板条箱的像素依次存入后台缓冲区。然后使用混合(blending),将水体绘制到后台缓冲区,使水体像素和后台缓冲区中的地形、板条箱像素融为一体。通过一方式,我们可以透过水体看到地形和板条箱。本章我们主要讲解混合技术,它可以将当前的光栅化像素(也称为源像素)与后台缓冲区中的像素(也称为目标像素)混合(融合)在一起。该技术通常用于渲染半透明物体,比如水和玻璃。

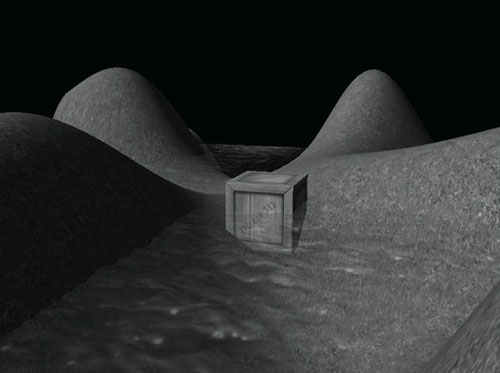

图9.1
图9.1 半透明的水面。

注意:为了叙述方便,当我们提到后台缓冲时,指的是渲染目标。但是,我们也可以绘制到一个“离屏,off screene”渲染目标中。混合作用在这些渲染目标的方式是相同的,目标像素的值就是之前光栅化后的离屏渲染目标中的值。

学习目标

1.理解混合的工作原理以及如何在Direct3D中使用混合。

2.学习Direct3D支持的各种混合模式。

3.了解如何通过alpha分量来控制图元的透明度。

4.学习如何使用HLSL的clip函数阻止像素绘制到后台缓冲区。



Csrc为当前正在进行光栅化处理的第ij个像素(源像素)的颜色,Cdst为后台缓冲区中的第ij个像素(目标像素)的颜色。当不使用混合时,Csrc会覆盖Cdst的值(假设该值已通过深度/模板测试)并成为后台缓冲区中的第ij个像素的新颜色。但是当使用混合时,CsrcCdst会被组合为一个新颜色C并覆盖Cdst的值(即,混合颜色C会成为后台缓冲区中的第ij个像素的新颜色)。Direct3D使用如下混合方程混合源像素和目标像素颜色:

C = CsrcFsrcCdstFdst

Fsrc(源混合系数)和Fdst(目标混合系数)可以是9.3节描述的任何一个值,它们按照各种不同的方式调整源像素和目标像素的比例,实现各种不同的混合效果。运算符⊗是定义在5.3.1节中定义的颜色的分量乘法;运算符⊞可以是9.2节描述的任何一个二进制运算符。

上述混合方程只负责处理颜色的RGB分量。alpha分量要由另外一个方程来处理:

A = AsrcFsrc AdstFdst

该方程与前一个方程基本相同,只是使用的混合系数和二进制运算符有些区别。我们将RGB和alpha分开的原因非常简单,就是为了独立地、按照不同的方式处理它们。

注意:我们很少混合alpha分量,多数情况下,我们只是对RGB分量进行混合。尤其是在本书中,我们从不混合源alpha值和目标alpha值,虽然alpha值会参与我们的RGB混合操作。这主要是因为我们暂时用不到后台缓冲区中的alpha值。只有当某些算法需要使用目标alpha值时,后台缓冲区中的alpha值才有用。
