6.8 Effects

effect框架是一组用于管理着色器程序和渲染状态的工具代码。例如，你可能会使用不同的effect绘制水、云、金属物体和动画角色。每个effect至少要由一个顶点着色器、一个像素着色器和渲染状态组成。

在Direct3D 11中，effects框架已从D3DX库中移除，你必须包含一个单独的头文件（d3dx11Effect.h），链接一个单独的库文件（D3DX11Effects.lib用于release生成，而D3DX11EffectsD.lib用于debug生成）。

而且，在Direct3D 11中提供了effect库的完整源代码（DirectX SDK\Samples\C++\Effects11）。因此，你可以根据需要修改effect框架。本书中，我们只是使用、并不会修改effect框架。要使用这个库，首先需要生成Effects11项目的Release和Debug模式，用于获得D3DX11Effects.lib和D3DX11EffectsD.lib文件，除非effect框架进行了更新（例如，新版本的DirectX SDK可能会更新这些文件，这时就需要重新生成.lib文件），这个步骤只需进行一次。d3dx11Effect.h头文件可在DirectX SDK\Samples\C++\Effects11\Inc文件夹中找到。在示例代码中，我们将d3dx11Effect.h，D3DX11EffectsD.lib和D3DX11Effects.lib文件都放在Common文件夹中，这样所有的项目文件都能共享这些文件。

6.8.1 Effect文件

我们已经讨论了顶点着色器、像素着色器，并对几何着色器、曲面细分着色器进行了简要概述。我们还讨论了常量缓冲，它可以用于存储由着色器访问的“全局”变量。这些代码通常保存在一个effect文件（.fx）中，它是一个纯文本文件中（就像是C++代码保存在.h和.cpp文件中一样）。除了着色器和常量缓冲之外，每个effect文件至少还要包含一个technique，而每个technique至少要包含一个pass。

1．technique11：一个technique由一个或多个pass组成，用于创建一个渲染技术。每个pass实现一种不同的几何体渲染方式，按照某些方式将多个pass的渲染结果混合在一起就可以得到我们最终想要的渲染结果。例如，在地形渲染中我们将使用多通道纹理映射技术（multi-pass texturing technique）。注意，多通道技术通常会占用大量的系统资源，因为每个pass都要对几何体进行一次渲染；不过，要实现某些渲染效果，我们必须使用多通道技术。

2．pass：一个pass由一个顶点着色器、一个可选的几何着色器、一个像素着色器和一些渲染状态组成。这些部分定义了pass的几何体渲染方式。像素着色器也是可选的（很罕见）。例如，若我们只想绘制深度缓冲，不想绘制后台缓冲，在这种情况下我们就不需要像素着色器计算像素的颜色。

注意：techniques也可以组合在一起成为effect组。如果你没有显式地定义一个effect组，那么编译器会创建一个匿名effect组，把所有technique包含在effect文件中。本书中，我们不显式地定义effect组。下面是本章演示程序使用的effect文件：

cbuffer cbPerObject
{
	float4x4 gWorldViewProj;
};

struct VertexIn
{
	float3 PosL  : POSITION;
    float4 Color : COLOR;
};

struct VertexOut
{
	float4 PosH  : SV_POSITION;
    float4 Color : COLOR;
};

VertexOut VS(VertexIn vin)
{
	VertexOut vout;

	// 转换到齐次剪裁空间
	vout.PosH = mul(float4(vin.PosL, 1.0f), gWorldViewProj);

	// 将顶点颜色直接传递到像素着色器
    vout.Color = vin.Color;

    return vout;
}

float4 PS(VertexOut pin) : SV_Target
{
    return pin.Color;
}

technique11 ColorTech
{
    pass P0
    {
        SetVertexShader( CompileShader( vs_5_0, VS() ) );
        SetPixelShader( CompileShader( ps_5_0, PS() ) );
    }
}

注意：点和向量可以在许多不同的空间中描述（例如，局部空间、世界空间、观察空间、齐次裁剪空间）。当阅读代码时，有时很难看出点和向量的坐标系是相对于哪个坐标系的。所以，我们经常使用下面的后缀来表示空间：L（局部空间）、W（世界空间）、V（观察空间）、H（齐次裁剪空间）。下面是一些例子：

float3 iPosL;      // local space
float3 gEyePosW;    // world space
float3 normalV;    // view space
float4 posH;        // homogeneous clip space

前面提到，pass可以包含渲染状态。也就是，状态块可以直接在effect文件中创建和指定。当effect需要特定的渲染状态时，这种方式非常实用；但是，当某些effect需要在运行过程中改变渲染状态时，我们更倾向于在应用程序层执行状态设定，因为这样进行状态切换更方便一些。下面的代码示范了如何在一个effect文件中创建和指定光栅化状态块。

RasterizerState Wireframe
{
    FillMode = Wireframe;
    CullMode = Back;
    FrontCounterClockwise = false;
    // 我们没有设置的属性使用默认值
};

technique11 ColorTech
{
    pass P0
    {
        SetVertexShader( CompileShader( vs_5_0, VS() ) );
        SetPixelShader( CompileShader( ps_5_0, PS() ) );
        SetRasterizerState(Wireframe);
    }
}

可以看到，在光栅化状态对象中定义的常量与C++中的枚举成员基本相同，只是省去了前缀而已（例如，D3D11_FILL_和D3D11_CULL_）。

注意：由于effect通常保存在扩展名为.fx的文件中，所以在修改effect代码之后，不必重新编译C++源代码。

6.8.2 编译着色器

创建一个effect的第一步是编译定义在.fx文件中的着色器程序，可以由下面的D3DX方法完成：

HRESULT D3DX11CompileFromFile (
    LPCTSTR pSrcFile ,
    CONST D3D10_SHADE R_MACRO *pDefines,
    LPD3D10INCLUDE  pInclude ,
    LPCSTR  pFunctionName ,
    LPCSTR pProfile,
    UINT Flags 1,
    UINT Flags 2,
    ID3DX11ThreadPump *pPump ,
    ID3D10Blob  **ppShader,
    ID3D10Blob  **ppErrorMsgs,
    HRESULT *pHResult);

1．pSrcFile：.fx文件名，该文件包含了我们所要编译的效果源代码。

2．pDefines：高级选项，我们不使用；请参阅SDK文档。

3．pInclude：高级选项，我们不使用；请参阅SDK文档。

4．pFunctionName：着色器入口函数的名字。只用于单独编译着色器程序的情况。当使用effect框架时设置为null，这是因为在effect文件中已经定义了入口点。

5．pProfile：用于指定着色器版本的字符串。对于Direct3D 11来说，我们使用的着色器版本为5.0（“fx_5_0”）。

6．Flags1：用于指定着色器代码编译方式的标志值。SDK文档列出了很多标志值，但本书只使用其中的2个：

7．Flags2：高级选项，我们不使用；请参阅SDK文档。

8．pPump：指向线程泵的指针，多线程编程时使用，是高级选项，我们不使用；请参阅SDK文档。本书中这个值都设为null。

9．ppShader：返回一个指向ID3D10Blob数据对象的指针，这个数据对象保存了经过编译的代码。

10．ppErrorMsgs：返回一个指向ID3D10Blob数据对象的指针，这个数据对象存储了一个包含错误信息的字符串。

11．pHResult：在使用异步编译时，用于获得返回的错误代码。仅当使用pPump时才使用该参数；我们在本书中将该参数设为空值。

注意：1．除了可以编译在.fx文件内的着色器代码，这个方法也可以编译单独的着色器代码。有些程序不使用effect框架，它们会单独的定义和编译自己的着色器代码。

2．方法中的指向“D3D10”的引用并不是打印错误。因为D3D11编译器是建立在D3D10的编译器之上的，所以Direct3D 11开发组就没有修改某些标识的名称。

3．ID3D10Blob只是一个通用内存块，它有两个方法：

（a）LPVOID GetBufferPointer：返回指向数据的一个void*，所以在使用时应该对它执行相应的类型转换（具有请参见下面的示例）。

（b）SIZE_T GetBufferSize：返回缓冲的大小，以字节为单位。

编译完成后，我们就可以使用下面的方法创建一个effect（用ID3DXEffect11接口表示）：

HRESULT D3DX11CreateEffectFromMemory(
    void *pData,
    SIZE_T DataLength,
    UINT FXFlags ,
    ID3D11Device *pDevice,
    ID3DX11Effect **ppEffect);

1．pData：指向编译好的effect数据的指针。

2．DataLength：effect数据的长度，以字节为单位。

3．FXFlags：Effect标识必须与定义在D3DX11CompileFromFile方法中的Flags2匹配。

4．pDevice：指向Direct3D 11设备的指针。

5．ppEffect：指向创建好的effect的指针。

下面的代码演示了如何编译并创建一个effect：

DWORD shaderFlags = 0;
#ifdefined (DEBUG)||defined(_DEBUG)
    shaderFlags |= D3D10_SHADER_DEBUG;
    shaderFlags |= D3D10_SHADER_SKIP_OPTIMIZATION ;
#endif
ID3D10Blob * compiledShader = 0;
ID3D10Blob * compilationMsgs = 0;
HRESULT hr = D3DX11CompileFromFile(L"color.fx", 0,
    0, 0, "fx_5_0", shaderFlags,
    0, 0, &compiledShader, &compilationMsgs, 0);

//  compilationMsgs包含错误或警告的信息
if(compilationMsgs ! =  0)
{
    MessageBoxA(0, (char*)compilationMsgs->GetBufferPointer(), 0, 0);
    ReleaseCOM(compilationMsgs);
}

// 就算没有compilationMsgs，也需要确保没有其他错误
if(FAILED(hr))
{
    DXTrace(__FILE__,(DWORD)__LINE__,hr,L"D3DX11Compile FromFile",true);
}

ID3DX11Effect*  mFX;
HR(D3DX11CreateEffectFromMemory(
    compiledShader->Ge tBufferPointer(),
    compiledShader->Ge tBufferSize(),
    0, md3dDevice, &mFX));

// 编译完成释放资源
ReleaseCOM(compiledShader);

注意：创建Direct3D资源代价昂贵，尽量在初始化阶段完成，即创建输入布局、缓冲、渲染状态对象和effect应该总在初始化阶段完成。

6.8.3 在C++应用程序中与Effect进行交互

C++应用程序代码通常要与effect进行交互；尤其是C++应用程序经常要更新常量缓冲中的变量。例如，在一个effect文件中，我们有如下常量缓冲定义：

cbuffer cbPerObject
{
    float4x4 gWVP;
    float4 gColor;
    float gSize;
    int gIndex;
    bool gOptionOn;
};

通过ID3D11Effect接口，我们可以获得指向常量缓冲变量的指针：

ID3D11EffectMatrixVariable* fxWVPVar;
ID3D11EffectVectorVariable* fxColorVar;
ID3D11EffectScalarVariable* fxSizeVar;
ID3D11EffectScalarVariable* fxIndexVar;
ID3D11EffectScalarVariable* fxOptionOnVar;
fxWVPVar      = mFX->GetVariableByName("gWVP")->AsMatrix();
fxColorVar    = mFX->GetVariableByName("gColor")->AsVector();
fxSizeVar     = mFX->GetVariableByName("gSize")->AsScalar();
fxIndexVar    = mFX->GetVariableByName("gIndex")->AsScalar();
fxOptionOnVar = mFX->GetVariableByName("gOptionOn")->AsScalar();

ID3D11Effect::GetVariableByName方法返回一个ID3D11EffectVariable指针。它是一种通用effect变量类型；要获得指向特定类型变量的指针（例如，矩阵、向量、标量），你必须使用相应的As-方法（例如，AsMatrix、AsVector、AsScalar）。

一旦我们获得变量指针，我们就可以通过C++接口来更新它们了。下面是一些例子：

fxWVPVar->SetMatrix( (float*)&M ); // assume M is of type XMMATRIX
fxColorVar->SetFloatVector( (float*)&v ); // assume v is of type XMVECTOR
fxSizeVar->>SetFloat( 5.0f );
fxIndexVar->SetInt( 77 );
fxOptionOnVar->SetBool( true );

注意，这些语句修改的只是effect对象在系统内存中的一个副本，它并没有传送到GPU内存中。所以在执行绘图操作时，我们必须使用Apply方法更新GPU内存（参见6.8.4节）。这样做的原因是为了提高效率，避免频繁地更新GPU内存。如果每修改一个变量就要更新一次GPU内存，那么效率会很低。

注意：effect变量不一定要被类型化。例如，可以有如下代码：

ID3D11EffectVariable* mfxEyePosVar;
mfxEyePosVar = mFX->GetVariableByName("gEyePosW");
...
mfxEyePosVar->SetRawValue(&mEyePos, 0, sizeof(XMFLOAT3));

这种方式可以用来设置任意大小的变量（例如，普通结构体）。注意，ID3D11EffectVectorVariable接口使用4D向量。如果你希望使用3D向量的话，那应该像上面那样使用ID3D11EffectVariable接口。

除了常量缓冲变量之外，我们还需要获得指向technique对象的指针。实现方法如下：

ID3D11EffectTechnique* mTech;
mTech = mFX->GetTechniqueByName("ColorTech");

该方法只包含一个用于指定technique名称的字符串参数。

6.8.4 使用effect绘图

要使用technique来绘制几何体，我们只需要确保对常量缓冲中的变量进行实时更新。然后，使用循环语句来遍历technique 中的每个pass，使用pass来绘制几何体：

// 设置常量缓冲
XMMATRIX world  = XMLoadFloat4x4(&mWorld);
XMMATRIX view = XMLoadFloat4x4(&mView);
XMMATRIX proj = XMLoadFloat4x4(&mProj);
XMMATRIX worldViewProj = world*view*proj;

mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(&worldViewPr
oj));

D3DX11_TECHNIQUE_DESC techDesc;
mTech->GetDesc(&techDesc);
for(UINT p = 0;p < techDesc.Passes;++p )
{
    mTech->GetPassByIndex(p)->Apply(0,md3dImmediateContext);
    //  绘制几何体
    md3dImmediateContext->DrawIndexed(36, 0, 0);
}

当使用pass来绘制几何体时，Direct3D会启用在pass中指定的着色器和渲染状态。ID3D11EffectTechnique::GetPassByIndex方法返回一个指定索引的pass对象的ID3D11EffectPass接口指针。Apply方法更新存储在GPU内存中的常量缓冲、将着色器程序绑定到管线、并启用在pass中指定的各种渲染状态。在当前版本的Direct3D 11中，ID3D11EffectPass::Apply方法的第一个参数还未使用，应设置为0；第二个参数指向pass使用的设备上下文的指针。如果你需要在绘图调用之间改变常量缓冲中的变量值，那你必须在绘制几何体之前调用Apply方法：

for(UINT i = 0; i < techDesc.Passes; ++i)
{
    ID3D11EffectPass* pass = mTech->GetPassByIndex(i);

    //设置地面几何体的WVP组合矩阵
    worldViewProj = mLandWorld*mView*mProj;
    mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(& worldViewProj);
    pass->Apply(0, md3dImmediateContext);
    mLand.draw();

    // 设置水波几何体的WVP组合矩阵
    worldViewProj = mWavesWorld*mView*mProj;
    mfxWorldViewProj->SetMatrix(reinterpret_cast<float*>(& worldViewProj);
    pass->Apply(0 ,md3dImmediateContext);
    mWaves.draw();
}

6.8.5 在生成期间编译effect

我们已经介绍了如何在运行时通过D3DX11CompileFromFile方法编译一个effect。但这样做会带来一个小小的不便：如果你的effect文件有一个编译错误，直到程序运行时你才会发现这个错误。我们还可以使用DirectX SDK自带的fxc工具（位于DirectX SDK\Utilities\bin\x86）离线编译你的effect。而且，你还可以修改你的VC++项目，将调用fxc编译effect的过程作为生成过程的一部分。步骤如下：

1．确保路径DirectX SDK\Utilities\bin\x86位于你的项目的VC++目录的“可执行文件目录（Executable Directories）”之下。

2．在项目中添加effect文件。

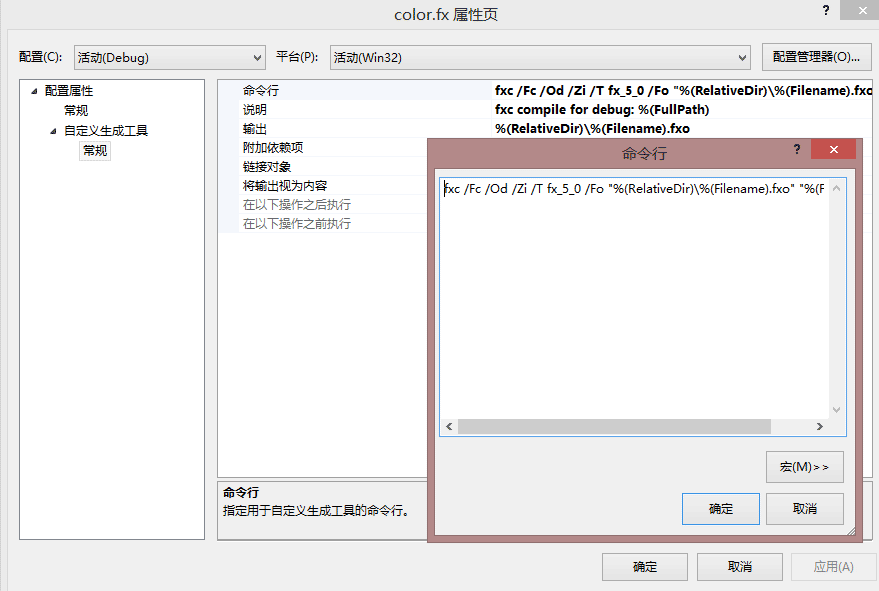

3．在解决方案资源管理器中右击每个effect文件选择属性，添加自定义生成工具（见图6.6）：

图6.6
图6.6 在项目中添加自定义生成工具

调试模式：

fxc /Fc /Od /Zi /T fx_5_0 /Fo " % (RelativeDir)\% (Filename).fxo " " % (FuIIPath) "

发布模式：

fxc /T fx_5_0 /Fo " o/o (RelativeDir)\% (Filename).fxo” " % (FuIIPath) "

你可以在SDK文档中找到fxc完整的编译参数说明。在调试模式中我们使用了以下三个参数，“/Fc /Od /Zi”分别对应输出汇编指令，禁用优化，开启调试信息。

现在当生成项目时，就会在每个effect上调用fxc并生成它的编译版本，以后缀为.fxo的文件的形式保存。而且，如果有来自于fxc的编译警告或错误，会在调试输出窗口显示相关信息。例如，如果在color.fx文件中打错了一个变量的名称：

// 应该是gWorldViewProj而不是worldViewProj!
vout.PosH = mul(float4(vin.Pos, l.Of), worldViewProj);

在调试输出窗口就会显示从这个错误引发的一系列错误的信息（第一条错误信息是修正的关键）：

error X3004: undeclared identifier  'worldViewProj'
error X3013: 'mul': intrinsic function does not take 2 parameters
error X3013: Possible intrinsic functions are:
error X3013: mul(float, float)…

在编译阶段获取错误信息要比运行时获取方便得多。现在我们在生成过程中编译effect文件（.fxo），再也不需要在运行时进行这个操作了（即，我们无须再调用D3DX11CompileFromFile方法了）。但是，我们仍需要从.fxo文件中加载编译过的shader，并将它们传递给D3DX11CreateEffectFromMemory方法。这个工作可以通过使用C++的文件输入功能实现：

std::ifstream fin("fx/color.fxo",std::ios::binary);

fin.seekg(0, std::ios_base::end);
int size = (int)fin.tellg();
fin.seekg(0, std::ios_base::beg);
std::vector<char> compiledShader(size);

fin.read(&compiledShader[0],size);
fin.close();

HR(D3DX11CreateEffectFromMemory(&compiledShader[0],size,
    0, md3dDevice, &mFX));

除了在颜色立方体演示程序中我们在运行时编译了shader之外，本书的其他示例都是在生成过程中编译了所有shader。

6.8.6 将effect框架作为“着色器生成器”

在本节的一开始我们提到过一个effect可以包含多个technique。那为什么我们要使用多个technique呢？下面我们用阴影绘制为例子解释一下这个问题，但不会讨论实现阴影的细节内容。显然，阴影质量越高，要求的资源就越多。为了支持用户不同等级的显卡，我们可能会提供低、中、高不同质量的阴影技术。因此，即使只有一个阴影效果，我们也会使用多个technique去实现它。我们的阴影effect文件如下所示：

// 省略了常量缓冲，顶点结构等代码...
VertexOut VS(Vertexln vin) {/* Omit implementation details */}

float4 LowQualityPS(VertexOut pin) : SV_Target
{
    /* Do work common to all quality levels */
    /* Do low quality specific stuff */
    /* Do more work common to all quality levels */
}

float4 MediumQualityPS(VertexOut pin) : SV_Target
{
    /* Do work common to all quality levels */
    /* Do medium quality specific stuff */
    /* Do more work common to all quality levels */
}

float4 HighQualityPS(VertexOut pin) : SV_Target
{
    /* Do work common to all quality levels */
    /* Do high quality specific stuff */
    /* Do more work common to all quality levels */
}

technique11 ShadowsLow
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, LowQualityPS()));
    }
}

technique11 ShadowsMedium
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, MediumQualityPS()));
    }
}

technique11 ShadowsHigh
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, HighQualityPS ()));
    }
}

C++应用程序会侦测玩家的显卡等级，选择最合适的technique进行渲染。

注意：前面的代码假设三个不同的阴影technique只在像素着色器中有所区别，所有的technique共享相同的顶点着色器。但是，每个technique都有不同的顶点着色器也是有可能的。

前面的实现中还有一个问题：即使像素着色器的代码是不同的，但是还是有一些通用的代码是重复的。建议使用条件分支语句解决这个问题。在shader中使用动态分支语句代价不菲，所以只在必要时才使用它们。其实我们真正想要的是一个条件编译，它可以生成不同的shader代码，但又不使用分支指令。幸运的是，effect框架提供了一个方法可以解决这个问题。下面是具体实现：

// 省略常量缓冲，顶点结构等...
VertexOut VS(VertexIn vin) {/* 省略代码细节 */}
#define LowQuality 0
#define MediumQuality 1
#define HighQuality 2

float4 PS(VertexOut pin, uniform int gQuality) : SV_Target
{
    /* Do work common to all quality levels */
    if(gQuality == LowQuality)
    {
       /* Do low quality specific stuff */
    }
    elseif(gQuality == MediumQuality)
    {
        /* Do medium quality specific stuff */
    }
    else
    {
        /* Do high quality specific stuff */
    }
    /* Do more work common to all quality levels */
}

technique11 ShadowsLow
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, PS(LowQuality)));
    }
}

technique11 ShadowsMedium
{
   pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, PS(MediumQuality)));
    }
}

techniquell ShadowsHigh
{
   pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixeIShader(CompileShader(ps_5_0, PS(HighQuality)));
    }
}

我们在像素着色器中添加了一个额外的uniform参数，用来表示阴影质量等级。这个参数值是不同的，但对每个像素来说却是不变的，but is instead uniform/constant。Moreover，we do not change it at runtime either，like we change constant buffer variables。我们是在编译时设置这些参数的，而且这些值在编译时就是已知的，所以effect框架会基于这个值生成不同的shader变量。这样，我们不用复制代码（effect框架帮我们在编译时复制了这些代码）就可以生成低、中、高三种不同阴影质量的shader代码，而且没有用到条件分支语句。

下面的两个例子是使用shader生成器的常见情景：

1．是否需要纹理？有个应用程序需要在一些物体上施加纹理，而另一些物体不使用纹理。一个解决方法是创建两个像素着色器，一个提供纹理而另一个不提供。或者我们也可以使用shader生成技巧创建两个像素着色器，然后在C++程序中选择期望的technique。

float4 PS(VertexOut pin, uniform bool gApplyTexture) : SV_Target
{
    /* Do common work */
    if(gApplyTexture)
    {
        /* Apply texture */
    }
    /* Do more common work */
}

technique11 BasicTech
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixelShader(CompileShader(ps_5_0, PS(false)));
    }
}

technique11 TextureTech
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0,VS()));
        SetPixelShader(CompileShader(ps_5_0,PS(true)));
    }
}

2．使用多少个光源？一个游戏关卡可能会支持1至4个光源。光源越多，光照计算就越慢。我们可以基于光源数量设计不同的顶点着色器，或者也可以使用shader生成技巧创建四个顶点着色器，然后在C++程序中根据当前激活的光源数量选择期望的technique：

VertexOut VS(VertexOut pin, uniform int gLightCount)
{
    /* Do common work */
    for(int i = 0; i< gLightCount; ++i)
    {
        /* do lighting work */
    }
    /* Do more common work */
}

technique11 Light1
{
    P0
    {
        SetVertexShader(CompileShader(vs_5_0, VS(1)));
        SetPixeIShader(CompileShader(ps_5_0, PS()));
    }
}

technique11 Light2
{
    P0
    {
        SetVertexShader(CompileShader(vs_5_0, VS(2)));
        SetPixeIShader(CompileShader(ps_5_0, PS()));
    }
}
technique11 Light3
{
    P0
    {
        SetVertexShader(CompileShader(vs_5_0, VS(3)));
        SetPixeIShader(CompileShader(ps_5_0, PS()));
    }
}
technique11 Light4
{
    P0
    {
        SetVertexShader(CompileShader(vs_5_0, VS(4)));
        SetPixeIShader(CompileShader(ps_5_0, PS()));
    }
}

参数也可以不止一个。要将阴影质量，纹理和多个光源组合在一起，我们可以使用以下的顶点和像素着色器：

VertexOut VS(VertexOut pin, uniform int gLightCount)
{...}
float4 PS(VertexOut pin,uniform int gQuality,uniform bool gApplyTexture) : SV_Target
{...}

要创建一个使用低质量阴影，两个光源，不使用纹理的technique，我们可以这样写代码：

technique11 LowShadowsTwoLightsNoTextures
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5_0, VS(2)));
        SetPixeIShader(CompileShader(ps_5_0,PS(LowQuality,false)));
    }
}

6.8.7 对应的汇编代码

暂未整理。

文件下载（已下载 608 次）

发布时间：2014/8/2 上午9:23:21  阅读次数：6424

2006 - 2024，推荐分辨率 1024*768 以上，推荐浏览器 Chrome、Edge 等现代浏览器，截止 2021 年 12 月 5 日的访问次数：1872 万 9823。 站长邮箱

沪 ICP 备 18037240 号-1，

沪公网安备 31011002002865 号
