现代风格的赫兹实验

调查电磁波的性质。所需时间20分钟。

实验内容

在小型火花振荡器上连接高电压电源放射电磁波,进行电磁波的穿透、偏转、反射及干扰的演示实验。

所需材料

火花振荡器,高电压电源(1000~2000V),装有UHF用检波二极管的接收天线,放大器,扩音器,金属板,厚纸,金属格子。

实验方法

1.首先。制作图1所示的火花振荡器和接收天线。天线要与振荡用的天线的长度相同,切为2截,然后用UHF用检波二极管连接起来。也可以根据需要制作高电压电源。

图1

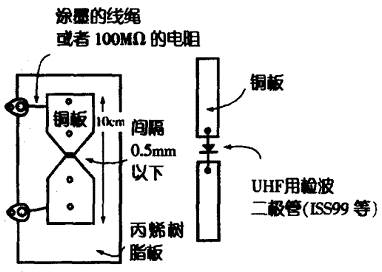

图1 火花振荡器和接收天线

2.如图2所示,组装实验装置。将天线垂直,与装置间隔50cm以上,确认收到噪声电波(有咂咂声)。

图2

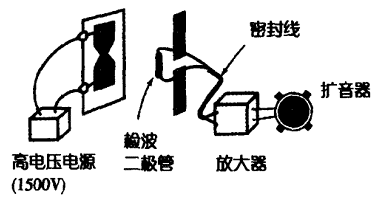

图2 实验装置的组装

3.水平放置天线,确认接受的信号强度达到最小。

4.再次按照图2,确认接受信号强度达到最大。在振荡器和天线之间,放置木板和厚纸,确认接受信号强度几乎无变化,如果放置大型金属板,则电波无信号。

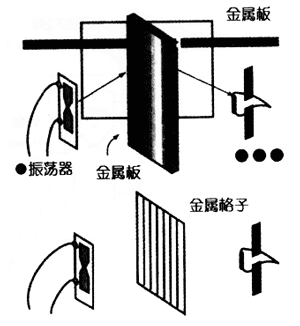

5.用金属板确认无法接受信号,然后将另外的金属板靠近振荡器,改变方向,使之在某个角度可以接受电波。确认此时反射法则是成立的。

6.在天线前放置金属格子(冰箱里面的架子等)并试着旋转。确认,水平时无变化,垂直时接受线号最小。

图3
图3

7.在距离振荡器1.5m左右的前方设置金属反射板,在这之间移动天线。确认在前方反射板的近处可找到恒定波的节。

说明

火花振荡器每放一次电,都会产生减震电震动,由此放射出电磁波。电震动的减震越激烈,越容易持续引发放电,所以,我们会听到“咂咂咂”的噪音。偏转及反射可以很明显地判别,但是,干扰就难以判别了。在步骤7中,要找到多个恒定波的节也是比较困难的。如果能找到一个节,即可求出电磁波的波长。
