铁和涡电流

通过电视的偏转线圈让铁球和永久陀螺旋转。所需时间15分钟。

实验内容

利用从旧电视中取出的偏转线圈制作旋转磁场,让小铁球和磁铁等各种金属片旋转。

所需材料

偏转线圈(从废弃的电视机中的布劳恩阴极射线管上拆卸),电容器(100V,200μF),小型变压器(输入100V,输出10V),或者滑动式变压器(可变变压器),导线,接线柱,香蕉插塞,小铁球(游戏机里的弹子或直径10mm左右的小球),圆形小磁铁,球形小磁铁,钟表盘。

实验方法

【装置的组装】

阴极射线管如图1所示,从废弃的电视机中的布劳恩阴极射线管上,拆下偏转线圈。在如花盆形状的陶瓷罐里,将2个线圈相对放置,安装好。

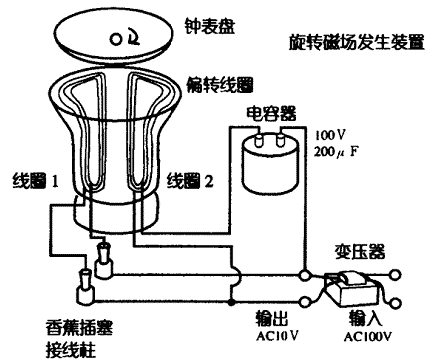

如图2所示,与其它的材料一起,安装在30×25cm的板子上。

实验装置
图2

为了抑制线圈的发热,可使用小型变压器,把电压降至10V。如果没有合适的变电器,从可变电压器上接电,要把电压调至10V。

偏转线圈的2个线圈即使不动,由于微弱的感应电阻的差的影响,流动的电流也会产生位相差形成转动磁场,但由于已将此位相差基本调为了90度(π/2),所以只能给一侧的线圈施加200μF的电容器。

用它可以得到60Hz(50Hz)旋转的磁场。

正如旋转的方向是可变的那样,用香蕉插塞和接线柱与另一侧的线圈连接,就能使极性发生逆转。

【实验方法】

在偏转线圈的上面放置钟表盘,往盘中放入下述东西,然后观察它们各自会发生怎样的旋转。

1.小铁球;

2.钢铁制圆盘中放上有牙签穿过的自制的陀螺;

3.圆形钕磁铁;

4.磁铁陀螺(在NS同一面分极的圆形钕磁铁上带有竖棒);

5.球形磁铁(在球形或鸡蛋型塑料容器中放有磁铁);

6.其它,使用非铁金属、铝质烟灰缸等,你会有更加快乐的发现。
